パルス入力ユニット
発信器付メータからのパルス信号を取り込み、上位装置（DE-SWA）へ伝送するユニットです。
- 使用点数に応じて16点および8点から選べます。
- メータが集中している高低圧回路の電力量検針等に適しています。
- 機器の運転状態や警報動作の接点（オン･オフ）信号取り込みに使用することもできます。
- パルスおよび接点の点数割り付けはユニット本体のロータリスイッチで切り替えできます。
- 上位装置（DE-SWA）でパルス積算値をスケーリングして帳票管理し、特に電力量の場合はデマンド監視を行うことができます。接点で状態監視を行い、警報記録や警報出力を行うことができます。
| 品名 | パルス入力ユニット | ||
|---|---|---|---|
| 形式 | DE-16PB3 | DE-8PB3 | |

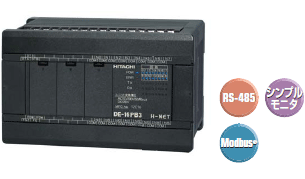

| 外観 |
|
|
|
| 計測点数 | パルス（接点）16点 | パルス（接点）8点 | |
| 通信 | インタフェース | RS-485 | |
| プロトコル | H-NET、Modbus®/RTU | ||
| 入力点数 | パルス入力 | 最大16点 | 最大8点 |
| オン･オフ入力 | パルス入力未使用分（ユニット本体のロータリスイッチで切替） | ||
| 計測項目 | パルス入力 | パルス累積値（電力量など）累積範囲：0 〜 999,999.9（kWhなど）（停電時保持） | |
| オン･オフ入力 | オン（CLOSE）･オフ（OPEN）状態 | ||
| 許容差 | パルス入力 | パルス発信器付メータ（電力量計・流量計など）の精度による | |
設置仕様
| ユニット電源 | 定格 | AC100/110V、200/220V(50/60Hz) ／ DC110V 共用 | |
|---|---|---|---|
| 消費VA | 15VA以下 | ||
| 外形寸法 | 幅150mm×高さ90mm×奥行76.5mm | 幅95mm×高さ90mm×奥行76.5mm | |
| 質量 | 0.5kg | 0.3kg | |
| 端子ネジサイズ | M3.5 | ||
| 取付方法 | 35mm幅DINレール取付 または ネジ取付（M4） | ||
| 設置形状 | 盤内設置 | ||
入力仕様（パルス/オン･オフ）
| 入力方式 | 無電圧接点入力（オープンコレクタ可） |
|---|---|
| 公称電圧 | DC12V（内蔵） |
| 流出電流 | 10mA（ON時） |
| 動作仕様 | ON 抵抗300Ω以下、OFF 抵抗200kΩ以上 |
| パルス幅 | ON 幅25ms以上、OFF 幅25ms以上 |
| 極性 | コモン端子 |
| 絶縁方式 | フォトカプラ絶縁 |
機器の運転状態や警報動作の接点（オン･オフ）信号取り込みに使用することができますが、高圧配電盤組み込み機器の接点信号取り込みを行う場合、高電圧開閉時に発生するサージ重畳を抑制しユニットへ入力してください。
（サージ電圧抑制方法はこちらを参照ください。）
パルス入力仕様
| パルス定数 | パルス/kWh | 1/0.1 | 1/1 | 1/10 | 1/100 |
|---|---|---|---|---|---|
| パルス単位 | kWh/パルス | 0.1 | 1 | 10 | 100 |
| パルスの重み （設定） |
倍 | 0.1 | 1 | 10 | 100 |
