株式会社 日立産機システムIoT対応産業用コントローラ

IoT対応産業用コントローラ：HXシリーズ

特長2

大容量データロギング SDカード(高機能モデル、CNCモーションモデル、ハイブリッドモデル)

CPUモジュールにSDカードが実装可能ですので現場で発生するデータを簡単にロギングすることが可能となります。
(ファイルアクセス用のファンクションブロックを用意)

大容量データロギング SDカード (高機能モデル、モーションモデル、二重化モデル

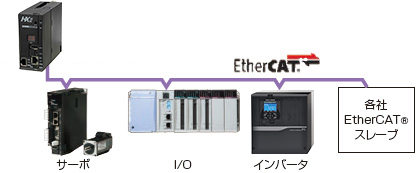

EtherCATマスタ&ソフトモーション
(EtherCATマスタ機能は全モデルに搭載、ソフトモーション機能はモーションモデル・CNCモーションモデルに搭載)

CPUモジュール本体LANポートにEtherCATマスタ機能&モーション制御機能を搭載。スレーブにはサーボ以外のEtherCATスレーブの組み合わせが可能です。
(インバータ、IOターミナル等)

EtherCATマスタ&ソフトモーション

EtherCATマスタRedundancy機能対応*

*CPUファームウェアバージョン Ver.3.5.13.40以降

EtherCATマスタ機能で二重化構成に対応しました。通信経路やスレーブ障害によるネットワーク全体のダウンを防止することが可能となります。なお、Redundancy機能対応のスレーブ機器が必要です。

PLCopen準拠 モーション制御用 ファンクションブロック対応 (モーションモデル・CNCモーションモデル)

単軸でのPTP位置決めから補間制御、電子カムなどの同期制御に加え、速度制御やトルク制御まで、FBの組み合わせで実現が可能です。

PLCopen規格に適合したモーション制御

  • 単軸 Part I and II
  • 主軸/従軸(例：MC_CamIn、MC_GearIn、MC_Phasing etc.)

PLCopen準拠 モーション制御用 ファンクションブロック対応 (モーションモデル)

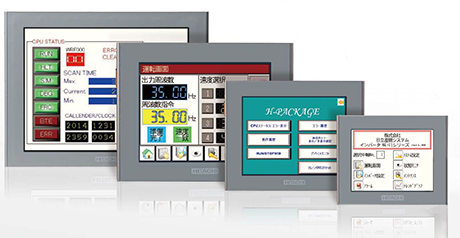

GP4000シリーズプログラマブル表示器接続可能 (全モデル CODESYS V3 Ethernet Driver対応)

H･EH/EHVシリーズPLCと共通のプログラマブル表示器が接続できます。(弊社取り扱い機種：12.1型、10.4型、7.5型、5.7型の4タイプ)

GP4000シリーズプログラマブル表示器接続可能 (全モデル CODESYS V3 Ethernet Driver対応)

*
GP4000シリーズプログラマブル表示器に関してはカタログ(日立プログラマブル表示器GP4000シリーズ)をご覧ください。

保守コスト低減 (全モデル)

ファンレス構造
CPUモジュールには消耗品となる機械的メカは不採用。
バッテリレス
プログラムメモリおよびデータメモリには不揮発性メモリを採用。機械の製造記録をバッテリレスで保存し、不慮の停電などで電源が切れても大切なプログラムとデータを守ります。
*カレンダ･時計データの保持にはバッテリが必要です。
