現場データの収集、IoTプラットフォーム接続、
見える＆使えるかたちへのデータ加工、
製造業現場のエッジコンピューティングなど
産業IoTソリューションに柔軟に対応します。

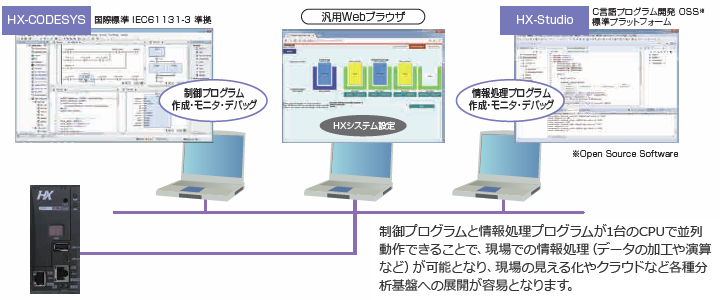

1台のCPUでコントローラの制御を阻害することなく、情報処理プログラムの実装と動作が可能です。
制御プログラム側で情報処理プログラムからアクセスできる範囲を指定することができます。制御の重要なデータを保護できます。
制御プログラムの動作中に制御動作に影響を与えずに情報処理プログラムの実装・オンラインデバッグ・変更が可能です。

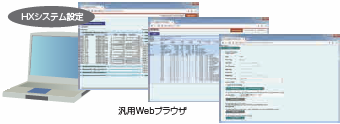

情報処理プログラムのアップロードや動作パラメータの設定、モニタは汎用Webブラウザで行えます。

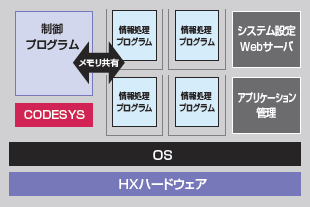

最大4本のC言語プログラムを実装可能で、それぞれが独立･非同期に並列動作可能です。
ご好評をいただいているWeb Visualization機能も搭載。制御からエッジコンピューティングを1台のCPUモジュールで実現できることで、産業システムのIoT化や産業用コントローラへさまざまなIoT技術適用のニーズにお応えします。
※CPUファームウェアバージョン毎の対応機能、制約事項などは製品のマニュアルにてご確認ください。
| 項目 | 仕様 | |
|---|---|---|
| アプリケーション 実行用 仮想コントローラ |
プログラミング ソフトウェア |
ハイブリッドモデルアプリケーション統合開発環境 HX-Studio(製品DVDはHX-CODESYS同梱) |
| プログラム書込み方法 | 内蔵WebサーバIFまたはHX-Studioからのダウンロード | |
| プログラミング言語 | C言語(C/C++) | |
| 仮想コントローラ数 | 最大4個(1, 2, 4から設定可能) | |
| アプリケーション 保存用ROM |
19MB(SP13以降) (アプリケーションで使用するライブラリファイルなどはSDカードおよびUSBメモリに保存可能) |
|
| ワークRAM | 最大512MB(設定例：512×1, 256×2, 128×4) | |
| アクセスポート | Ethernet, SDカード, シリアルポート, USBホストポート | |
| アプリケーション IPアドレス |
Masquerade, IP forward, Port forward | |
| PLCプログラムとの 共有データ |
【共有変数】 読出し：最大点数5000変数, 最大サイズ64KB 書込み：最大点数5000変数, 最大サイズ64KB 共有する変数はHX-CODESYSで指定, 停電記憶可能(HX-CODESYSから指定) 指定可能データ型： BYTE, USINT, SINT, WORD, UINT, INT, DWORD, UDINT, DINT, LWORD, ULINT, LINT, REAL, LREAL 上記データ型の配列(3次元配列まで) STRING 【フォルダ共有によりファイルの授受可能】 |
|
| 対応通信 | SMB2.0プロトコル(NAS接続) HTTPプロトコル(curlコマンド) |
|
| セキュリティ保護 | 認証・暗号化(IPsec通信)対応 | |
| アプリケーション 管理用 Webサーバ |
対応ブラウザ | HTML5対応ブラウザ |
| システム情報画面 | システム情報の表示 | |
| 仮想コントローラ情報画面 | (1) 仮想コントローラ状態表示 (2) 仮想コントローラ設定 (3) アプリケーションの起動・停止 |
|
| 共有メモリ情報画面 | PLCプログラムにて共有指定されているデータの表示および書込み | |
| ユーザ登録画面 | WebサーバIFアクセス用ユーザ登録および削除 | |

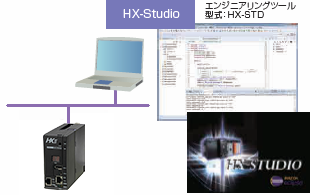

情報処理プログラムの開発環境はEclipseベース。使い勝手はそのままにHXハイブリッドモデル固有機能を標準でプラグイン追加したソフトウェアです。
(制御プログラム開発環境はHX-CODESYSとなります。*2)
*1 C/C++ Development Tooling (Eclipse用C/C++プラグイン)
*2 HX-StudioはHX-CODESYSとセットでご提供します。
| 項目 | 仕様 | |
|---|---|---|
| 動作環境 | CPU | Intel Core 2 Duo 2GB以上推奨 |
| 必要メモリ | 1GB以上(2GB以上推奨) | |
| ハードディスク空き容量 | インストール 4GB以上(実行サイズ 仮想メモリ 512MB以上) | |
| ディスプレイ | 解像度 1024 × 768 ドット以上推奨 | |
| インストールディスク | DVDドライブ | |
| 必要インタフェース | Ethernet 10BASE-T/100BASE-TX | |
| 対応OS | Microsoft Windows ® 7, 8, 8.1, 10 32/64bit(日本語/英語) | |
| プラットフォーム | Eclipse 4.6 Neon CDT 9.1.0ベース(日本語/英語 対応) | |
| 対応言語 | C言語(C/C++) | |
| HX接続 | Ethernet | |
| コンパイラ | Cross GCC(gcc-linaro-5.3-2016.02) | |
| デバッグ | デバッグ実行・再開・強制停止 ブレークポイント ステップ実行 変数/構造体値の参照・編集 |
|
| 専用機能 | HX専用 新規プロジェクト作成ウィザード HX接続 通信設定 HXから共有メモリヘッダファイルを取得 ログイン 新規ダウンロード、上書き更新(入替含む) ログアウト リモートデバッグ リモート実行 アプリケーション実行 アプリケーション停止 アプリケーション削除 |
|
