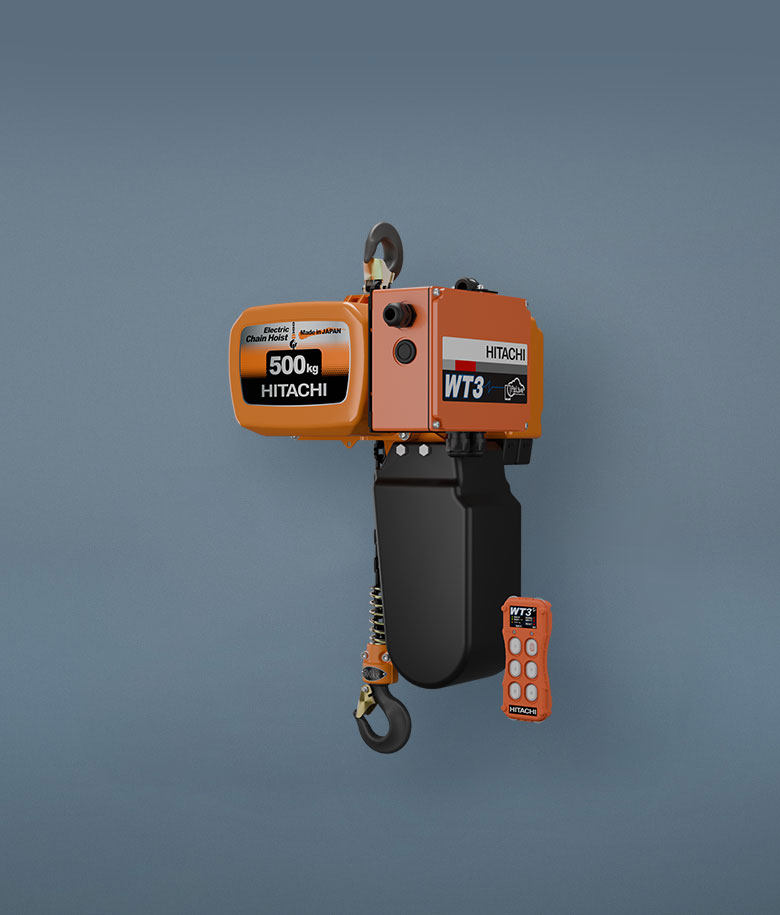

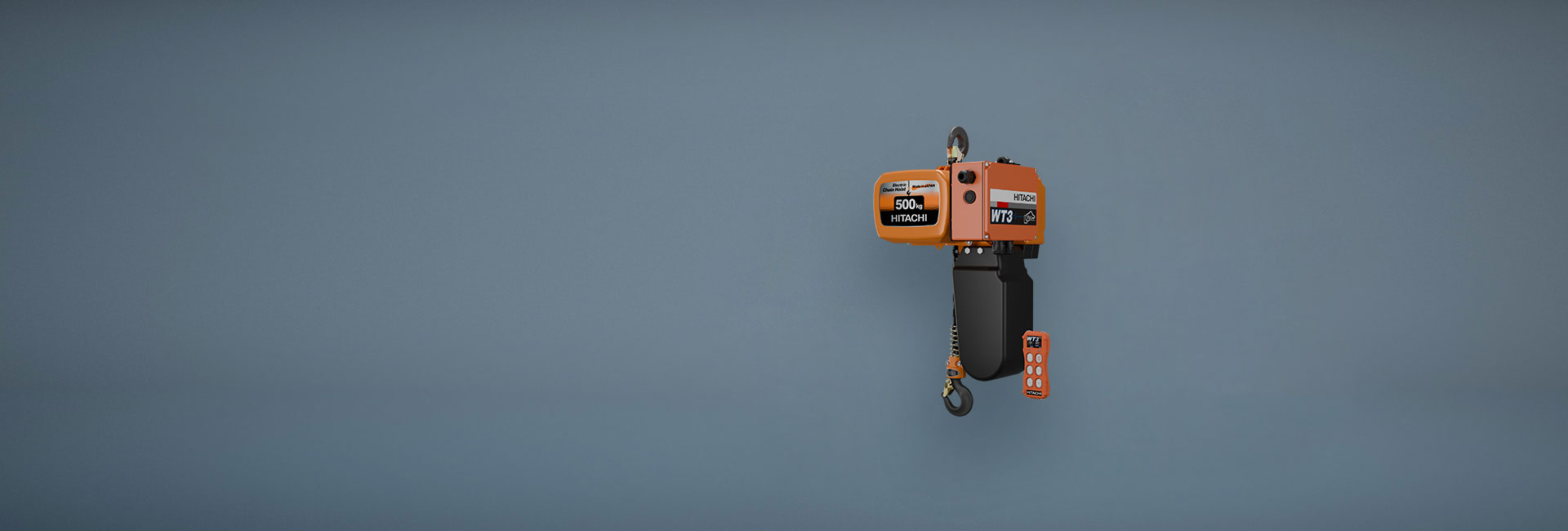

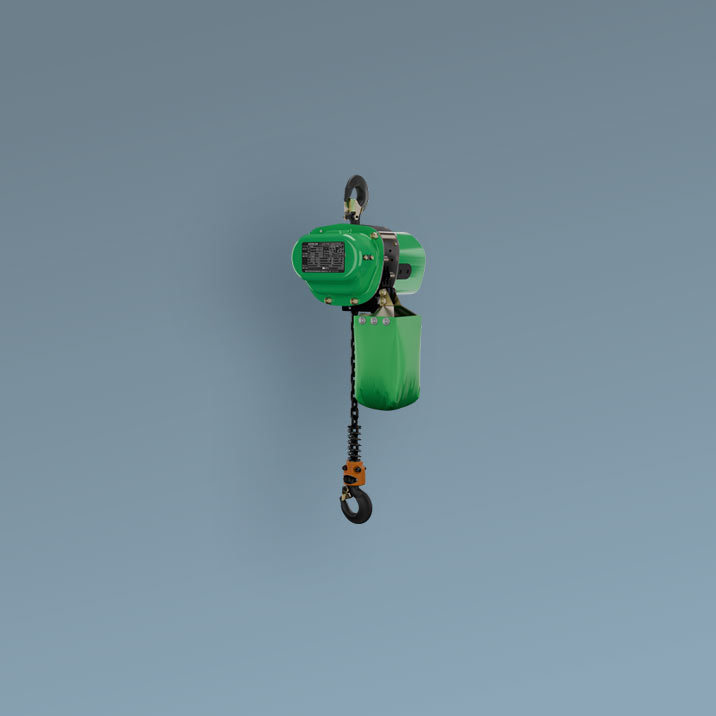

電気チェーンブロック

さまざまな現場に対応する電気チェーンブロックをそろえています。お客さまの指定仕様に改造する専用モートルブロックもあります。

概要
製品ラインアップ
標準仕様
機種選定

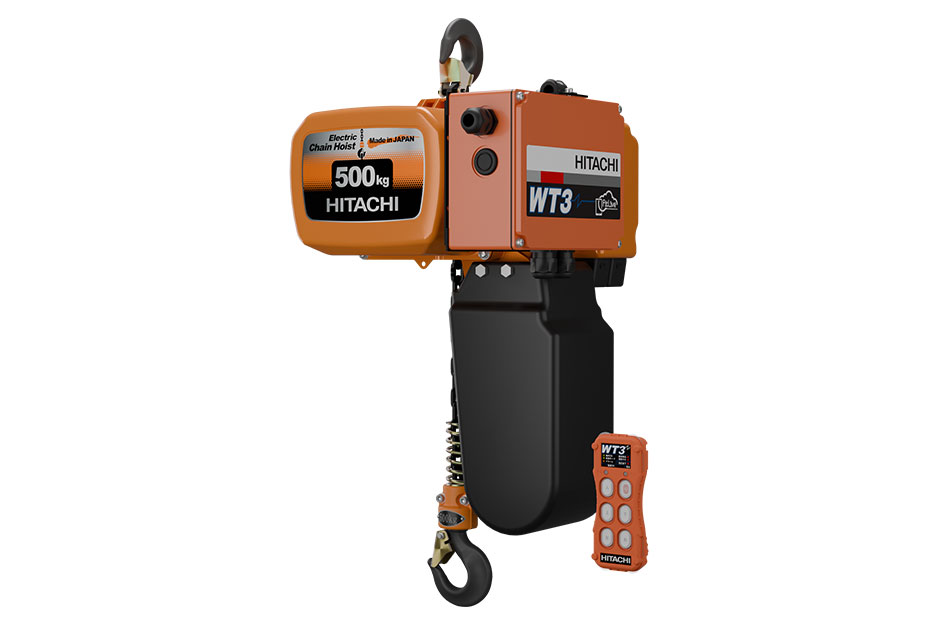

概要

荷役運搬の効率化に幅広く活躍しています

一般の機械工場、車両工場、製缶工場などはもちろん、倉庫、商店など第一次産業から第三次産業まで幅広い用途にご使用いただけます。

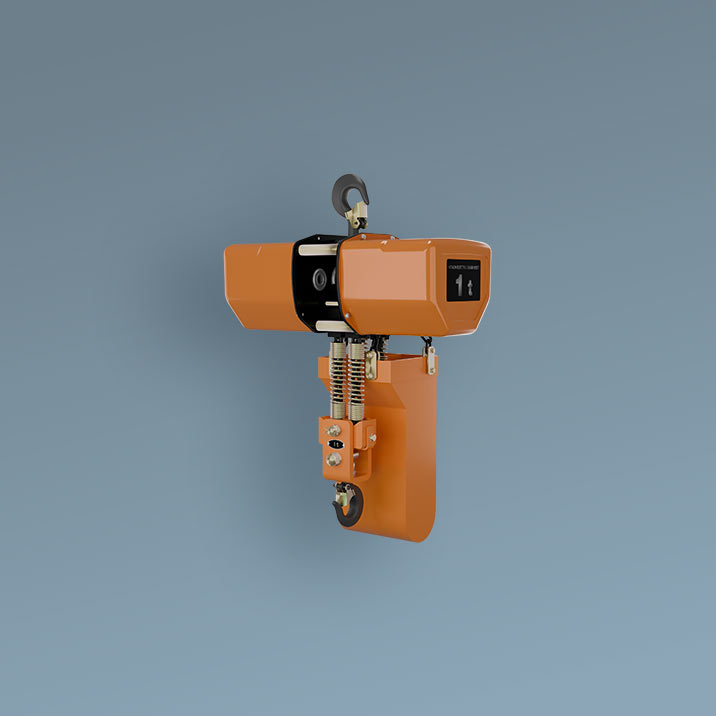

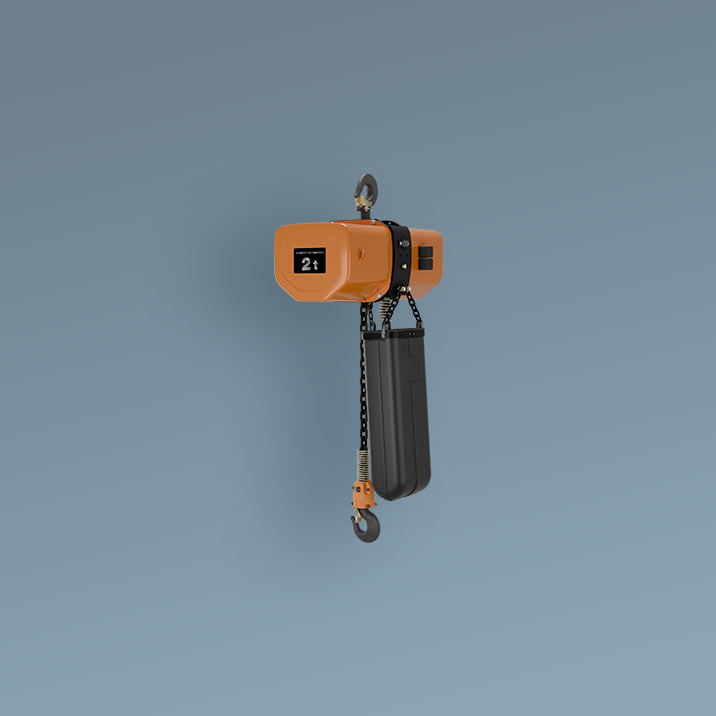

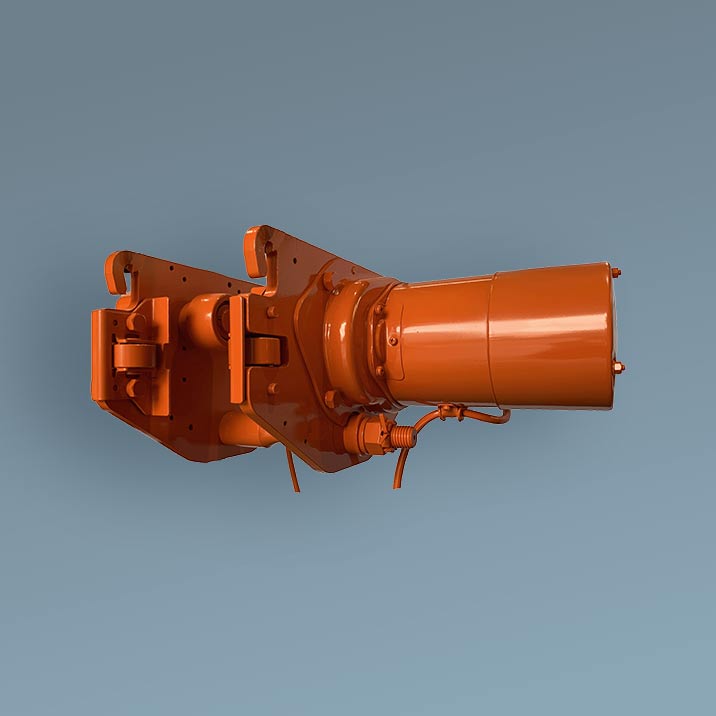

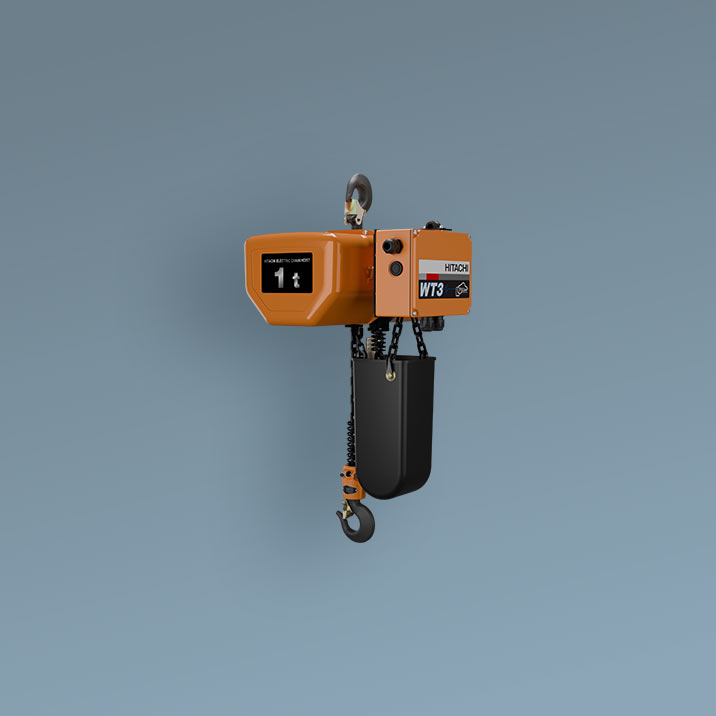

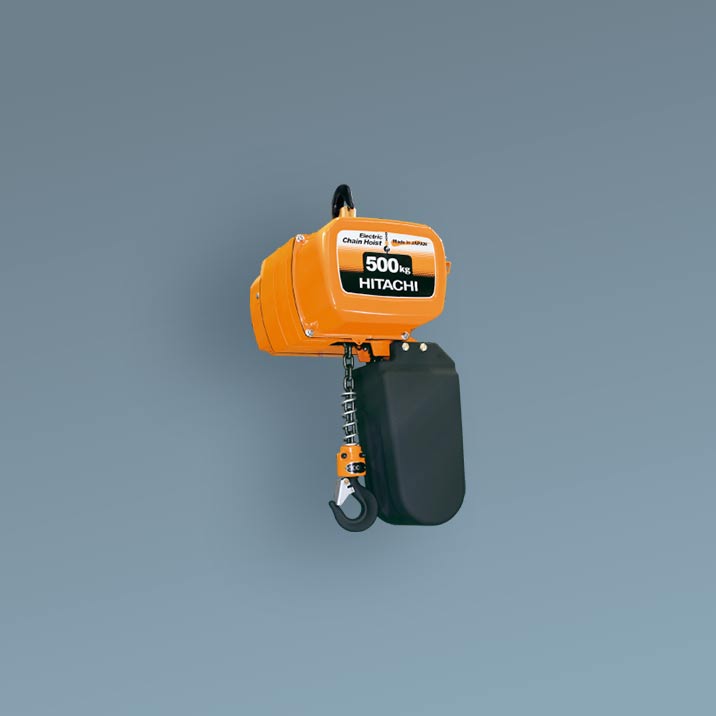

製品ラインアップ

標準仕様

仕様			Super F series	L series	S・F series	E series
電源			三相：200V 50/60Hz 220V 60Hz	三相：200V 50/60Hz 220V60Hz 単相：100V 50/60Hz		三相：200V 50/60Hz 単相：100V 50/60Hz
操作方法			床上押ボタン操作(非常停止ボタン付)	床上押ボタン操作		床上押ボタン操作
操作電圧			24V	24V		単相：100V、三相：200V
給電方式			キャブタイヤケーブル給電(電動トロリ付きは給電ケーブル不付き)
標準押ボタン	2点		―	（上↑）（下↓） (一速用) （⇈）（⇊） (二重速用) 給電ケーブル5m付き		（↑）（↓）給電ケーブル5m付き
	3点	二重速用	（STOP）（⇈）（⇊）給電ケーブル5m付き	―		―
	4点	一速用	―	（上↑）（下↓）（左）（右）		―
	4点	二重速用	―	（⇈）（⇊）（左）（右）		―
	5点	二重速用	（STOP）（⇈）（⇊）（左）（右）	―		―
	6点	一速用	―	（上↑）（下↓）（東）（西）（南）（北）		―
	6点	二重速用	―	（⇈）（⇊）（東）（西）（南）（北）		―
塗装色(マンセル記号)			オレンジ(2.5YR 6/12相当)、黒(N1.0相当)	オレンジ(2.5YR 6/12相当)、黒(N1.0相当)		若草色(10GY 6.5/6相当)、黒(N1.0相当)
保護構造			IP55、押ボタンIP65(水抜き穴をふさぐ)：屋内型	IP54(水抜き穴をふさぐ)：屋内型	IP44(水抜き穴をふさぐ)：屋内型
電動機絶縁階級			B種	E種		E種
反復定格(負荷時間率と最大始動頻度)^※1			高速30％ED、90回/h 低速15％ED、180回/h	一速:40%ED、240回/h 二重速:高速27%ED、80回/h 低速13%ED、160回/h 単相:25%ED、150回/h	25％ED、150回/h 単相・二重速 20％ED、 120回/h	20%ED、120回/h
等級			M5(2t)、M4(2.8～20t)	M4		M3
規格			クレーン構造規格

※1: 定格荷重の63％荷重時の値を示します。
短時間に集中して使用する場合でも、1時間あたりの平均値を超えないようにしてください。
二重速形は、低速側を追加して微動運転を可能とし、インチング(寸動)操作・運転を軽減して作業性を向上しようとするもので、その定格は、低速側の巻上げ・巻下げ時間を高速側の1/10として低速と高速を組み合わせた場合の値を示しております。Super F seriesは除く。

機種選定

モートルブロックを選定いただくにあたっては、使用時間、使用環境、使用頻度を検討していただく必要があります。

使用時間と荷重率及び等級

荷重区分

軽：通常は定格荷重の1/2程度の荷重で使用し、まれに定格荷重で使用する。
中：通常は定格荷重の1/2～2/3程度の荷重で使用し、ときに定格荷重で使用する。
重：通常は定格荷重の2/3以上の荷重で使用し、定格荷重で使用することが多い。
超重：ほとんど定格荷重、またはこれに近い荷重で使用する。

Super F、L、S、F series：★ ◆部分の範囲でご使用ください。

E series：★部分の範囲でご使用ください。

荷重区分	荷重率	1日の平均運転時間(h)^※1
荷重区分	荷重率	～0.25	～0.5	～1	～2	～4	～8
軽	K≦0.5	★	★	★	★	◆
中	0.5＜K≦0.63	★	★	★	◆
重	0.63＜K≦0.8	★	★	◆
超重	0.8＜K≦1.0	★	◆

※1: 上記の範囲を超える使用が予想される場合には、1段上の容量のモートルブロックを選定する必要がありますので、ご相談ください。

総運転時間

荷重区分	荷重率	総運転時間(h)^※2
荷重区分	荷重率	200	400	800	1,600	3,200	6,300
軽	K≦0.5	－	－	M1	M2	★ M3	◆ M4
中	0.5＜K≦0.63	－	M1	M2	★ M3	◆ M4	M5
重	0.63＜K≦0.8	M1	M2	★ M3	◆ M4	M5	M6
超重	0.8＜K≦1.0	M2	★ M3	◆ M4	M5	M6	－
