低圧遮断器 リニューアル遮断器

互換性のない機種の交換は、配電盤の改造が必要になるため、操業への影響が懸念されます。

現行機種は、旧形機種と比較して小型化しているため、取付穴の位置、パネルカット、端子の位置や形状に互換性がないことがあります。
旧形機種から互換性がない現行機種に交換する際には、現行機種が取付けできるように配電盤の盤面や導体を改造する必要があります。
この配電盤の改造作業の増加により、長時間の停電が必要になることや、施工不良のリスクが大きくなることが機器更新の課題です。

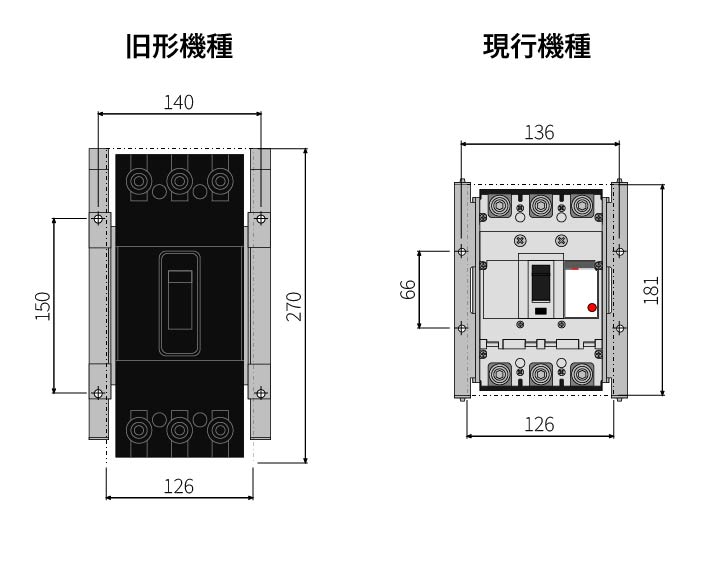

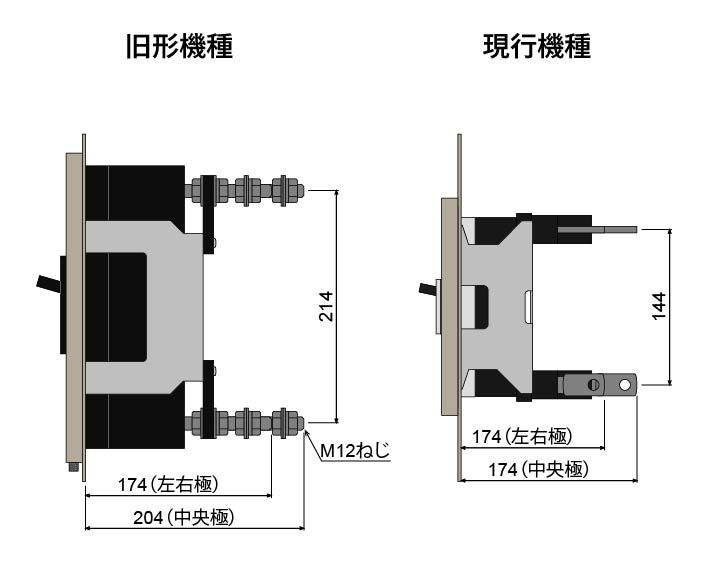

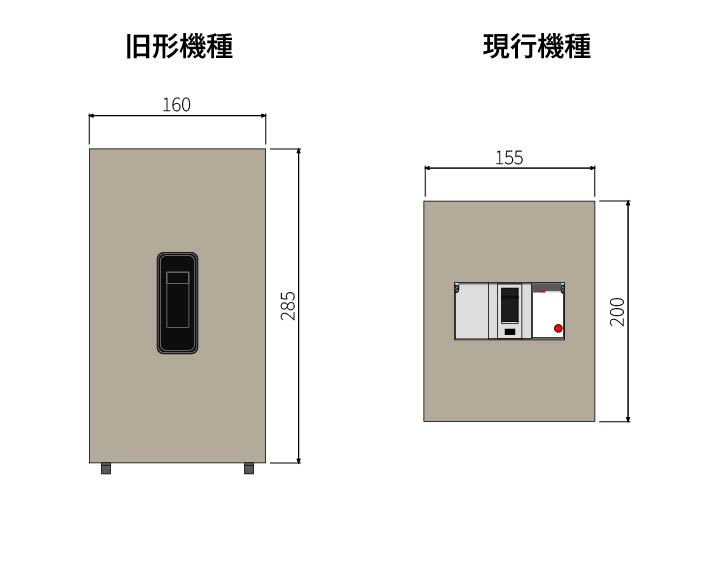

旧形機種 / 現行機種の互換性比較と交換時の配電盤改造の事例^※

• 日立製225AF・埋込形（フラッシュプレート付）の場合

配電盤の改造作業を削減することで作業時間を短縮し、操業への影響の軽減に貢献します。

リニューアル遮断器は、旧形機種の取付穴の位置、パネルカット、端子の位置や形状に合わせて、現行機種にアタッチメントや延長端子を追加した交換専用の遮断器です。
旧形機種と取付け互換性を確保^※することで、交換作業時の配電盤の改造作業を削減し、停電時間の短縮が期待できます。さらに、現地での改造が少なくなることにより、施工不良のリスクを軽減し、施工品質の向上にも貢献します。

• 既設機種によっては、完全な互換性が確保できない場合があります。

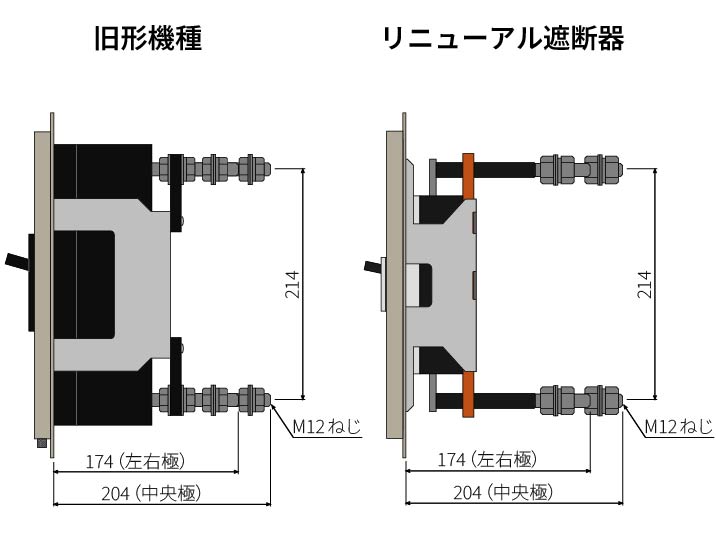

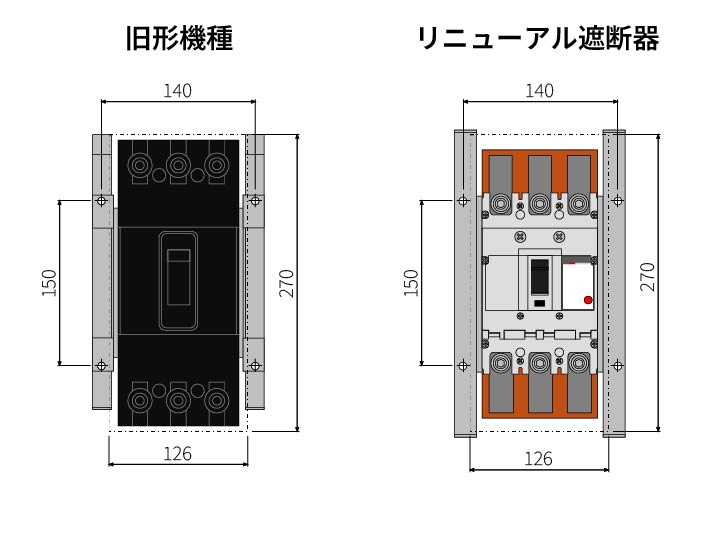

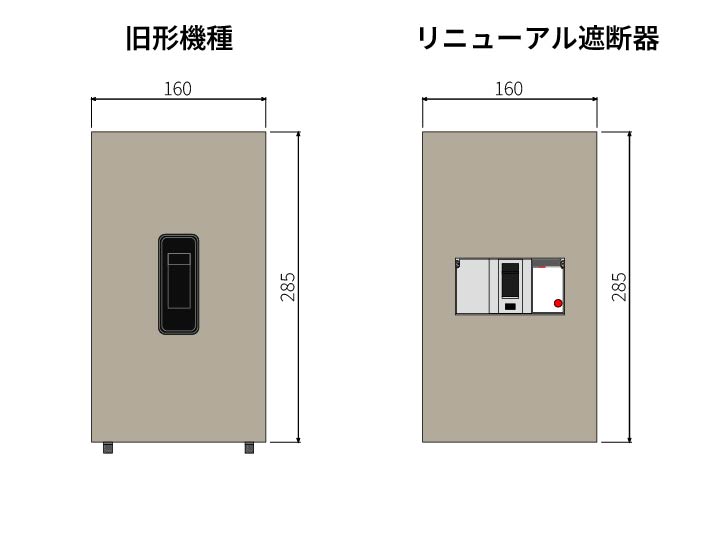

旧形機種 / リニューアル遮断器の互換性比較と作業効率向上の事例^※

• 日立製225AF・埋込形（フラッシュプレート付）の場合

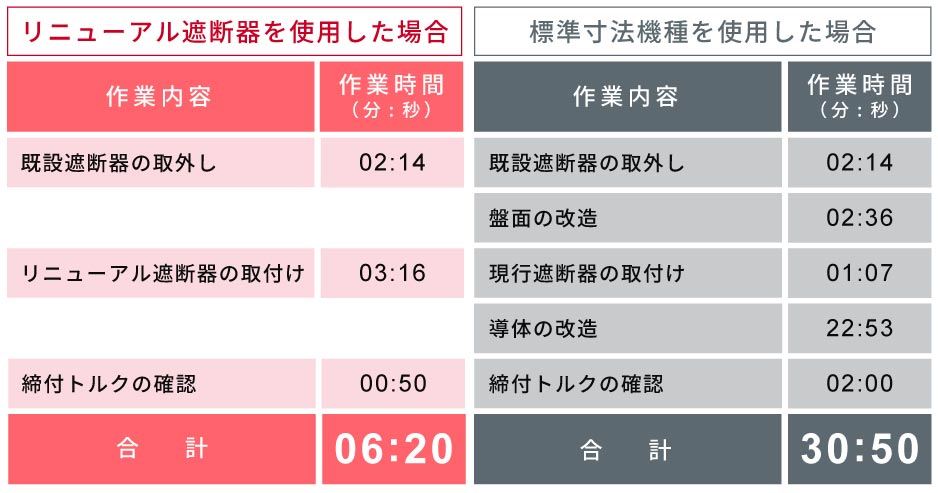

リニューアル遮断器は、旧形遮断器からの交換作業時間を80%削減^※することが期待できます。

旧形遮断器を更新する場合、取付け互換性があるリニューアル遮断器は、互換性がない標準寸法の現行機種と比較して、盤面の改造、導体の改造が削減できます。
また、リニューアル遮断器は、盤面の切削による切りくずの発生、導体の交換・延長による接続ミスのリスク軽減を実現します。

• 弊社想定条件での検証によります。
