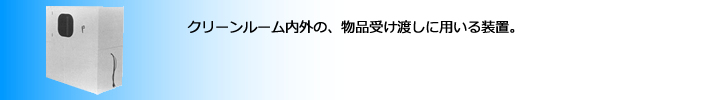

室内は常に清浄化されていますので、物品受け渡しの際の汚染空気の流入を防止し、クリーンルームの清浄度を維持します。
PRC-7560-70 | |
---|---|
集じん要素 | HEPAフィルタ (0.3μm粒子径にて99.99%以上) |
外形寸法 (W×D×H) (mm) | 1,250×700×1,380 |
本体 | 鋼板製 (樹脂焼き付け塗装仕上げ) |
電源 | 交流単相 100V (50/60Hz) |
風量(m3/min) | 15/17 (初期にて) |
消費電力(W) | 130/200 |
質量(kg) | 約200 |
クリーンエアカーテンを形成しているため、連続した物品の受け渡しに効果的です。
PRV-7560-100 | ||
---|---|---|
集じん要素 | 高性能フィルタ (0.5μm粒子径にて95%以上) | |
外形寸法 (W×D×H) (mm) | 1,200×1,180×2,250 | |
本体 | 鋼板製 (樹脂焼き付け塗装仕上げ) | |
電源 | 交流三相 200V (50/60Hz) | |
エアカーテン | 循環風量(m3/min) | 15/17 (初期にて) |
吹き出し速度(m/s) | 9/10 (初期にて) | |
消費電力(W) | 250/400 | |
設備(VA) | 700/1000以上 | |
質量(kg) | 約350 |
クリーンエアジェット気流により表面のホコリを吹き飛ばし浄化を図るため、特に汚染度の高い物品の受け渡しに効果的です。
PRJ-5070-100B | |
---|---|
集じん要素 | HEPAフィルタ (0.3μm粒子径にて99.99%以上) |
外形寸法 (W×D×H) (mm) | 840×1,000×2,100 |
本体 | 鋼板製 (樹脂焼き付け塗装仕上げ) |
電源 | 交流三相 200V (50/60Hz) |
ジェット風速(m/s) | 23/26 (初期にて) |
インターロック機構 | 一方の扉が開の時は赤ランプ点灯、エアジェット運転中は赤ランプ点灯機械式インターロック付き |
エアジェット操作 | 押しボタンスイッチのONによりエアジェット作動し、タイマー設定により停止 |
塗装色 | ネオホワイト 半ツヤ (マンセルNo.5Y8.5/1相当) |
消費電力(W) | 200/300 |
質量(kg) | 約270 |

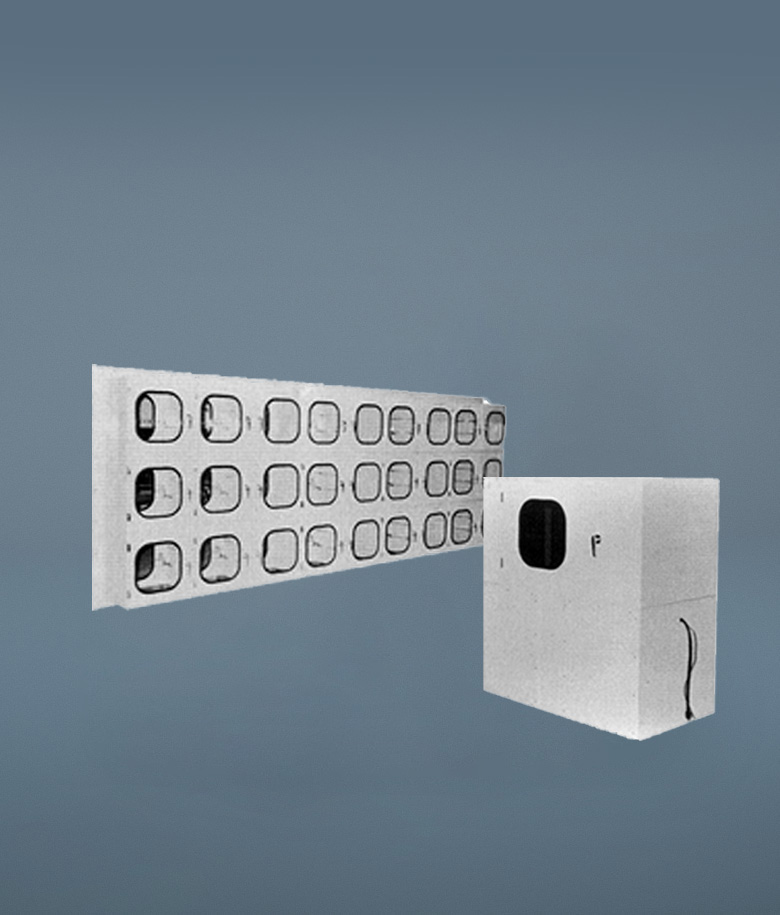

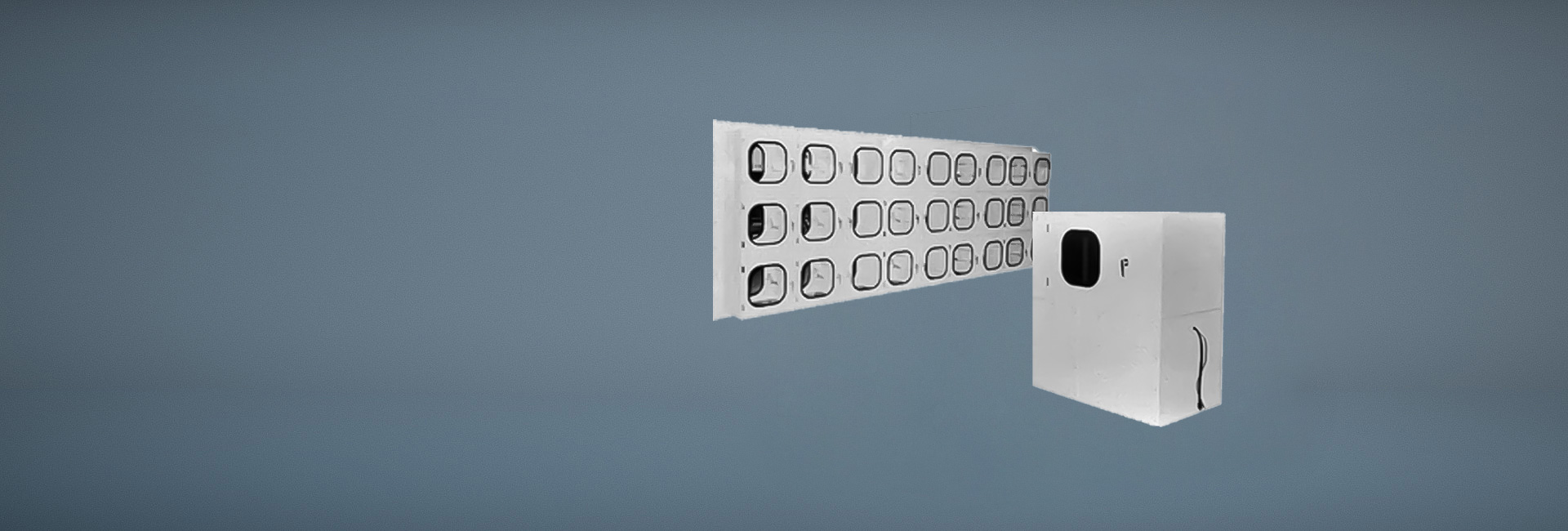

物品の受け渡し頻度の厳しい場所には、多連結型パスボックスが効果的です。
PRB-4750-40C-27 | |
---|---|
本体 | 鋼板製 (樹脂焼き付け塗装仕上げ) |
ドア | 鋼板製 (樹脂焼き付け塗装仕上げ) |
底板 | SUS304 |
外形寸法 (W×D×H) (mm) | 5,676×400×1,823 |
透視窓 | ガラスt3 (無色透明) |
塗装色 | ネオホワイト 半ツヤ (マンセルNo.5Y8.5/1相当) |
インターロック機構 | 片側の扉が開いている時もう一方の扉は開かないようにする機構であり、 扉開放時に汚染空気がクリーンルーム内へクリーンルーム内へ流入するのを抑制します。 |
質量(kg) | 約800 (架台、化粧用フランジは含みません) |
