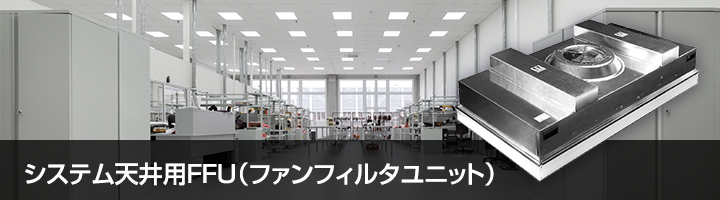

クリーンルームに欠かせない清浄空気を生成。
半導体製造などのクリーンルーム
ターボファンを搭載。DCBLタイプはDCBLモーターを搭載し、風量可変制御が可能となり省エネ運転を実現できます。
・PCU-24EHMF(当社標準機):90W → PCU-24EHMJ(当社DCBLモーター搭載機):85W
ユニット全体高さ:318mm(標準型)、500mm(DCBLタイプ)
質量:32kg(モジュール寸法600×1200、標準型)、38kg(モジュール寸法750×1500、標準型)、
43kg(モジュール寸法750×1500、DCBLタイプ)
(天井高の低いクリーンルームに設置、据付ができます。)
半導体製造等のクリーンルーム用途。
その他、多彩なオプションに対応します。
(フィルタグレード、ケミカルフィルタ搭載、アウトガス対応、フィルタ下メンテ品等)
DCBL:直流ブラシレスモーター
型式 | DCBLタイプ | 標準型 | |||
---|---|---|---|---|---|
PCU-24EHMJ | PCU-24EHMF | PCU-24EHMF-PP | PCU-15SHMF-PP | ||
モジュール寸法(mm) | 750×1,500 | 750×1,500 | 750×1,500 | 600×1,200 | |
処理風量 (50/60Hz)(m3/min) |
|||||
平均風速(モジュール平均) (50/60Hz)(m/s) |
0.35 | 0.35 | 0.35 | 0.35 | |
機外静圧(Pa) | 29.4 | 29.4 | 98 | 98 | |
フィルタ | 集じん効率(%) | 0.1µm以上粒子径にて99.9995以上 | |||
フレーム | アルミニウム製アルマイトクリア塗装 | ||||
本体材質 | ガルバリウム鋼板 | ||||
電源 | AC 200V 3φ(50/60Hz) | ||||
消費電力(W) | 85±20% | 90±20% | 135±20% | 105±20% | |
製品質量(kg) | 43 | 38 | 38 | 32 | |
全体高さ(mm) | 500 | 318 | 318 | 318 |
