食品製造工場、精密加工工場等のクリーンルーム用途。
汎用型フィルタユニットは、天井部に設置して、室内に清浄な空気を吹き出し、クラス10,000、クラス100,000、のクリーンルームに使われる装置です。

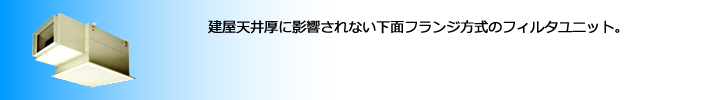

建屋天井厚に影響されない下面フランジ方式に改良し据え付け性の向上を図りました。
(従来は位置決めフランジの現地合わせ作業による取付方式)
様々なご要望に合うよう各種仕様の品揃えをしています。(152機種)
型式タイプ | PCF-10Tタイプ | PCF-16Tタイプ | PCF-20Tタイプ | PCF-26Tタイプ |
---|---|---|---|---|
本体外装 | 鋼板製焼付け塗装 ネオホワイト半ツヤ(マンセルNo5Y8.5/1相当) | |||
メインフィルタ(mm) (HEPAフィルタ) |
610×610×t 150 ×1枚 |
610×610×t 150 ×1枚(多風量) |
610×915×t 150 ×1枚 |
610×915×t 150 ×1枚(多風量) |
メインフィルタ の集じん効率 (%) |
0.3μm粒子径にて99.97以上 | |||
処理風量(m3/min) (50/60Hz) |
10/13 | 14/18 | 17/22 | 24/30 |
ファン数(個) | 1 | 2 | ||
機外静圧 (Pa) | 29.4 (プレフィルタ付は機外静圧「0」です。) | |||
電源 | AC 3φ200V(50/60Hz) | |||
消費電力 (W) | 110/160 | 120/200 | 200/300 | 220/360 |
質量 (kg) | 60 | 85 | ||
付属品 | メインフィルタ、フィルタオサエ×2(フィルタ1枚当り)、M8座付きナット×4(フィルタ1枚当り) |
型式 | PCF-35Tタイプ | PCF-42Tタイプ | PCF-60Tタイプ |
---|---|---|---|
本体外装 | 鋼板製焼付け塗装 ネオホワイト半ツヤ(マンセルNo5Y8.5/1相当) | ||
メインフィルタ(mm) (HEPAフィルタ) |
610×610×t 150×2枚(多風量) | 610×610×t 150×3枚(多風量) | |
メインフィルタ の集じん効率 (%) |
0.3μm粒子径にて99.97以上 | ||
処理風量(m3/min) (50/60Hz) |
28/36 | 34/42 | 50/60 |
ファン数(個) | 2 | 3 | |
機外静圧 (Pa) | 29.4 (プレフィルタ付は機外静圧「0」です。) | ||
電源 | AC 3φ200V(50/60Hz) | ||
消費電力 (W) | 240/400 | 280/520 | 360/600 |
質量 (kg) | 105 | 155 | 165 |
付属品 | メインフィルタ、フィルタオサエ×2(フィルタ1枚当り)、M8座付きナット×4(フィルタ1枚当り) |
