食品製造工場、精密加工工場等のクリーンルーム、クリーンブース用途。

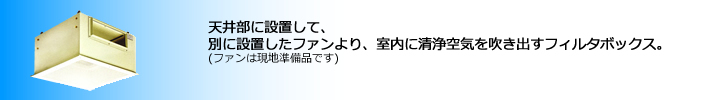

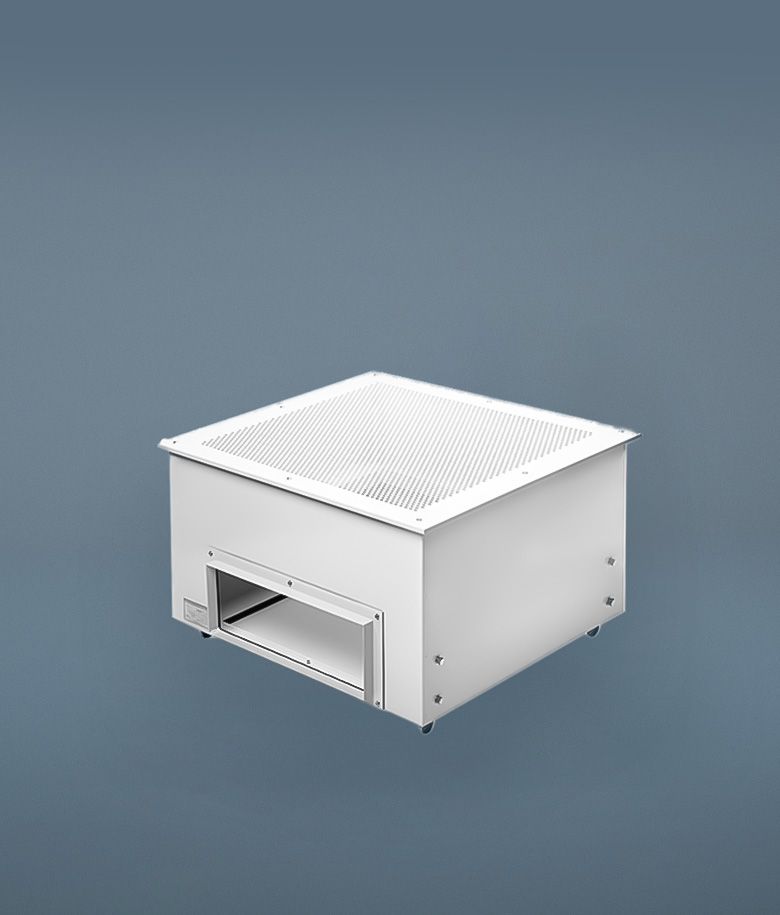

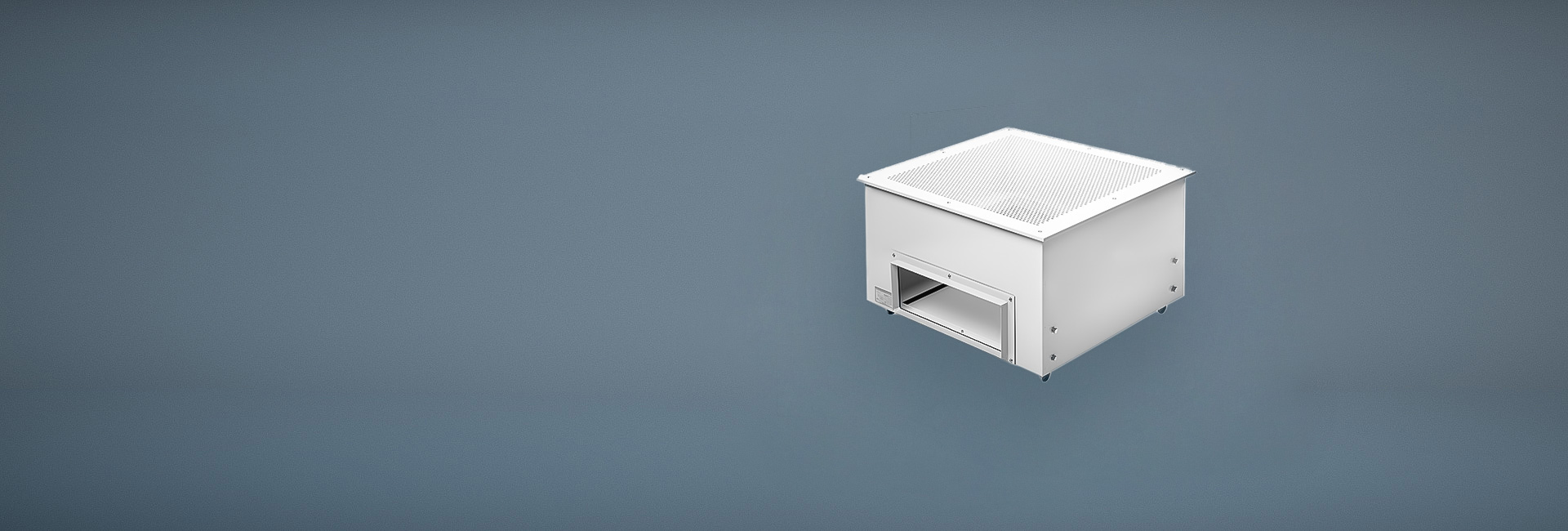

フィルタボックスは、天井部に設置して、別に設置したファンより、室内に清浄空気を吹き出す装置です。
(ファンは現地準備品です)
処理風量8mm3/minの小型から84m3/minの大型まで(初期圧損が約245Paの場合) 多くの機種があり、ニーズに合った型式のものを選べます。(176機種)
標準品は天井吊りとなっておりますが、天井部が低い場合には付属の吊り金具にて側面吊り下げもできます。
本体フランジを移動可能(現地合わせで固定)にしたので天井厚に合せて取付ることができます。
型式タイプ | C-8TDEタイプ | C-17TDEタイプ | C-28TDEタイプ | C-34TDEタイプ |
---|---|---|---|---|
本体外装 | 鋼板製焼付け塗装 ネオホワイト半ツヤ(マンセルNo5Y8.5/1相当) | |||
メインフィルタ(mm) (HEPAフィルタ) |
610×305×t 150 ×1枚 |
610×610×t 150 ×1枚 |
610×610×t 150 ×1枚(多風量) |
610×762×t 150 ×1枚(多風量) |
メインフィルタ の集じん効率 (%) |
0.3μm粒子径にて99.97以上 | |||
処理風量(m3/min) | 8 | 17 | 28 | 34 |
定格圧力損失(Pa) | 245 | |||
質量 (kg) | 20 | 35 | 40 | |
付属品 | メインフィルタ、フィルタオサエ×2(フィルタ1枚当り)、M8座付きナット×4(フィルタ1枚当り) |
型式タイプ | C-42TDEタイプ | C-56TDEタイプ | C-84TDEタイプ |
---|---|---|---|
本体外装 | 鋼板製焼付け塗装 ネオホワイト半ツヤ(マンセルNo5Y8.5/1相当) | ||
メインフィルタ(mm) (HEPAフィルタ) |
610×915×t 150 ×1枚(多風量) |
610×610×t 150 ×2枚(多風量) |
610×915×t 150 ×2枚(多風量) |
メインフィルタ の集じん効率 (%) |
0.3μm粒子径にて99.97以上 | ||
処理風量(m3/min) | 42 | 56 | 84 |
定格圧力損失(Pa) | 245 | ||
質量 (kg) | 45 | 65 | 85 |
付属品 | メインフィルタ、フィルタオサエ×2(フィルタ1枚当り)、M8座付きナット×4(フィルタ1枚当り) |
