バイオ用クリーンベンチ：バイオ実験台

特長

JIS C 8159-1 直管LEDランプを採用

• 蛍光灯寿命12,000時間に対し、LEDランプ定格寿命40,000時間に長寿命化

消費電力の低減

• バイオクリーンベンチCCV-1307Eの例で、約10%消費電力を低減

殺菌灯点灯条件の改善

• 前面シャッター開放時、殺菌灯を消灯

室内の清浄度、ISOクラス4

HEPAフィルタ取付部の負圧構造

• HEPAフィルタの周囲を負圧で囲むことで、作業室内へのじん挨リークを抑制

バイオクリーンベンチ仕様表

型式 項目(単位)					CCV-967E	CCV-1307E	CCV-1607E	CCV-1917E
性 能	集じん要素				HEPAフィルタ
	集じん効率				0.3µm粒子にて99.99%以上、スキャンテスト合格品
	作業室内清浄度				ISOクラス4(旧米国連邦規格クラス10、前面シャッター200mm開放の場合)(周囲クラスISO8(同100,000)
	風速(50/60Hz)作業室内m/s±20％				平均0.30（吹出しパンチング板直下100mmの点で測定）		平均0.35（吹出しパンチング板直下100mmの点で測定）
	風量(50/60Hz)		作業室内m³/min±20％		8.8	12.3	17.8	21.4
			排気m³/min±20％		2.8	3.0	3.5	3.5
	照度(lx)				平均700以上	平均1000以上
	電源				交流単相100V（50/60Hz）
	消費電力（W）（50/60Hz）				140／165	170／195	270／310	280／330
	製品質量				185kg	225kg	270kg	315kg
構 造 お よ び 材 質	HEPA フィルタ		作業室内		875×580×t65mm 1枚	1220×580×t65mm 1枚	720×580×t65mm 2枚	875×580×t65mm 2枚
			排気		250×500×t80mm 1枚	305×500×t80mm 1枚	305×500×t80mm 1枚	305×500×t80mm 1枚
	照明灯				直管LEDランプ LDL20 2灯	直管LEDランプ LDL40 2灯	直管LEDランプ LDL40 2灯	直管LEDランプ LDL40 2灯
	殺菌灯				15W 1本	15W 2本	15W 2本	15W 2本
	前面シャッター				無色透明ガラス板（ｔ3mm）・アルミ枠・上下スライド式
	作業用コンセント（交流単相100V）				2Pアース付　2個合計　7A
	作業台	材質			SUS304ヘアライン仕上げ板
		最大積載質量（kg）			50
		高さレベル調整（mm）			アジャスターによる調整(750)
	本体				鋼板製樹脂焼付塗装仕上げ板
	塗装色				ネオホワイト半ツヤ（マンセルNo.5Y/8.5/1相当)
	電子着火式ガスバーナー				別売（ガス種類はご指定による。但しガス種 4A・4B・4Cはご使用できませんのでご了承下さい。）
	最小必要搬入口寸法(W×D×H)				975×800×1990mm	1320×800×1990mm	1620×800×1990mm	1930×800×1990mm

注)

1.

照度は、周囲温度20℃における作業台面を左右2等分した各々の中央に於ける値の平均値を示します。

2.

消費電力は、コンセント分を除きます。

3.

作業台の最大積載質量は、全面分布静荷重の場合を示します。

クリーンベンチ バイオ用　標準型仕様表

型式 項目(単位)					PCV-967BNG	PCV-1307BNG	PCV-1607BNG	PCV-1917BNG
性 能	集じん要素				HEPAフィルタ
	集じん効率				0.3µm粒子にて99.99%以上、スキャンテスト合格品
	作業室内清浄度				ISOクラス4(旧米国連邦規格クラス10、前面シャッター200mm開放の場合)(周囲クラスISO8(同100,000))
	風速(50/60Hz)作業室内m/s±20％				平均0.45(吹出しパンチング板直下100mmの点で測定)
	風量(50/60Hz)作業室内m³/min±20％				13.3	18.4	22.9	27.6
	照度(lx)				平均700以上	平均1000以上
	電源				交流単相100V(50/60Hz)
	消費電力(W)(50/60Hz)				140／160	170／195	265／285	275／315
	製品質量				170kg	200kg	250kg	290kg
構 造 お よ び 材 質	HEPAフィルタ		寸法		875×580×t65mm	1220×580×t65mm	720×580×t65mm	875×580×t65mm
			使用数		1枚	1枚	2枚	2枚
	照明灯				直管LEDランプ LDL20 2灯	直管LEDランプ LDL40 2灯	直管LEDランプ LDL40 2灯	直管LEDランプ LDL40 2灯
	殺菌灯				15W 1本	15W 2本	15W 2本	15W 2本
	前面シャッター				無色透明ガラス板(ｔ3mm)・アルミ枠・上下スライド式
	作業用コンセント(交流単相100V)				2Pアース付　2個合計　7A
	作業台	材質			SUS304ヘアライン仕上げ板
		最大積載質量(kg)			50
		高さレベル調整(mm)			アジャスターによる調整(750)
	本体				鋼板製樹脂焼付塗装仕上げ板
	塗装色				ネオホワイト半ツヤ(マンセルNo.5Y/8.5/1相当)
	電子着火式ガスバーナー				別売(ガス種類はご指定による。但しガス種 4A・4B・4Cはご使用できませんのでご了承下さい。)
	最小必要搬入口寸法(W×D×H)				975×800×1895mm	1,320×800×1895mm	1,620×800×1895mm	1,930×800×1895mm

注)

1.

照度は、周囲温度20℃における作業台面を左右2等分した各々の中央に於ける値の平均値を示します。

2.

消費電力は、コンセント分を除きます。

3.

作業台の最大積載質量は、全面分布静荷重の場合を示します。

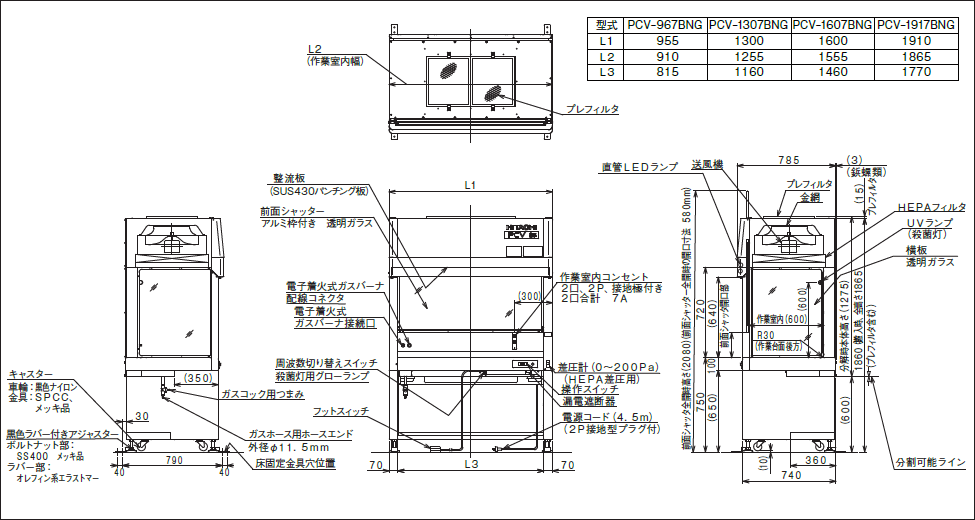

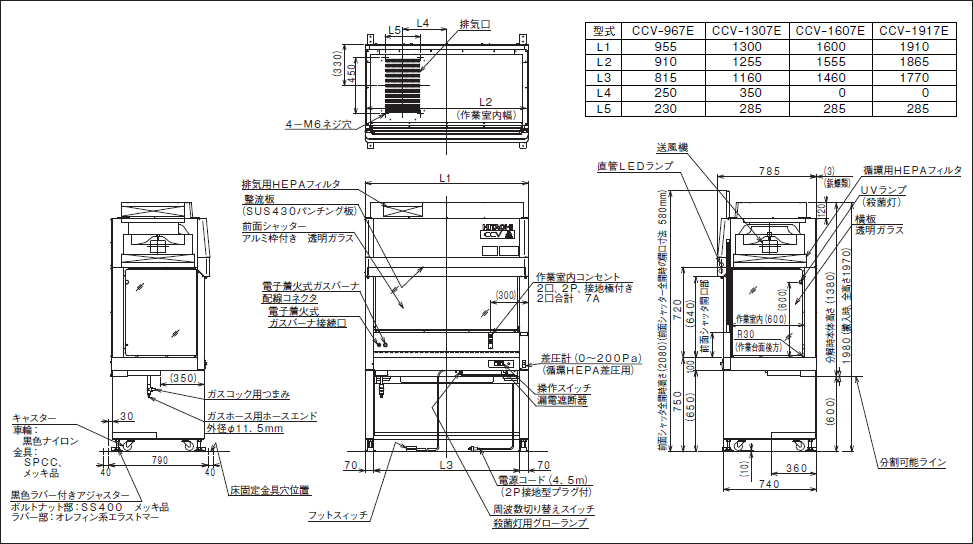

寸法図　(単位：mm)
