クリーンエア装置

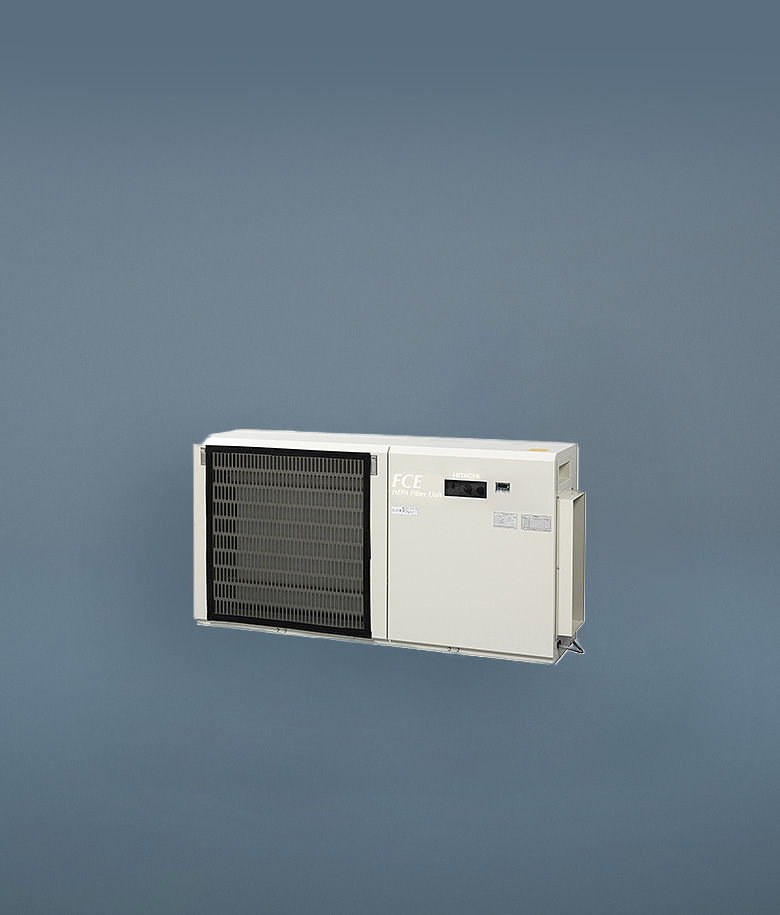

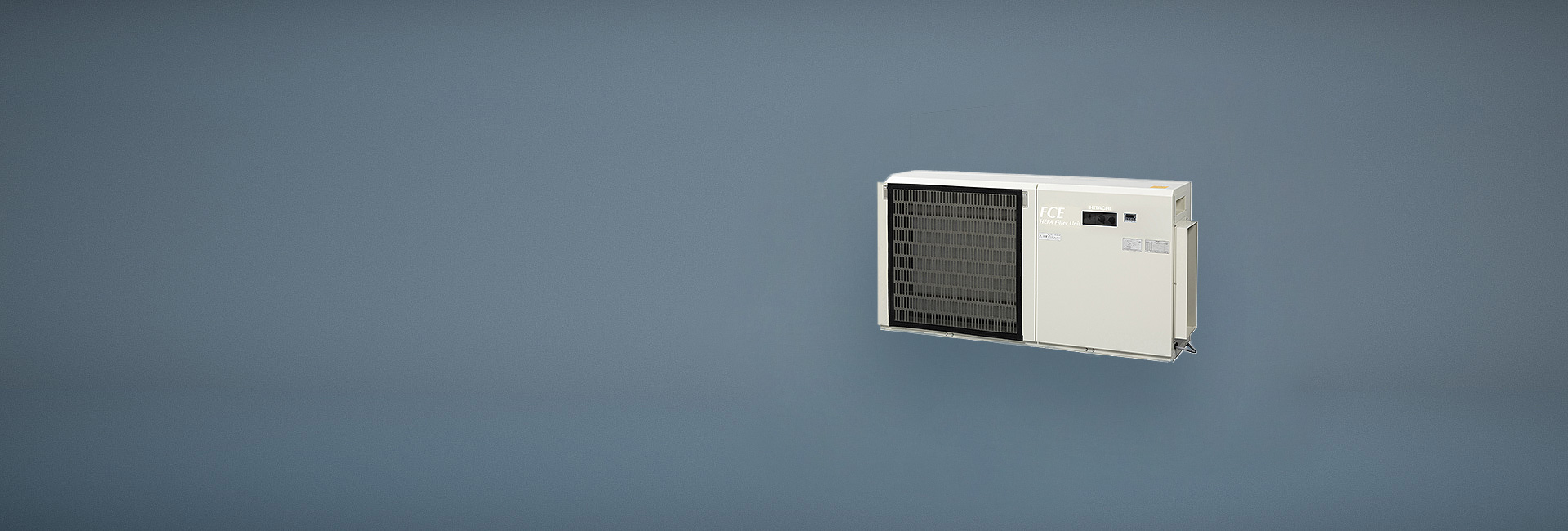

ビルトイン型:排気HEPAフィルターユニット
ビルトイン型なので窓枠下の設置や仕舞工事が可能です。
特長
一般病室を陰圧対応可能(屋外排気)
室内を清浄化(室内排気)(*1)
本体の差圧計でHEPAフィルターの目詰まり管理が可能
ビルトイン型なので窓枠下の設置や仕舞工事が可能
「排気HEPAフィルターユニット(本体)」と「差圧計(付属品)」 を 部屋に設置し排気ダクト工事を行うことにより、 簡易陰圧装置(*2)として使用可能です。
- クリーンルーム用としては使用できません。 また屋外排気と室内排気は併用できません。
- CDC(アメリカ疾病予防管理センター)ガイドラインでは、ダクト接続による屋外排気で廊下との室内気圧差を-2.5Pa以下に設定することが推奨されています。

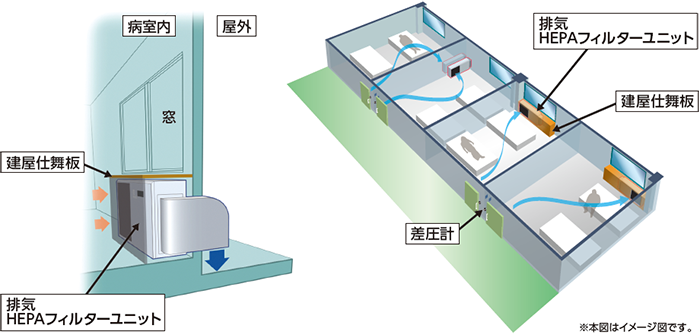

設置例

設置前の確認事項
設置前の室内・廊下気圧差確認
設置前には、廊下に対する室内圧力の差が0Pa以下であることを確認ください。
設置台数の選定
本機器の導入により、一般室を入院個室や診察室等として使用する場合には「病院空調設備の設計・管理指針(HEAS-02-2013)」の最小風量の目安(6回/h)を満足できるよう設置部屋の容積に合わせた、排気HEPAフィルターユニットの台数を選定ください。
排気HEPAフィルターユニット設置台数 | 設置部屋の容積 | |
---|---|---|
1台 | 弱運転時 | 40m³以下 |
強運転時 | 100m³以下 | |
2台 | 弱運転時 | 40~80m³以下 |
強運転時 | 100~200m³以下 |
仕様表
型式 | FCE-10BTR | |
---|---|---|
集じん効率 | 0.3µm 99.99%以上 | |
集じん要素 | HEPAフィルター | |
処理風量 | 10m³/min±20% | |
機外静圧 | 30Pa | |
電源 | AC100V 50/60Hz | |
消費電力 | 55W±20% | |
騒音値 | 50dB(A)【参考】「弱」42dB(A) | |
外装 | 鋼板製焼付塗装 ネオホワイト半ツヤ | |

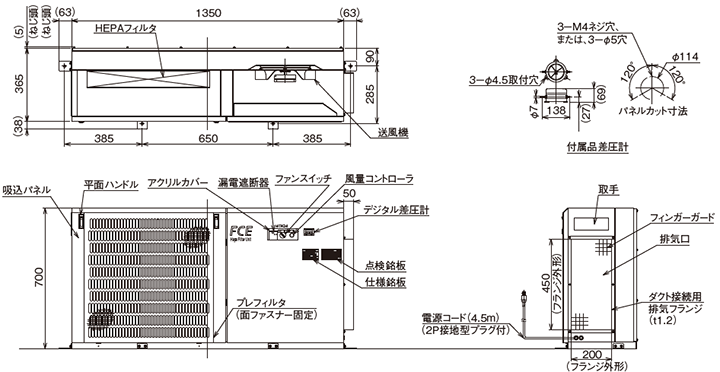

外形寸法 | W1,350×D365×H700(mm) | |
質量 | 75kg±10% | |
付属品 | 差圧計 (圧力レンジ0~50Pa、最小目盛0.5Pa、精度±5%FS) ×1個 差圧計用ビニール管 (内径φ6) 5m×1本、転倒防止金具×4個 |
-
(注記)
1. 騒音値は、製品中心正面1m、床上高さ1mの位置における値とします。
2.周囲環境は、5~40℃ 85%RH以下の一般室内空気(有機溶剤可塑剤など特殊雰囲気は除く)とします。
