クリーンエア装置

簡易型エアーシャワー
(フラッタージェットシリーズ)

簡易設置型のエアーシャワーで、組み立てもお客さまで対応可能です。

目次

特長

お客さまの出入り口ドアを利用する簡易タイプ
建築工事不要で低コスト

フラッタージェットノズル搭載により広範囲にエアジェット吹きつけ

AC100V電源のためコンセントに差し込むだけで使用可能(15Aコンセント)

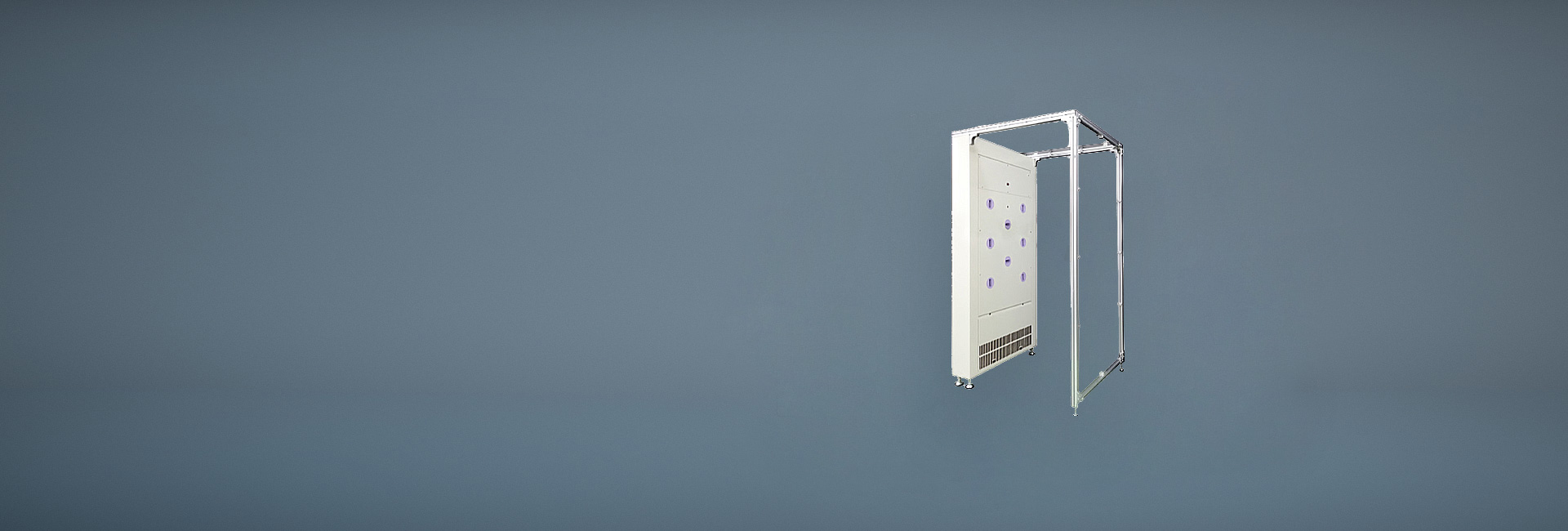

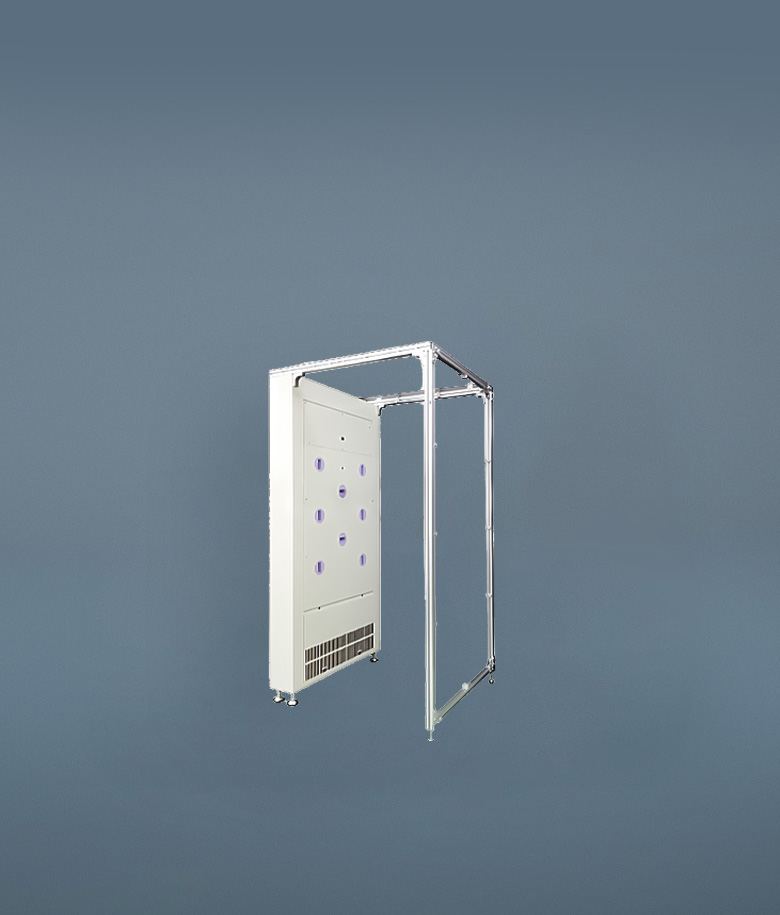

簡易設置型のエアーシャワーイメージ

仕様表

型式 PCJ-8UNIT
集じん要素 前処理用・プレフィルタ・サランネット
主フィルタ・エアジェット用・HEPAフィルタ (0.3㎛粒子にて99.99％以上)
エアジェットノズル フラッタージェットノズル(埋込形、回転可能)
循環風量 エアジェット作動時
9.5m³／min±20%(初期にて)
エアジェット風速 振動気流の原点にて　30m/s±20%(初期における平均値)
エアジェットノズル数 8個
制御方式 PLC(プログラマブルコントローラ)によるプログラム制御
構造および材質 本体/フレーム 鋼板製樹脂焼付塗装仕上げ板/アルミ
床 無し(建屋床をそのまま使用致します)
塗色 ネオホワイト半ツヤ[マンセル記号(参考値)5Y8.5／1]
電源 AC100V 1ø
周波数 50/60Hz
消費電力 600W±20％(エアジェット運転時)
設備電力 720VA以上
電気的保護装置 過負荷時のモータ保護用サーマル
製品質量 約150kg
周辺環境 温湿度 5～40℃ 85%RH以下
雰囲気 一般室内空気(有機溶剤、可塑剤など特殊雰囲気は除く)
搬入形態 分割搬入(本体ユニット×1，アルミフレームユニット×2)
最大ユニット寸法 本体：W1000×D200×H2090mm
アルミフレームユニット：W1000×D40×H2130mm
付属品 M8プラグボルト×4ケ、転倒防止金具(床用)×4ケ、連結プレート×2ケ、連結用ネジ×1式
外形 W1200×H(2130～2150)×D1000mm
内形 W960×H(2090～2110)×D1000mm
動作 ・エアジェット作動用近接センサーへ手かざしによりエアジェット作動。
 エアジェット時間調整用タイマーにてエアジェット停止。
 〔出荷時8秒設定(8～30秒間にて任意設定可能)〕
・表示ランプによる、エラー表示および定期点検予告表示。
 点滅：モータ過負荷等のインバータエラー
 点灯：定期点検表示(エアジェット25万回運転)
 (表示ランプの詳細内容は取扱説明書をご参照ください)
その他 エアーシャワーを清潔に保つため、床面、本体ユニット、天井面を定期的に清掃してください。

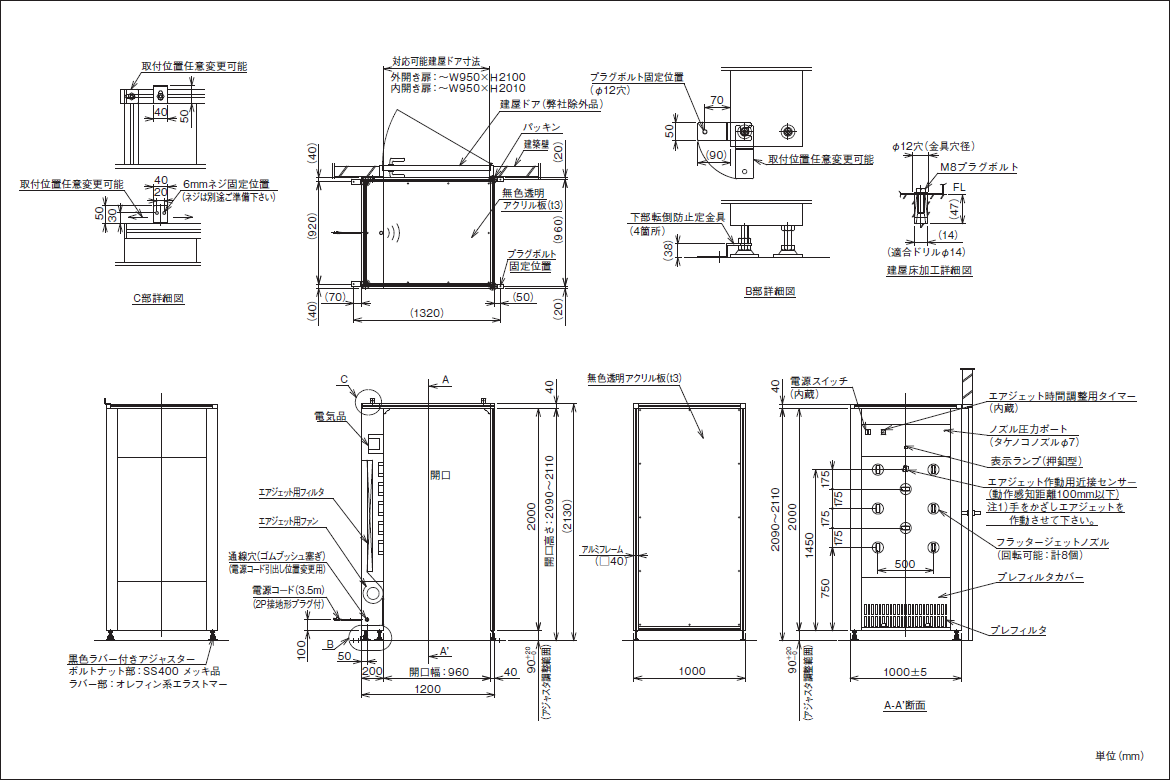

寸法図

寸法図

画像を拡大する （新規ウィンドウを表示）
