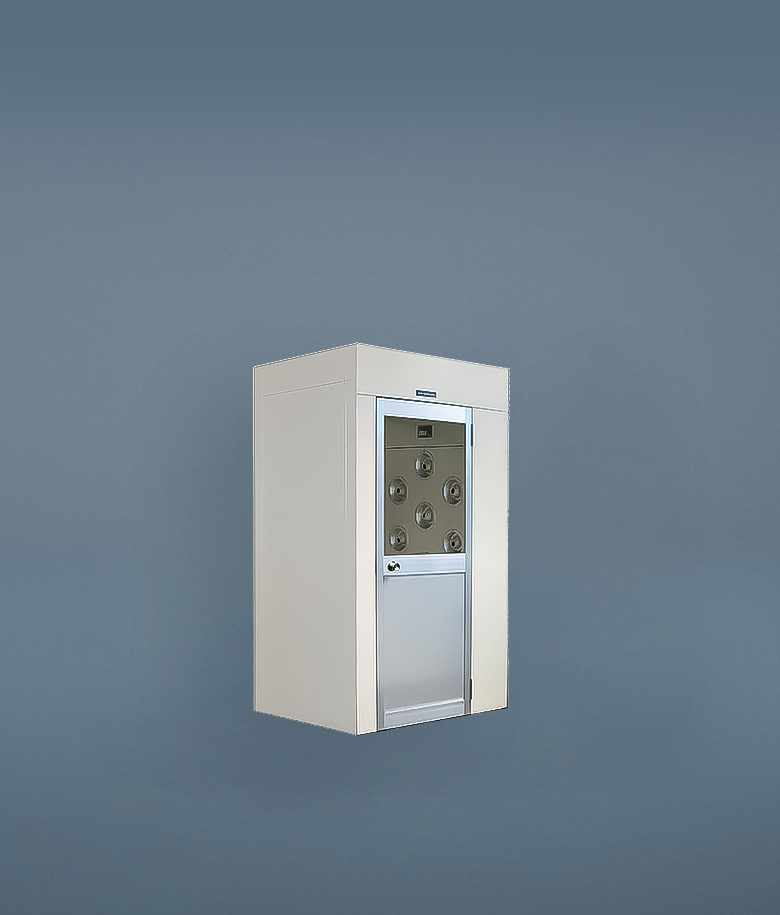

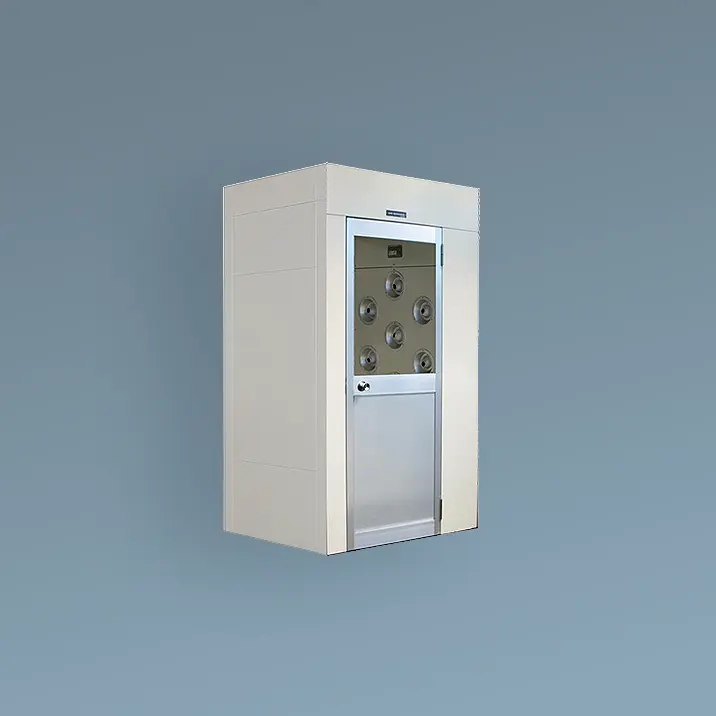

日立エアーシャワー リニューアルキット

日立エアシャワー PCJ-80シリーズ　リニューアルキット

最新型へのリプレイスが困難なお客さまに・・・
お手持ちの日立エアシャワーPCJ-80/83シリーズを最新型「フラッタージェットシリーズ」と同性能化できるリニューアルキットのご提案です。

リニューアルキット インストール

建築壁工事不要。短時間で最新機能へリニューアル

交換イメージ

1.既設エアシャワーの確認

交換イメージ 1.既設エアシャワーの確認

2.既設エアシャワーから配線含む部品取外し

交換イメージ 2.既設エアシャワーから配線含む部品取外し

3.本リニューアルキットの取付け・動作確認

交換イメージ 3.本リニューアルキットの取付け・動作確認

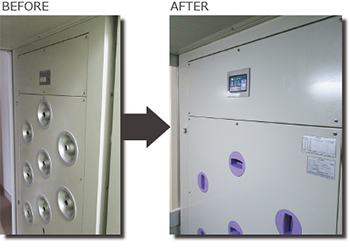

4.リニューアルキット取付け後の動作確認

交換イメージ 4.リニューアルキット取付け後の動作確認

フラッタージェットノズル＆LED照明設置

フラッタージェットノズル＆LED照明設置

フラッタージェットノズル＆液晶パネル設置

フラッタージェットノズル＆液晶パネル設置

蛍光灯は生産中止です。
リニューアルキットによるLED照明への変更を検討ください。

省エネ効果―総消費電力 最大59％低減

エアジェット所要時間の短縮や、室内照明をLEDにすることで消費電力を最大59％低減できます。

1. フラッタージェットノズルによるエアジェット所要時間を短縮

フラッタージェットノズルによるエアジェット所要時間を短縮

作業者を20人と仮定すると、のべ2分20秒の時短ができ、労働時間の効率化も図れます。

2.エアシャワー室内LED照明化による照明消費電力削減

フラッタージェットシリーズの特徴

ノズル吹出部気流変化イメージ

気流方向変動により、広範囲にエアジェットを吹付けます。しかもルーバー等、気流制御の機構がないため、発じんがありません。

ノズル吹出部気流変化イメージ

■着衣への叩き効果の比較

方向変動気流が着衣に振動を与えることにより、叩き効果があります。

着衣への叩き効果の比較

パンカーノズル(単純噴流)と比較して

粉じん効率はパンカーノズルの最高値にわずか0.7秒で到達。その後効率を伸ばし、約95％を達成します。

■ジェット吹付時間による除じん効率(当社比)

ジェット吹付時間による除じん効率(当社比)

カラー液晶操作パネル

■エアジェット時間をカラー液晶で分かりやすくカウントダウン。

カラー液晶操作パネル

適用機種

PCJ-80シリーズ(納入年月：1994年〜2004年)
PCJ-83シリーズ(納入年月：2003年〜2006年)


本シリーズの純正部品は供給を終了しています

型式

  • PCJ-83シリーズは旧型フラッタージェットノズル、新型ノズル変更で吹付範囲20%拡大
  • 既設機種が自動ドア機種および特殊品の場合は、別途ご相談ください。
  • 手動ドア機種の電磁ロック(DC24V 仕様)追加改造をご希望の場合は、別途ご相談ください。
  • 天井部のエアカーテンファンモータは既存品を使用します。
