新フラッタージェット
シリーズ
IoT対応で遠隔監視するFitlive標準搭載。エアシャワー保守にいつでも安心を。
新型フラッタージェットシリーズ

新型フラッタージェットノズルの紹介

エアシャワーの清掃・定期点検について

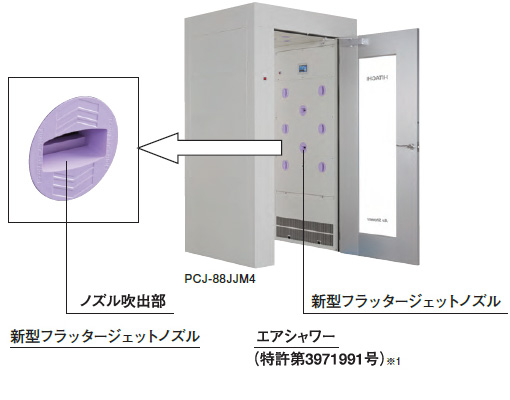

新型フラッタージェットノズル
純流体素子技術を応用!
新型フラッタージェットノズルは、可動部分が全く無い固定式ノズルでありながら純流体素子技術を応用して振動ジェット気流を発生させるのが最大の特長です。
食品工場から精密加工工場・半導体製造工場などのスーパークリーンルームまで幅広く対応
-
1 本カタログに記載された特許・特許出願に関する表記は、2018年11月時点の状態を示すものです。
特許などの状態は、第三者から請求された特許無効審判、権利化手続きの状況などにより、
記載時点の状況とは異なる場合があることをご了承ください。


気流振動型新型フラッタージェットノズル搭載により
除じん能力がアップ
広範囲の変動気流を作る新型フラッタージェットノズル
気流方向変化により、広範囲にエアジェットを吹付けます。しかもルーバー等、気流制御の機構がないため、発じんがありません。
気流方向変化により、広範囲にエアジェットを吹付けます。しかもルーバー等、気流制御の機構がないため、発じんがありません。
気流吹付け範囲

- 1 黒い部分:じん埃除去範囲

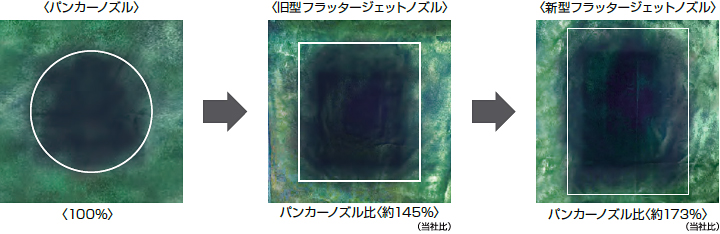

着衣への叩き効果の比較(当社比)


- 方向変動気流が着衣に振動を与えることにより、叩き効果があります。

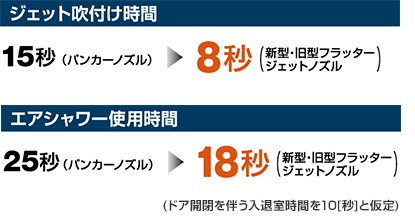

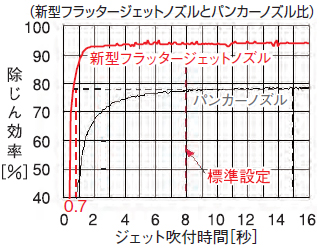

ジェット吹付時間による除じん効率(当社比)


表示器カラー液晶タッチパネル採用
設定機能・運動動作の表示
カラー液晶タッチパネルを採用し、運転状況を表示します。
また、直感的な動作時間等の確認・設定が可能となり操作性が向上しました。
風速インジケータ不付

風速インジケータ付

■設定機能
(1)エアジェット時間・・・・・ 8~900秒まで設定できます。(標準8秒)
(2)クリーンアップ時間・・・・ 0~99秒まで設定できます。
(エアカーテン仕様標準5秒、その他標準1秒)
(3)エアカーテン時間・・・・・ 1~999秒・連続運転の設定ができます。
(標準10秒)(エアカーテン仕様のみ)
(4)照明灯消灯タイマー時間・・ 退室後1~999秒・連続点灯の設定ができます。連続消灯の設定ができます。
■表示機能
(1)ジェット吹付け時間カウントダウン・・・ エアジェット+クリーンアップ時間をカウントダウン表示します。
(2)ジェット回数・・・・・・・・・・・・・ 任意期間のエアジェット動作回数を確認できます。
(3)ジェット総回数・・・・・・・・・・・・ エアジェット動作の総回数を確認できます。
(4)風速表示・・・・・・・・・・・・・・・ インジケータで風速をイメージ表示します。フィルタの目詰まりなどで風速が遅くなった場合、フィルタ交換をお知らせします。(風速インジケータ付のみ)
- *上記以外の表示機能は、動作説明図または取扱説明書を参照ください。
仕様表
型式 | PCJ-88JJM4 | ||
---|---|---|---|
集じん要素 | 前処理用・プレフィルタ・サランネットフィルタ 主フィルタ・エアジェット用・HEPAフィルタ(0.3µm粒子にて99.99%以上) |
||
エアジェットノズル | フラッタージェットノズル(埋込形、回転可能) | ||
循環風量 | エアジェット作動時 21/25m³/min±20%(初期にて) | ||
気流清浄度 | ISOクラス5(旧米国連邦規格クラス100)(気流吹出部にて)(室内清浄度は保証外とします) (0.5µm粒子径、周囲クラスISOクラス8(同100,000)、無負荷時) | ||
エアジェット風速 | 振動気流の原点にて25/30m/s±20%(初期における平均値) | ||
エアジェットノズル数 | 21個 | ||
操作 | PLC(プログラマブルコントローラ)によるプログラム制御 詳細は動作説明図を参照願います。 |
||
構造および材質 | 本体 | 鋼板製樹脂焼付塗装仕上げ板 | |
ドア | ダーティ側 | アルミ製ドア無色透明強化ガラス(t5mm)付、鍵無、ドアチェック付(ストップ機能有(ドア一定角度保持)) | |
クリーン側 | アルミ製ドア無色透明強化ガラス(t5mm)付、鍵無、ドアチェック付(ストップ機能有(ドア一定角度保持)) | ||
床 | 無し(建屋床をそのまま使用致します) | ||
照明 | LED照明×1灯(入退室後自動消灯時間:1~999秒 出荷時:10秒) | ||
塗色 | ネオホワイト半ツヤ[マンセル記号(参考値)5Y8.5/1] | ||
電源 | 本体 | 50/60Hz | |
周波数 | PLC(プログラマブルコントローラ)によるプログラム制御 詳細は動作説明図を参照願います。 |
||
自動ドア | - | ||
その他 | 天井部に受電用端子台付 | ||
消費電力 | 830/1380W±20%(エアジェット運転時) | ||
設備電力 | 本体 | 1010/1580VA以上 | |
自動ドア | - VA以上 | ||
電気的保護装置 | 過負荷時のモータ保護用サーマルリレー付 | ||
周辺環境 | 温湿度 | 5~40℃ 85%RH以下 | |
雰囲気 | 一般室内空気(有機溶剤、可塑剤など特殊雰囲気は除く) | ||
表示器 | エアジェットカウントダウン[秒] | 8~999秒まで表示可能 | |
エアジェット時間[秒] | 8~900秒まで任意設定可能(出荷時:8秒) | ||
クリーンアップ(沈静化)時間[秒] | 0~99秒まで任意設定可能(出荷時:1秒) | ||
製品質量 | 約300kg | ||
搬入形態 | 完成品 | ||
最大ユニット寸法 | W1200×D1130×H2142mm | ||
付属品 | M8プラグボルト×4ケ、ワッシャ×4ケ、吊穴塞ぎボルト×4ケ |
