Model name | Rated current (A) | Applicable inverter capacity (kW) | Weight (kg) |
|
---|---|---|---|---|
400V class | 200V class | |||
NF-CEH7 | 7 | Up to 2.2 | 0.4, 0.75 | 0.7 |
NF-CEH10 | 10 | 3.7, 4.0 | 1.5 | 0.7 |
NF-CEH20 | 20 | 5.5, 7.5 | 2.2, 3.7 | 1.0 |
NF-CEH30 | 30 | 11 | 5.5 | 1.3 |
NF-CEH40 | 40 | 15 | 7.5 | 1.4 |
NF-CEH50 | 50 | 18.5 | — | 2.9 |
NF-CEH60 | 60 | 22 | 11 | 3.0 |
NF-CEH80 | 80 | 30 | 15 | 3.6 |
NF-CEH100 | 100 | 37 | 18.5 | 4.3 |
NF-CEH150 | 150 | 45, 55 | 22, 30 | 9.0 |
NF-CEH200 | 200 | 75, 90 | 37 | 16.0 |
NF-CEH250 | 250 | 110 | 45 | 16.0 |
NF-CEH300 | 300 | 132, 150 | 55, 75 | 23.0 |

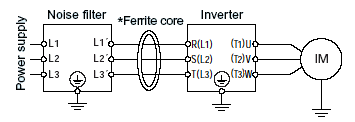

Model name | Applicable inverter capacity (kW) | Required ferrite Core | |
---|---|---|---|
200V class | 400V class | ||
NF-CEH7 | 0.4, 0.75 | 0.75, 1.5, 2.2 | — |
NF-CEH10 | 1.5 | 3.7, 4.0 | — |
NF-CEH20 | 2.2, 3.7 | 5.5, 7.5 | — |
NF-CEH30 | 5.5 | 11 | — |
NF-CEH40 | 7.5 | 15 | — |
NF-CEH50 | — | 18.5 | — |
NF-CEH60 | 11 | 22 | — |
NF-CEH80 | 15 | 30 | — |
NF-CEH100 | 18.5 | 37 | — |
NF-CEH150 | 22, 30 | 45, 55 | — |
NF-CEH200 | 37 | 75, 90 | — |
NF-CEH250 | 45 | 110 | — |
NF-CEH300 | 55, 75 | — | — |
NF-CEH300 | — | 132, 150 | ZCL-B75 |

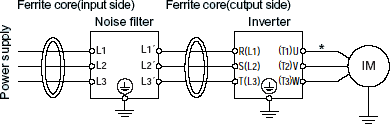

Model name | Applicable inverter capacity (kW) | Required ferrite Core at output side |
Required ferrite Core at input side |
|
---|---|---|---|---|
200V class | 400V class | |||
NF-CEH7 | 0.4, 0.75 | 0.75, 1.5, 2.2 | FC-H40 | — |
NF-CEH10 | 1.5 | 3.7, 4.0 | FC-H40 | — |
NF-CEH20 | 2.2, 3.7 | 5.5, 7.5 | FC-H40 | — |
NF-CEH30 | 5.5 | 11 | FC-H40 | — |
NF-CEH40 | 7.5 | 15 | FC-H40 | — |
NF-CEH50 | — | 18.5 | FC-H300 | — |
NF-CEH60 | 11 | 22 | FC-H300 | — |
NF-CEH80 | 15 | 30 | FC-H300 | — |
NF-CEH100 | 18.5 | 37 | FC-H300 | — |
NF-CEH150 | 22, 30 | 45, 55 | FC-H300 | — |
NF-CEH200 | 37 | — | FC-H300 | — |
NF-CEH250 | 45 | — | FC-H300 | — |
NF-CEH300 | 55, 75 | — | FC-H300 | — |
NF-CEH200 | — | 75, 90 | ZCL-B75 | ZCL-B75 |
NF-CEH250 | — | 110 | ZCL-B75 | ZCL-B75 |
