関連製品：適用ZCT(零相変流器)

外観と寸法

シリーズ名	タイプ	型式
ZRシリーズ	貫通形	ZR-30B	ZR-58B	ZR-65	ZR-80	ZR-100	ZR-120
DMシリーズ	分割形			DM55B	DM70B	DM100B
ZCシリーズ	分割形	ZC-30	ZC-45

*

その他のZCTについては弊社にお問い合わせください。

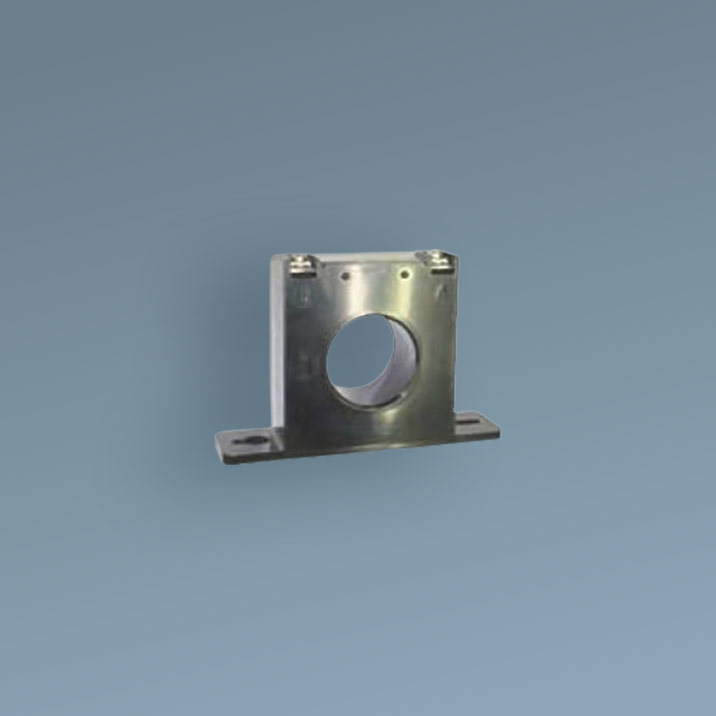

ZRシリーズ (貫通形)

型式	幅 A	高さ B	奥行 C	内径 D	穴高さ E	取付ピッチ F	取付穴 H
ZR-65	145	170	79	φ65	75	80×60	φ6
ZR-80	172	198	89	φ80	90	100×65	φ6
ZR-100	185	222	90	φ100	100	110×65	φ8
ZR-120	226	264	95	φ120	120	140×70	φ9.5

DMシリーズ (分割形)

型式	幅 A	高さ B	奥行 C	内径 D	穴高さ E	取付ピッチ F	取付穴 H	定格電流
DM55B	180	126	26	φ55	64	160	φ9	300A
DM70B	280	172*1	47	φ70	87	250	φ9	400A
DM10B	310	200	51	φ100	101	280	φ9	600A

*1

DM70Bの場合、端子カバーの上部までは177になります。

*2

DM55Bの場合、端子は(K)側になります。

ZCシリーズ (分割形)

型式	幅 A	高さ B	奥行 C	内径 D	穴高さ E	取付ピッチ F	取付穴 H	定格電流
ZC-30	155	84	38	φ30	43	140	φ6長穴	100A
ZC-45	165	105	33	φ45	56.5	150	φ6	200A

分割形ZCTにおける外部磁界の影響について

分割形ZCTは外部磁界の影響を受けやすく、下表を参考に外部磁界の影響を極力受けないよう設置してください。
下表に弊社製品で確認した検出電流の誤差分を示します。検出電流値は参考値であり、保証するものではありません。

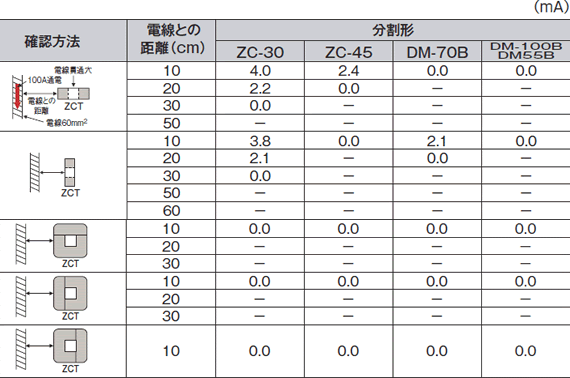

外部磁界による検出電流誤差分

*

ZCTの形状は一例を示します。

ZCT施工上の注意事項

1. ZCTの平衡特性を確保するために貫通電線の直線部分をできるだけ長くし、かつ短絡事故の際に電線相互に働く電磁反発力による損傷を防ぐため、貫通電線を締め付けバンドなどで確実に固定してください。
2. ZCTと絶縁監視ユニットとの接続線は、外来サージ電圧や大電流導体による誘導の影響を避けるため、1芯シールド線あるいは2芯シールド線を使用し、シールドをL端子に接続してください。
   線径0.5mm²程度のものを使用し、配線長が長い場合は特にシールド付ツイストペアケーブルを使用してください。
3. ZCTは外部磁界からの影響を避けるため、大電流母線から20cm以上離して取り付けてください。ZCTの二次側配線長は20m以下としてください。
4. 分割形ZCTを組みつける場合、巻線の短絡片があるものは締め忘れないように注意してください。上型、下型の締め付けボルトは左右均等に締めてください。正しく出力されない場合があります。
