オイルフリーベビコンRシリーズ

新設計 ヒートシールドピストン搭載　オイルフリーで高周囲温度対応と高効率を両立！

Oilfree BEBICON R series

特長

ヒートシールドピストンで周囲温度45〜50℃に対応

ヒートシールドピストンを採用し、圧縮熱の影響を受けやすいピストン連接棒小端部のベアリングを削減。さらに中空構造のアルミピストンをスーパーエンプラでコーティング。コーティングが圧縮熱を遮断、中空構造でピストン全体を効率的に冷却し、大端部ベアリングの温度を低減。高温環境下でも製品の信頼性を保ちます。タンクマウント型は 50℃、パッケージ型は 45℃まで使用可能になりました。（※1）
（【※】特許出願中）

※1
上限温度を超えても停止せず運転継続します

構造図

従来ピストンの図、新型ピストンの図、タンクマウントのグラフ、パッケージのグラフ

オフセット構造と空気弁の改良で吐出し空気量を最大3%アップ

揺動ピストン特有のピストンリングの傾きをオフセット構造で抑制し、シール性能を向上。さらに空気弁の改良と組み合わせて吐出し空気量をアップ。吐出し空気量が最大で3%（※2）向上しました。
（【※】特許出願中）

※2
従来機との公称値比較（2.2kWオイルフリーベビコン、パッケージオイルフリーベビコンは除く）

従来機と新型機の吐出し空気量の比較図

構造図

消耗部品点数を削減、保証も延長

消耗部品のライダーリング、ピストンピン、小端部ベアリングを削減。
さらに圧縮機本体が従来の1年保証から2年保証へ延長しました。

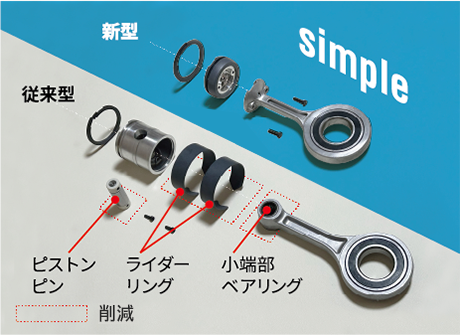

ライダーリング、ピストンピン、小端部ベアリングを削減した図

グリーンプロダクト

潤滑油を使わないオイルフリーの環境配慮型グリーンプロダクト（※3）完全給油不要で手間いらずなうえ、耐久性・効率もアップ。

※3
吸い込み空気中の油分は吐出し空気に含まれます。

カーボンニュートラルに貢献　（パッケージ）

従来からのPUSC制御（※4）を PUSCⅡへバージョンアップ。使い勝手はそのままに、運転間隔に応じてアンロードを減らしてモータを停止。消費電力を従来比最大15%（※5※6）カット。カーボンニュートラルに貢献します。

※4
マイコンが使用空気量に応じて「圧力開閉器式」と「自動アンローダ式」を自動的に選択する制御
※5
従来PUSC制御ノーマルモードと比較した計算値
※6
POD-2.2MRにてST-95C（立型タンク）接続時、空気消費率40%における消費電力低減効果(消費電力低減効果はタンク容積によって変化します)

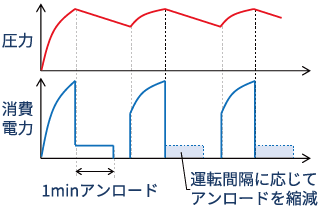

グラフ

IoT対応　（パッケージ）

Bluetooth®機能搭載機種「FitLiveコネクトアプリ」に対応

従来は一部の中型・大型機種のみでご利用可能だったFitLiveサービスをベビコンにも。FitLiveコネクトアプリはFitLiveサービスの一部機能をパッケージベビコンなどのBluetooth®機能搭載機種でご利用いただくためのスマートデバイス用アプリケーションです。事前のユーザーID等の登録で、サービス契約や利用料なしでご利用いただけます。

FitLiveコネクトアプリ

サービス名 データ通信 費用 機器監視
FitLive コネクトアプリ Bluetooth®接続デバイスの
モバイル通信又はWi-Fi		 無料 Bluetooth®接続時のみ（※7）
従来FitLiveサービス 専用携帯網 有料
（一部無料）		 24時間監視
※7
Bluetooth®接続圏外でも、過去に接続した際の稼働データの閲覧は可能です

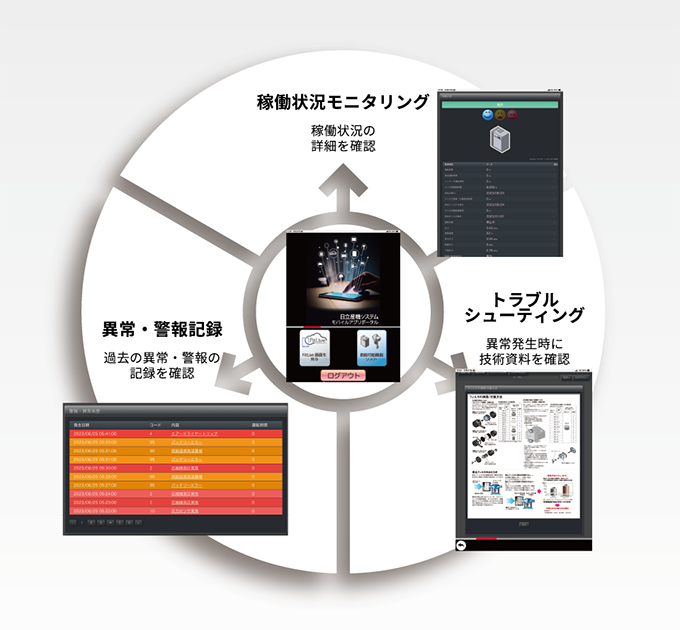

図

  • FitLiveサービスの全ての機能が利用可能となる訳ではありません。Bluetooth®接続時のみのデータ取得となるため、一部機能が制限されます。
  • Bluetooth®通信によりスマートデバイスで稼働データを取得しサーバへデータを転送します。
  • データ送信には接続するスマートデバイスのモバイルデータ通信またはWi-Fiの接続が必要です。データ通信費用はお客さま負担となります。

BluetoothR　BluetoothRのワードマークおよびロゴは、Bluetooth SIG, Inc.が所有する登録商標であり、株式会社日立産機システムはこれらのマークをライセンスに基づいて使用しています。その他の商標およびトレードネームはそれぞれの所有者に帰属します。

機能一覧

タンクマウント 機能一覧

タンクマウント

オイルフリー

潤滑油を使わない環境配慮型グリーンプロダクト。エアーにオイルが入らず潤滑油交換も不要（※8）

周囲50℃対応

小端部ベアリングレスのヒートシールドピストンで周囲50℃でも安定稼働

本体保証を2年に延長

圧縮機本体（ピストン周辺部）はお客さま登録無しで2年保証

安全性向上

ベルト覆いを改良し、高温部・回転部の隙間を低減

吐出し空気量 最大3%（※9）アップ

オフセット構造と改良空気弁で吐出し空気量アップ

消耗部品点数削減

ライダーリングやピストンピンなどの消耗部品を削減

※8
吸い込み空気中の油分は吐出し空気に含まれます。
※9
従来機比較

パッケージ　機能一覧

静音・省エネ　パッケージ

オイルフリー

潤滑油を使わない環境配慮型グリーンプロダクト。エアーにオイルが入らず潤滑油交換も不要（※10）

周囲45℃対応

小端部ベアリングレスのヒートシールドピストンで周囲45℃でも安定稼働。さらに温度センサを搭載し、上限温度を超えた状態が続く場合には高温警報でお知らせ（圧縮機は停止しません）

本体保証を2年に延長

圧縮機本体（ピストン周辺部）はお客さま登録無しで2年保証

消耗部品点数削減

ライダーリングやピストンピンなどの消耗部品を削減

吐出し空気量 最大3%（※11）アップ

オフセット構造と改良空気弁で吐出し空気量アップ

IoT対応

新開発のFitLiveコネクトアプリに接続可能

消費電力を最大15%（※12※13）カット

従来のPUSC制御ノーマルモードをバージョンアップ。使い勝手はそのままに、PUSCⅡ制御として運転をさらに最適化

※10
吸い込み空気中の油分は吐出し空気に含まれます。
※11
従来機比較
※12
従来PUSC制御ノーマルモードと比較した計算値
※13
POD-2.2MRにてST-95C（立型タンク）接続時、空気消費率40%における消費電力低減効果
（消費電力低減効果はタンク容積よって変化します）

アプリ

日立FitLiveコネクトアプリ

FitLiveコネクトアプリのダウンロードはこちらから！

  • App Storeからダウンロード
  • Google Playで手に入れよう

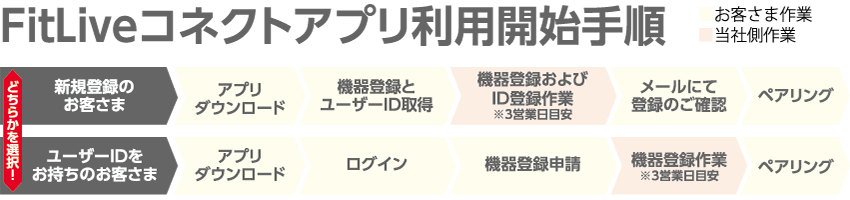

FitLiveコネクトアプリ利用開始手順

ユーザーIDはメールアドレスを申請してください。ご法人の方は法人メールでの登録をお願いします。セキュリティ上の理由からフリーメールアドレスは推奨しておりません、サポート外となります。

●
「Google」，「Android」，「Google Play」はGoogle Inc.の商標または登録商標です。
●
「iOS」の商標は、Cisco の米国およびその他の国における商標または登録商標であり、ライセンスに基づき使用されています。
●
「App Store」は、Apple Inc.のサービスマークです。
●
本サービスをご利用いただくにはアプリのご利用環境を備えたスマートフォンが必要です。
●
本サービスのご利用にあたっては、アプリダウンロード後、初期設定および利用規約等への同意が必要になります。
●
本アプリが動作するスマートフォンのOSなどのバージョンについては、スマートフォンのOSのリリース状況に依存しますので、それぞれのアプリダウンロードサイトで最新情報をご確認ください。
●
本サービスの内容は予告なく変更することがあります。

Bluetooth接続（ペアリング）方法

❶　お使いのスマートデバイスのBluetoothがONであること、ペアリングするベビコンの電源が入っていることを確認。

❷　アプリの接続可能機器リスト画面にて接続したいベビコンがあることを確認し製品本体の▲ボタンを2秒長押し。お知らせ/整備ランプが青色に点滅していることを確認。

❸　ランプの点滅中に接続可能機器リストの接続したいベビコンを選択（タップ）してデバイスの指示に従いベアリングを行ってください。
