特別高圧変圧器 22kV特別高圧油入変圧器

リプレースにより大きな省エネ効果を実現。
再生可能エネルギー(太陽光・風力)向けも対応。

目次

制作範囲

アモルファス変圧器 けい素鋼板変圧器
容量 750～5000kVA 20～5000kVA
周波数 50 または 60Hz 50 または 60Hz
結線 デルタデルタ結線デルタデルタ結線 デルタデルタ結線デルタデルタ結線
一次電圧 F23-R22-F21-F20kV F23-R22-F21-F20kV
二次電圧 高圧：6600 または 3300V(2000kVA超過品適用)
低圧：210V※ または 420V(50Hz)/440V(60Hz)(2000kVA以下適用)
  • 2000kVAの超過品は210V対象外となります

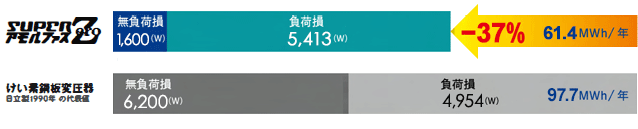

変圧器性能比較

三相 5000kVA 50Hz 等価負荷率40.5%※の例(当社比)

  • H14.4.3エネルギー調査会 変圧器新基準小委員会調査結果による特高需要家での変圧器の年間平均等価負荷率
