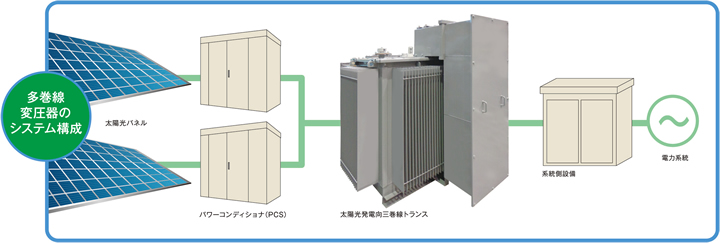

多巻線変圧器のシステム構成例

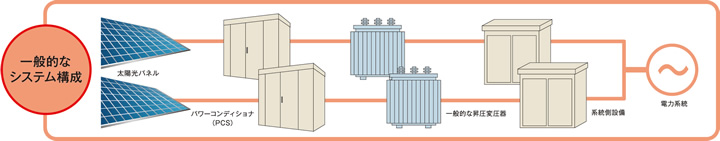

一般的なシステム構成例

特長

  • 系統接続側回路が2⇒1回路への低減により設備費用の負担軽減。
  • 1台で2台のPCSに接続するから省スペースで設置。
    だから限られた土地を有効活用。(当社比:45%低減*
  • 太陽光発電専用だからトランスレス非絶縁用PCSとの接続も安心。
*
1760(880+880)kVAにおける比較

仕様

標準付属品およびオプション一覧
項目 製作可能範囲
容量 600(300+300)kVA 〜 2000(1000+1000)kVA
一次電圧 600V以下
二次電圧 6〜33kV
周波数 50 または 60Hz
標準付属品 混触防止板,放圧弁,ダイヤル温度計
オプション スリップオン端子(22kV,33kVのみ)
その他 トランスレス非絶縁PCS用
