変圧器 スコット結線油入変圧器

スコット結線変圧器の二次側は位相の90度異なった2つの単相回路が得られます。
2つの単相負担が等しいとき一次側は平衡三相電流となるため、電源側の三相発電機に悪影響を与えることなく、ビル・工場などの非常用電源として使用されます。

目次

使用電圧と接続方法

50kVA以下

50kVA以下は単二単三共用結線です。 使用する電圧と接続方法は下図の通りです。

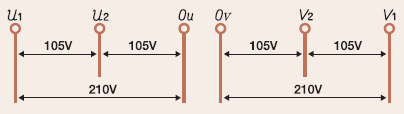

105V単二×2回路

210-105V単三×2回路

75kVA以上

75kVA以上は単三専用×2回路です。使用する電圧と接続方法は下図の通りです。

210-105V単三専用×2回路

標準寸法

  • 一次電圧 210V
  • ニ次電圧 210-105V×2回路
容量
(kVA)		 周波
数
(Hz)		 外形寸法(mm) 据付寸法(mm) 総質量
(kg)		 油量
(L)		 外形図 形式
X Y Z Xs Ys D
10 50/60 445 405 645 300 300 15 120 39 N1 SOU-TC9
20 445 410 645 300 300 15 155 35 SOU-TC9
30 500 430 695 300 300 15 205 45 SOU-TC9
50 595 560 695 350 400 15 285 70 SOU-TC9
75 790 560 955 450 500 15 500 140 N2 SOU-TC9
100 810 580 955 450 500 15 540 135 SOU-TC9
