ストッパー内蔵タイプの防振ゴムです。

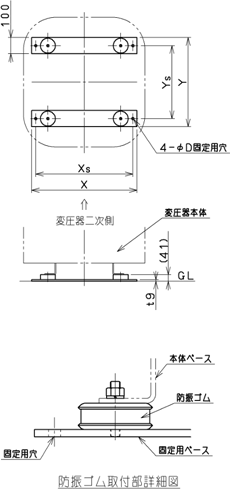

相数 | 容量 (kVA) | 寸法(mm) | ||||
---|---|---|---|---|---|---|
Xs | Ys | D | X | Y | ||
単相 | 10 | 400 | 300 | 15 | 450 | 400 |
20、30 | 450 | 300 | 15 | 500 | 400 | |
50 | 500 | 400 | 15 | 550 | 500 | |
75、100 | 550 | 450 | 15 | 600 | 550 | |
150 | 600 | 500 | 15 | 650 | 600 | |
200 | 600 | 550 | 15 | 700 | 650 | |
300 | 700 | 600 | 15 | 750 | 700 | |
500 | 750 | 650 | 19 | 800 | 750 | |
三相 | 20、30、50 | 450 | 300 | 15 | 500 | 400 |
75、100 | 550 | 400 | 15 | 600 | 500 | |
150 | 600 | 500 | 15 | 650 | 600 | |
200 | 650 | 500 | 15 | 700 | 600 | |
300 | 700 | 550 | 15 | 750 | 650 | |
500 | 750 | 600 | 19 | 800 | 700 |

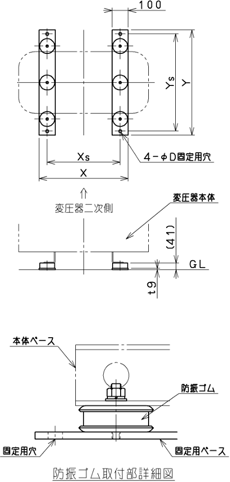

相数 | 容量 (kVA) | 寸法(mm) | ||||
---|---|---|---|---|---|---|
Xs | Ys | D | X | Y | ||
単相 | 75 | 550 | 450 | 15 | 600 | 550 |
100 | 600 | 500 | 15 | 650 | 600 | |
150 | 650 | 550 | 15 | 700 | 650 | |
200 | 700 | 600 | 15 | 750 | 700 | |
300 | 750 | 650 | 19 | 800 | 750 | |
500 | 800 | 950 | 19 | 900 | 1,000 | |
三相 | 75 | 550 | 400 | 15 | 600 | 500 |
100 | 600 | 500 | 15 | 650 | 600 | |
150 | 650 | 500 | 15 | 700 | 600 | |
200 | 700 | 550 | 15 | 750 | 650 | |
300 | 750 | 600 | 19 | 800 | 700 | |
500 | 800 | 950 | 19 | 900 | 1,000 |
相数 | 容量 (kVA) | 寸法(mm) | ||||
---|---|---|---|---|---|---|
Xs | Ys | D | X | Y | ||
単相 | 20〜50 | 500 | 350 | 15 | 550 | 450 |
75 | 550 | 450 | 15 | 600 | 550 | |
100 | 550 | 450 | 15 | 600 | 550 | |
150 | 600 | 500 | 15 | 650 | 600 | |
200 | 650 | 550 | 15 | 700 | 650 | |
300 | 700 | 600 | 15 | 750 | 700 | |
500 | 750 | 650 | 19 | 800 | 750 | |
三相 | 30〜50 | 500 | 350 | 15 | 550 | 450 |
75 | 550 | 400 | 15 | 600 | 500 | |
100 | 550 | 400 | 15 | 600 | 500 | |
150 | 600 | 500 | 15 | 650 | 600 | |
200 | 650 | 500 | 15 | 700 | 600 | |
300 | 700 | 550 | 15 | 750 | 650 | |
500 | 750 | 600 | 19 | 800 | 700 |
相数 | 容量 (kVA) | 寸法(mm) | ||||
---|---|---|---|---|---|---|
XS | YS | D | X | Y | ||
三相 | 750 | 800 | 850 | 19 | 800 | 1,000 |
1,000 | 800 | 850 | 24 | 800 | 1,000 |
相数 | 容量 (kVA) | 寸法(mm) | ||||
---|---|---|---|---|---|---|
XS | YS | D | X | Y | ||
三相 | 750 | 1,000 | 950 | 24 | 1,100 | 1,000 |
1,000 | 1,000 | 950 | 24 | 1,100 | 1,000 |
相数 | 容量 (kVA) | 寸法(mm) | ||||
---|---|---|---|---|---|---|
XS | YS | D | X | Y | ||
三相 | 750 | 800 | 950 | 24 | 900 | 1,000 |
1,000 | 900 | 950 | 24 | 1,000 | 1,000 |
