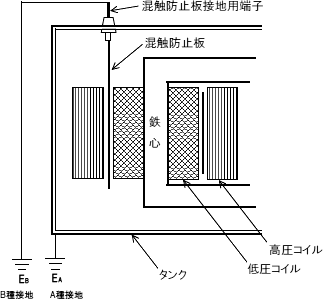

混触防止板とは、高低圧コイルの間に介在させた接地金属板です。混触防止板は、混触防止板用接地端子に接続されています。よって混触防止板用接地端子はB種接地工事を施してください。
また混触防止板とタンク(外箱)は、接続されていませんので、外箱の接地端子はA種接地工事をしてください。

  • * 電気設備技術基準第24条の規定により、高圧(特別高圧)から低圧に降圧する変圧器で、二次側を接地しない場合には、混触防止板を設ける必要があります。

混触防止板
