省力・省人化ソリューション液晶タッチパネル付き入退室コントローラSANnext

概要

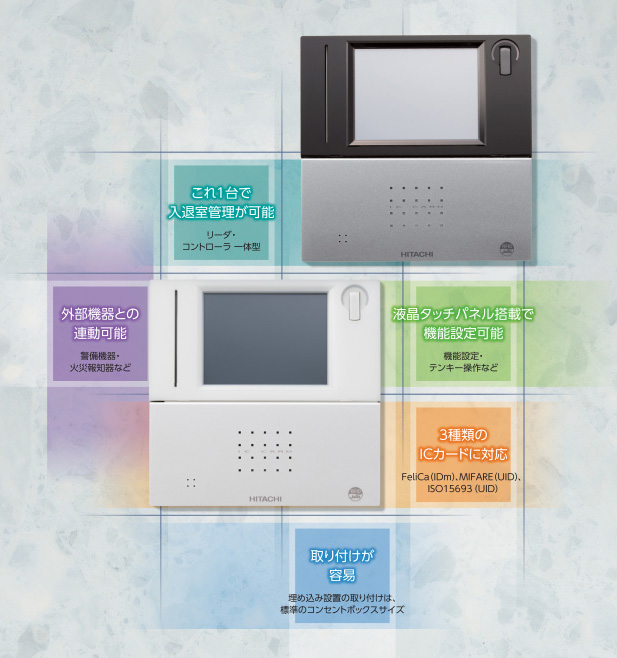

SANnextの製品概要図

SANnextとは、入退室管理に特化した、ICカードリーダー体型コントローラです。本機単体で非接触ICカード情報の登録、削除、読み取り、照合判別、電気錠制御ができ、入退室の履歴はmicrosDカードに保存し管理可能です。また、イーサネットもしくはRS-485によるネットワークで集中管理システムも構築できます。

特長

  1. 最大登録カード枚数 9,999枚
  2. 3種類の非接触ICカードに対応(FeliCa(IDm)、MIFARE(UID)、ISO15693(UID))
  3. 3通りのカード登録方法をサポート(本機単体、添付ユーティリティソフト + microSDカード、ネットワークによる通信)
  4. 液晶タッチパネル画面による暗証番号連動が可能
  5. 子機リーダ接続による入退室管理が可能
  6. スタンドアロン用ユーティリティソフトとmicroSDカードを標準添付

用途例・設置例・利用イメージ

用途例

SANnextの一般事務所での用途例
SANnextの倉庫、立入禁止区域での用途例
SANnextの現場事務所での用途例
SANnextの無菌室、エアシャワーでの用途例

設置例

SANnextの設置例を説明した図
  • 子機リーダを接続することで入退室管理が可能
  • 内蔵I/Fにてさまざまな外部機器との連動が可能
  • 埋め込み設置の取り付けは、標準のコンセントボックスサイズ

利用イメージ

スタンドアロン用ユーティリティソフト(標準添付)

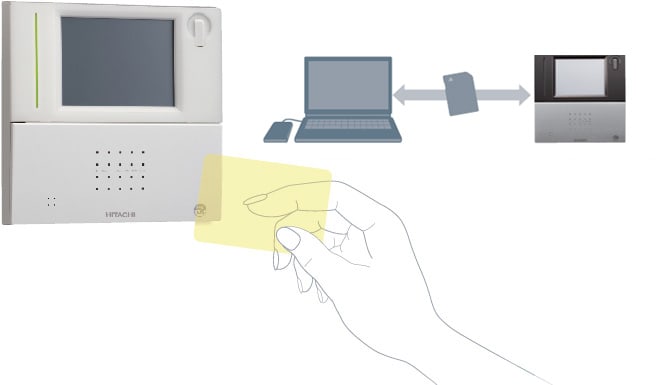

SANnextの利用イメージを表したイラスト

システム構成

ICカードID情報管理

ICカード情報をmicroSDカードに新規登録/追加登録/変更/削除

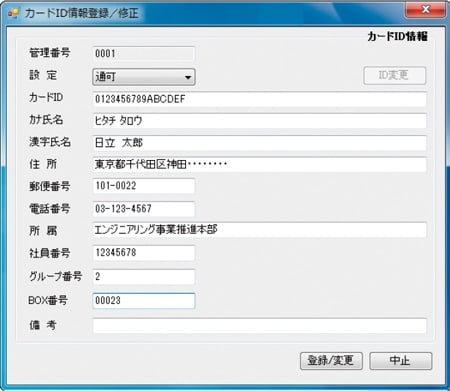

SANnextのICカードID情報管理画面

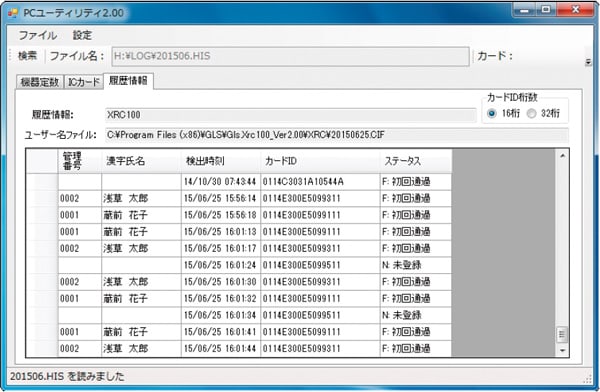

入退室履歴閲覧

microSDカードに蓄積された入退室履歴を閲覧

SANnextの入退室履歴閲覧画面

外部機器設定

内蔵I/Fにおけるさまざまな機器と連動設定

内蔵I/F 用途
リレー接点出力 3
  • 自動ドア、シャッタ、駐車場ゲート、フラッパゲートなどの無電圧接点出力による制御
  • マグネット式電気錠(有電圧B接点)、警報出力、タンパ出力などに利用
フォトカプラ入力 3
  • アクティブスイッチ入力、警備機器ループ監視、火災報知器などの非常解錠入力、警備機器のリーダ停止入力などに利用

ネットワークを使った集中管理(集中管理ソフト:オプション)

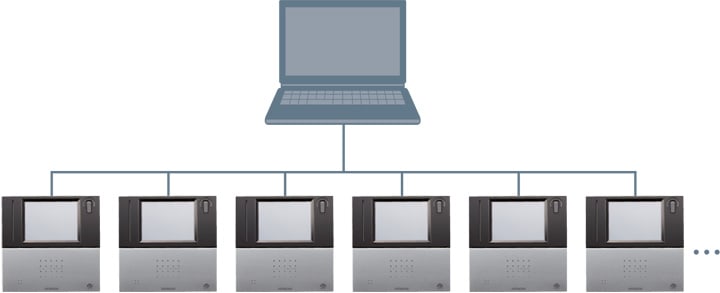

PCで集中管理をしている様子を示す図版

ソフト機能概要

  • ICカード受信データ表示
  • ドア開閉履歴表示
  • エラー履歴のリアルタイム表示
  • 各扉の手動/自動制御(連続解錠、一回解錠、リーダ停止/動作)
  • ランク(通過権限設定)の作成、変更
  • カレンダデータの作成/変更
  • ICカード情報を入退室コントローラに新規登録/追加登録/変更/削除
  • 外部機器設定

仕様

外観・寸法

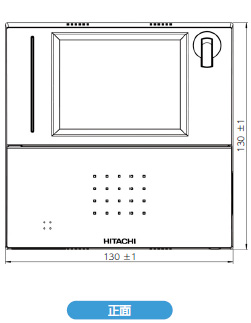

SANnextの正面の外観・寸法図

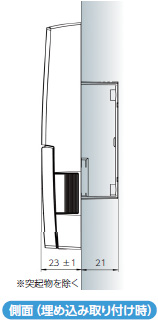

SANnextの側面の外観・寸法図

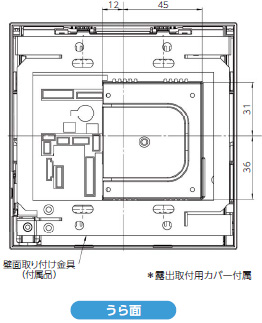

SANnextの裏面の外観・寸法図

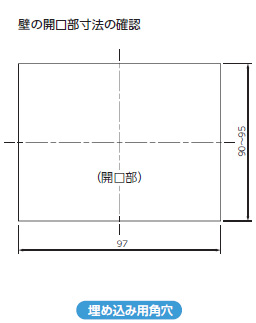

SANnextの埋め込み用角穴の外観

仕様表

スタンドアロンモデル ネットワーク対応モデル 子機
型式 SG1-※1 SG1E-※1 SG1C-※1
電源電圧 DC23~25V
消費電流 最大350mA(リーダ単体) 最大220mA
使用温度範囲 0~40℃
使用湿度範囲 20~80%RH(結露なきこと)
外形寸法 130(W)×130(H)×44(D)mm 70(W)×120(H)×22(D)
重量 約400g(露出取付カバー含まず) 約100g
表面材質 ABS樹脂
取付方法 壁面固定(配線孔は背面のみ)
外部出力 施錠出力:1ch
リレー出力(無電圧接点):3ch(1A 30VDC 抵抗負荷)
外部入力 フォトカプラ無電圧入力:3ch(18mA以下)
通信方式 RS485 RS485 および イーサネット RS485
カード登録枚数 9,999枚
リムーバブルメモリ micro SDカード
操作 3.5インチ カラータッチパネル(QVGA)
音声案内 専用音声ICによるパターン音声案内
  1. 本体色を表します。G = グレー/W = ホワイト
