概要
節電対策を「デマンド監視」でサポート。
節電対策の基本は、電力使用量の「見える化」です。短期間で、手軽に設置できます。また、拡張時にも柔軟に対応します。
特長
LAN、無線通信網を利用して電力監視・機器の状態監視が可能
- 電力監視ユニット、状態監視ユニットなど、目的に応じた機器を用意（電圧、電流、電力量、温度、圧力、流量、警報、漏れ電流など）
- WebコントローラによりLAN接続が容易、既設制御盤にも設置が簡単
無線通信網により、セキュアなデータ収集システムの構築が容易
- オフィス、工場等のデータを専用線の設置工事なしに監視が可能
- 社内情報システム網と別回線のシステム構築や回線の改変が容易（携帯無線端末CPTransによりau網に接続し、よりセキュアなシステムを構築）
デマンド監視ソフトを標準装備、デマンド制御にはオプションで対応
- 電力管理、トレンドグラフ、デマンド管理、温度管理など
画面例
- 本画面はイメージ図であり、実際の画面と異なります

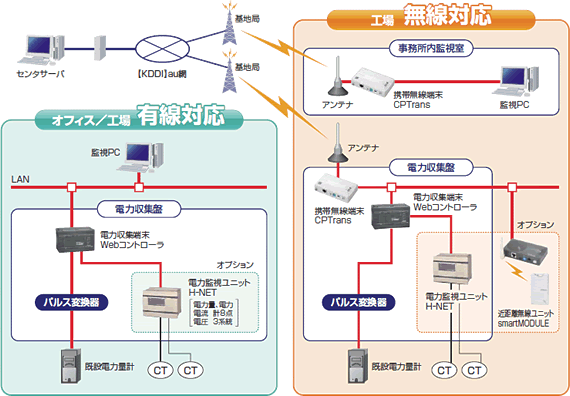

主な仕様
| 区分 | 無線端末 | 有線対応 | |
|---|---|---|---|
| 構成機器 | 携帯無線端末【CPTrans】 | ○ | ― |
| 電力収集端末【Webコントローラ】 | ○ | ○ | |
| パルス変換器 | ○ | ○ | |
| 電力監視ユニット【H-NET】 | オプション | オプション | |
| 近距離無線ユニット【smartMODULE】 | オプション | ― | |
| 監視ソフト | ○ | ○ | |
| 構成機器、機能 | 主な仕様 | |
|---|---|---|
| 構成機器 | 電力監視ユニット【H-NET】 |
【H-NET 電流、電力演算ユニット DE-8IWH3BM】 電流、電力、電力量など8回路、電圧3系統 |
| 電力収集端末【Webコントローラ】 |
【23点タイプ EH-WA23DR】 DC入力24V×13点、アナログ入力×2量、リレー出力×10点、アナログ出力×1量 |
|
| 携帯無線端末【CPTrans】 |
cdmaOne/CDMA 1X、 （上り）最大64kbps、（下り）最大144kbps 外部インターフェース：10/100BASE-T |
|
| 監視ソフト機能 |
デマンド監視
トレンドグラフ
帳票出力 |
|
本システムは個別にお打合わせの上、お見積りさせていただきますので、営業窓口にお問い合わせください。

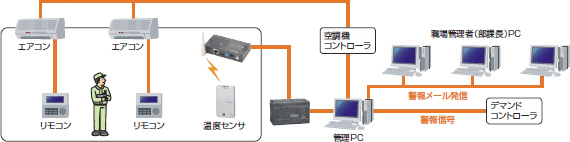

デマンド制御システム例（空調節電管理システム）
- 無線温度センサで作業位置での温度監視
- 設定温度で空調機をON－OFF
- デマンド警報信号で空調機停止、リモコン操作禁止
- デマンド警報信号で職場管理者へメール発信
