省エネルギーソリューション「SANFEMS®エネルギー監視統合システム【SEMS®

概要

2010年施行の改正省エネ法では、事業者(企業)単位の省エネ管理が義務づけられます。
そこで、日立産機システムは省エネのPDCAをまわす原動力は「見える化」であると考え、分散した複数拠点の末端から全社の統合管理まで、日々管理できる『日立エネルギー監視統合システム』をご提案します

システム構成

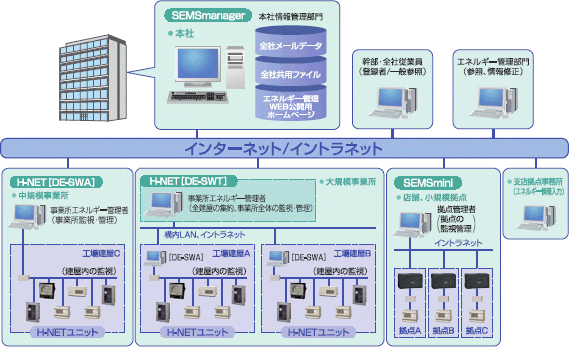

エネルギー監視統合システムの概要

特長

社内イントラを有効活用して、「全社の見える化」を実現

エネルギーデータの管理を個人から企業に移します。
使いなれたパソコン上で、社員全員が、情報を共有できます。

本社・本部では、企業全体はもちろん、各所のデータも図または表で見ることができます。自動計測している拠点からは、前日のデータが1日1回送られてきます。自動計測していない拠点では、月に1回、エネルギーデータを手入力します。本社・本部の環境省エネ管理部署では、「環境会議資料」「省エネ法対応報告書」「省エネ計画策定」などにデータを活用し、省エネ推進を牽引します。

入力メニュー

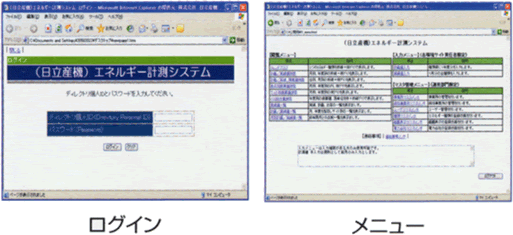

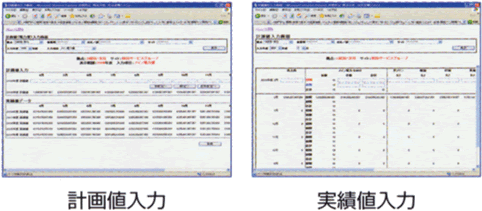

入力メニューの画面

閲覧メニュー

閲覧メニューを通じて、全社のエネルギーを「見える化」できます。
計画/実績管理が可能です。他拠点との比較が可能です。

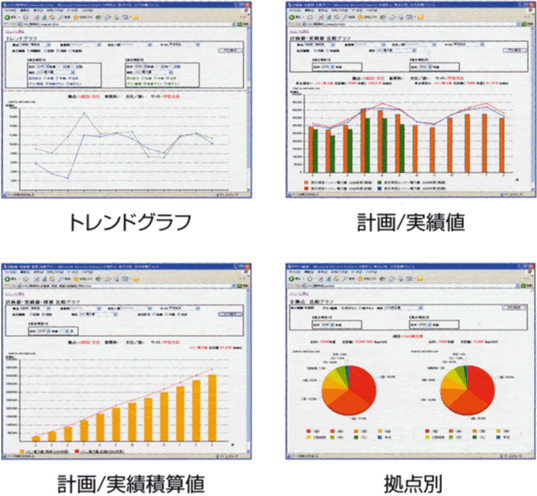

トレンドグラフ、計画/実績値、計画/実績積算値、拠点別の画面例

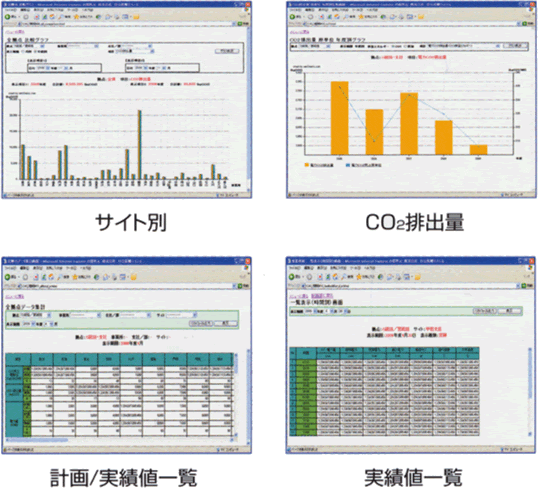

サイト別、CO2排出量、計画/実績値一覧、実績値一覧の画面例

多彩なデータ収集システム

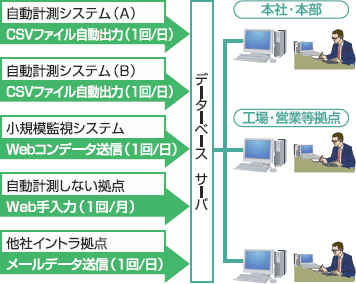

自動計測システム、小規模監視システム、自動計測しない拠点、他社イントラ拠点からデータベースサーバ、本社・本部、工場・営業等拠点へのデータ収集の様子を表す図

自動計測システム導入拠点からの「CSV自動出力」

自動計測を導入した拠点からは、CSVファイルで自動出力します。

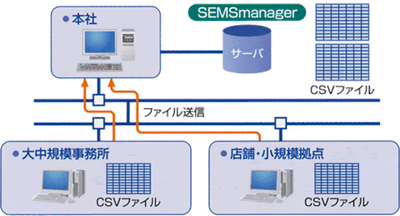

CSV自動出力の説明図

小規模監視システム(Webコントローラ内蔵)からのデータ送信

小規模拠点からは、監視端末ユニットによって、エネルギーデータを自動的に収集します。

監視端末ユニット(データ収集ユニット内蔵)
監視端末ユニット(データ収集ユニット内蔵)の写真
Webコントローラからのデータ送信
Webコントローラからのデータ送信の図

Web画面からの手入力

自動計測をしない拠点では、Web画面から、データを手入力します。

支店拠点事務所(エネルギー情報入力)
支店拠点事務所(エネルギー情報入力)の画面

他社イントラ拠点からの「メールデータ送信」

他社イントラ拠点や海外拠点からのデータ送信に適用します。

他社イントラ拠点からの「メールデータ送信」
メールを利用してデータを集計

社内LANに接続できない遠隔地のエネルギーデータをメールで送信します。

送信ユニット SEMSgate
送信ユニット SEMSgate

予防保全と省エネのポイントを「見える化」

エネルギー管理指定工場1種、2種等の大中規模事業所には、省エネのPDCAをまわす原動力として、電力監視システム「H-NET」をお勧めします。
信頼性の高い各種のデータ収集ユニットと、標準ソフトウェアをご用意し、シンステム構築から機器設置、工事まで、一貫してお受けします。監視点数は、1~数千点まで、ご要望に応じフレキシブルに対応します。
導入後の活用についても、当社事業所での事例等をご紹介し、サポートします。

配電・ユーティリティ監視システム【H-NET】:標準ユニット

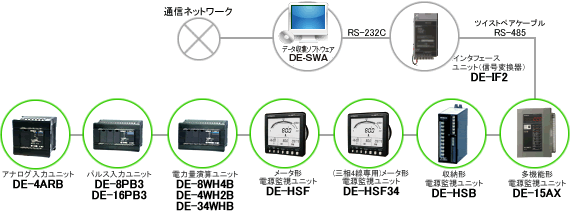

H-NET 標準ユニットの図

低圧絶縁監視システム

絶縁監視の導入メリット
  • 24時間監視で停電が不要。
  • 絶縁劣化兆候の早期発見、先手管理が可能。(予防保全)
  • 年次点検時の絶縁抵抗試験が軽減可能。

低圧絶縁監視システム

ZE-6NF
ZE-6NF
ZE-2CNFF
ZE-2CNFF

データ収集ソフトウェア(形式:DE-SWA)での表示画面例

スケルトン画面
デマンド監視画面
帳票画面
トレンドグラフ画面
計測値画面
警報情報画面

システム仕様

統合管理ソフト SEMSmanager
動作環境 OS Windows Server
データベース Oracle
WEBサーバ Oracle
入力機能 CSV自動入力、Webコントローラ受信、Web手入力、メール受信
閲覧機能 日報・月報・年報、全社・拠点、種別、換算値、比較他
電力監視データ収集ソフト DE-SWA
適用パソコン・OS Windows2000/XP
RS-232Cシリアルポート付
メモリ256MB以上、HDD400MB以上
接続ユニット 121台/系統(DE-SWTは30系統まで)
データ収集 1回/10分
小規模監視システム SEMSmini
構成端末 電力監視ユニット [H-NET 電流WH演算ユニット DE-8IWH3B]
電流、電力、電力量など8回路、電圧3系統
Webコントローラ [23点タイプ EH-WA23DR]
DC24V入力×13点、アナログ入力×2チャンネル、リレー出力×10点、アナログ出力×1チャンネル
[増設ユニット EH-A4ERTD]
RTD×4チャンネル
ソフト機能 監視 [電力][電力量][温度]
操作・管理 [デマンド監視][省エネ効果][設備台帳][情報入力]
管理 [トレンドグラフ][詳細データ保存]
