エネルギーソリューションエネルギー回収システム

概要

ここにも利用できるエネルギーがあります。未利用水力エネルギーを利用しませんか?

現在、地球温暖化問題への世界的な取り組みが進む中、環境へ与える負荷が小さく、資源制約の少ないクリーンな未利用エネルギーの有効活用が求められています。日立では、これまで見逃されていた未利用水力エネルギーを発電水車により電気エネルギ-として回収する「エネルギー回収システム」をご提案します。回収した電力は設備の動力を低減したり、照明・給湯用などさまざまな用途でご活用いただけます。GX推進法が施行されて以来、省エネニーズはますます高くなっています。日立はエネルギー回収システムでお客さまのソリューションにお応えします。
「エネルギー回収システム」は、有効落差に応じた水車の最適回転速度制御により高効率のエネルギー回収を実現し、また配管の途中に設置可能なように発電機一体型インライン水車を採用し、小型コンパクト化を実現しました。
環境への負荷低減を目的に当社の流体技術・モータ・制御の技術を結集し、未利用エネルギーの高回収を実現した特長ある製品です。

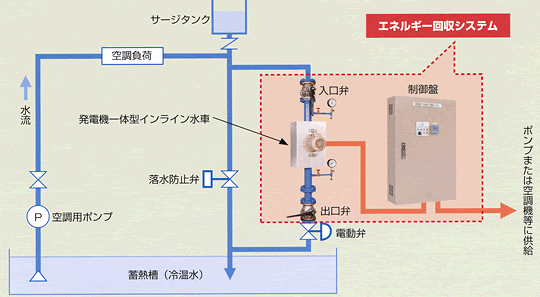

エネルギー回収システム構造図
3kWクラス機種の例
3kWクラス機種の例の写真

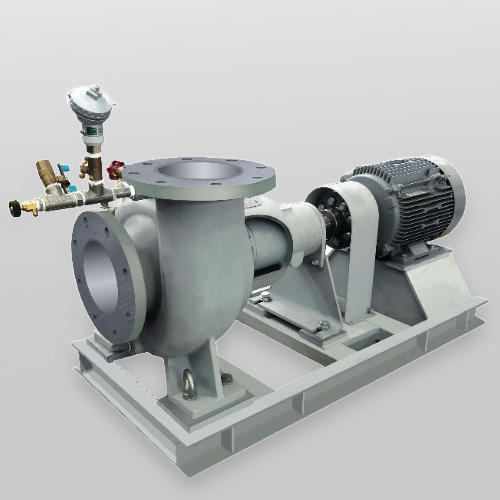

5kWクラス機種の例
5kWクラス機種の例の写真
9kWクラス機種の例
9kWクラス機種の例の写真

特長

エネルギー回収率約60%の高効率

例えば、有効落差35m、流量2.8m3/minの場合に出力9kWを実現。(エネルギー回収率がMAX59%)

電気出力のため多様な負荷に対応が可能

インバータ駆動している機器には、コントローラから直接インバータへ直流送電。また、系統連系装置を介して、三相200Vの交流送電も可能です。

落差、流量に応じ、さらに多くの電力回収も可能

ビルや設備位置の高さ、落差、流量に応じてより多くの電力を回収できます。高層で落差が大きい場合は水車を直列運転させ、また流量が多い場合は並列運転させるなど、規模に見合った対応が可能です。

省スペースで取り付けられます

本体は水車、発電機が一体構造で、小型、軽量。配管途中に設置可能なインライン設計(5kWクラスを除く)で、狭い空間でも取り付けられます。

バイパス配管(オプション)も可能

水車・発電機本体の保守時も、バイパス配管設置により運転に支障はありません。

用途

適用基準

使用環境 周囲温度:0~40℃(凍結なし)
周囲湿度:20~85%(結露なし)
使用条件 水質:水道水相当pH5.8~8.6(不凍液混入は可能)
液温度:0~80℃(ただしEBS-F150Lは0~40℃)
設置場所 屋内推奨(屋外設置の場合はお問い合わせください)

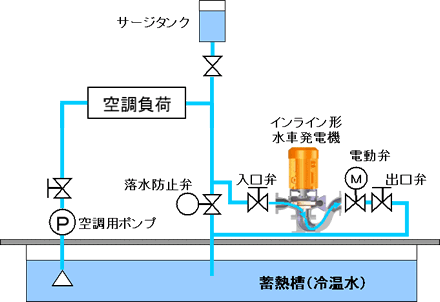

建物空調における適用例

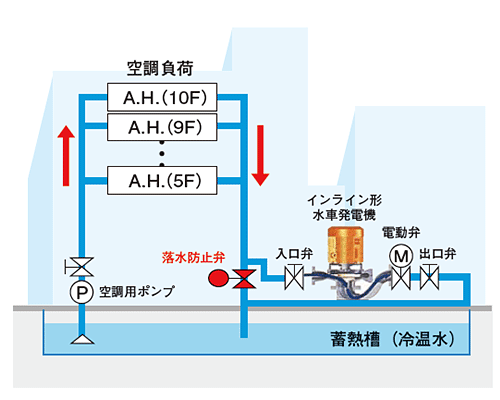

ビル空調の事例
ビル空調の事例の図

流量変化に対応して水車および電動弁を制御し、環水配管の圧力を一定に保ちます。

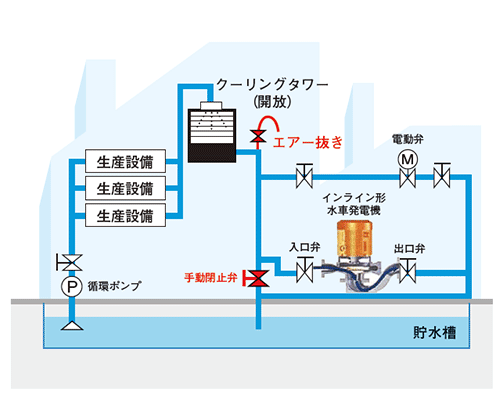

工場における冷却水系統の事例
工場における冷却水系統の事例の図

・環水配管内を満水状態にするため、エアー抜きが必要になります。
・水車にバイパス配管を設け、発電が停止したときに電動弁を開き、クーリングタワーからのオーバーフローを防止します。

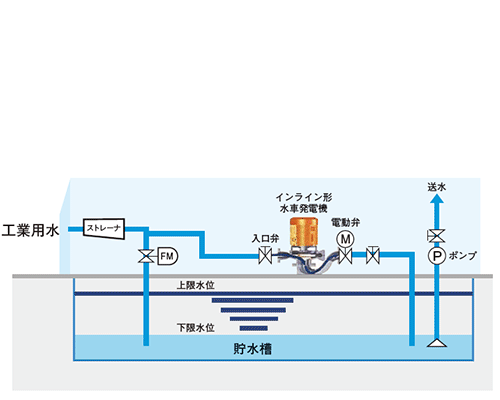

工業用水導入部の事例
工業用水導入部の事例の図

通常は水車を介して工業用水を貯水槽に取り込みます。ポンプからの送水量が増え、貯水槽の水位が下限水位になるとFM弁を開き補給量を増やします。ポンプからの送水量が減り貯水槽水位が上限水位になると電動弁とFM 弁を閉じ水車は停止します。

  • 工業用水を利用する際は水道事業者に水車設置の可否を必ず確認してください。

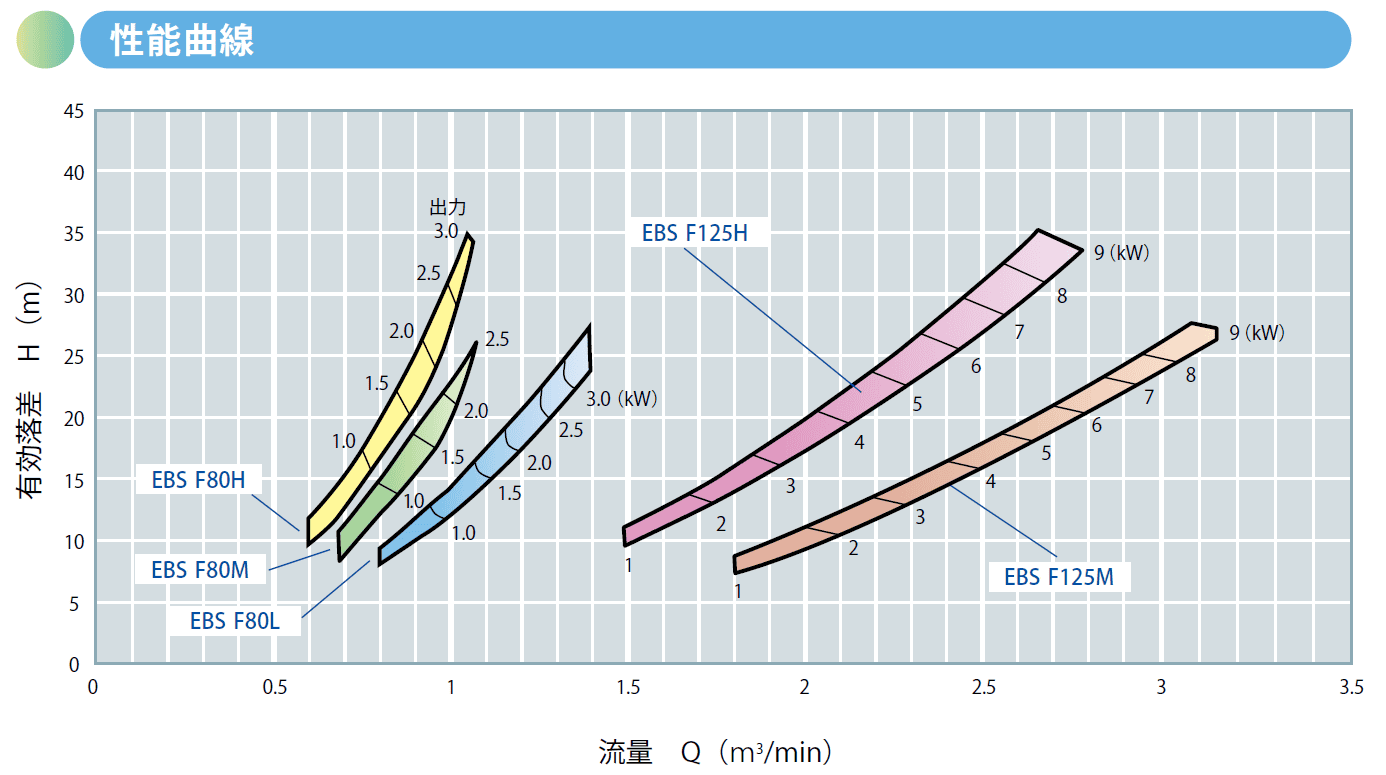

性能曲線

性能曲線のグラフ

製品仕様

項目 EBS-F80H EBS-F80M EBS-F80L EBS-F125H EBS-F125M EBS-F150L
水車口径 80mm 80mm 80mm 入口100mm
出口125mm
入口100mm
出口125mm
150mm
発電効率 MAX 56% MAX 57% MAX 61% MAX 59% MAX 66% MAX 57%
出力 0.5~3.0kW 0.5~2.6kW 0.5~3.5kW 1.0~9.0kW 1.0~9.0kW 0.3~4.6kW
流量 0.6~1.05m3/min 0.7~1.08m3/min 0.8~1.38m3/min 1.5~2.8m3/min 1.8~3.15m3/min 2.5~4.8m3/min
有効落差 10~34m 9~26m 8~27m 10~35m 8~26m 2.9~10.4m
最大流入圧力 1.0MPa 1.0MPa 1.0MPa 1.0MPa 1.0MPa 0.23MPa
重量 53kg 48kg 46kg 182kg 182kg 182kg

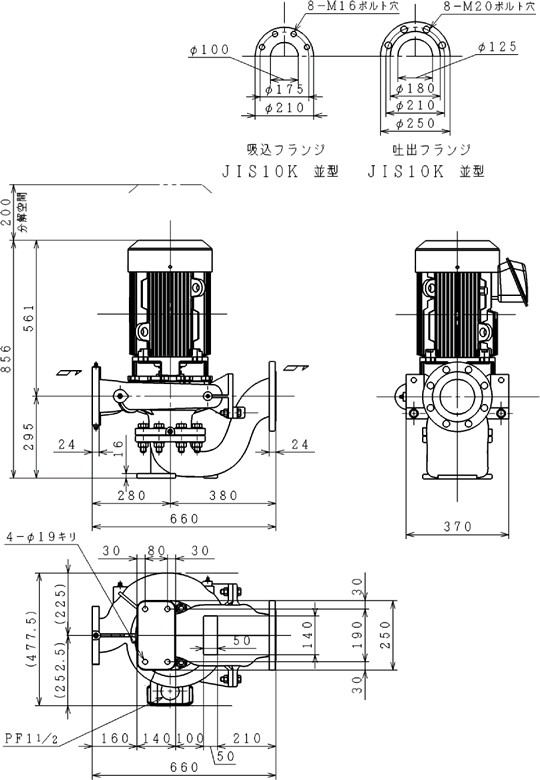

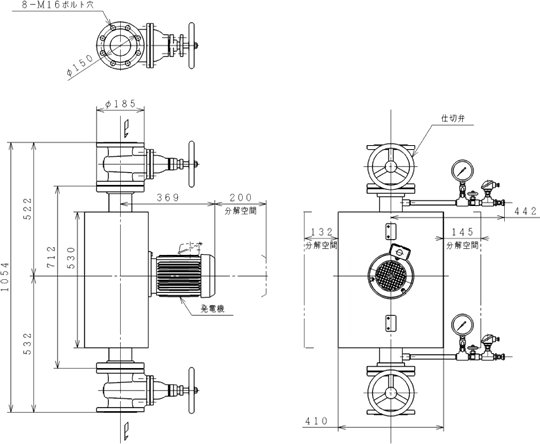

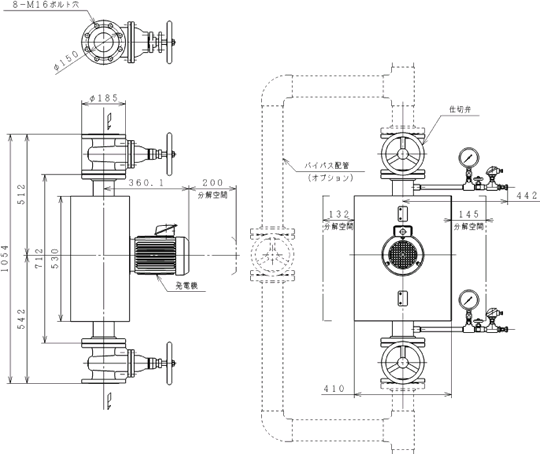

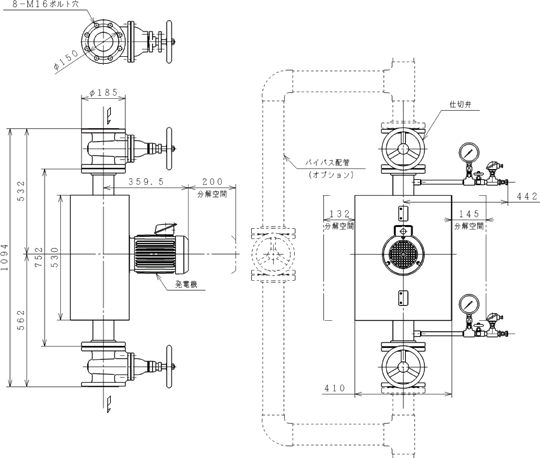

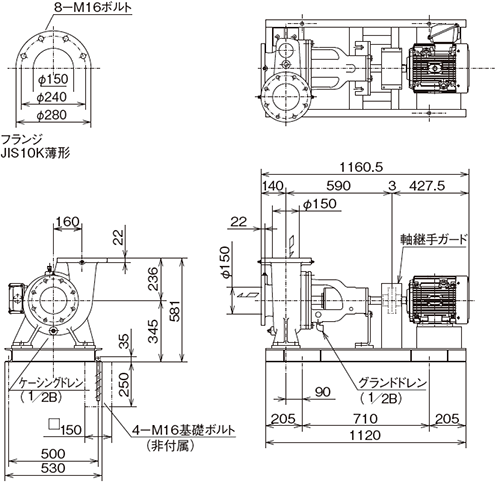

寸法図面

水車本体

制御盤本体

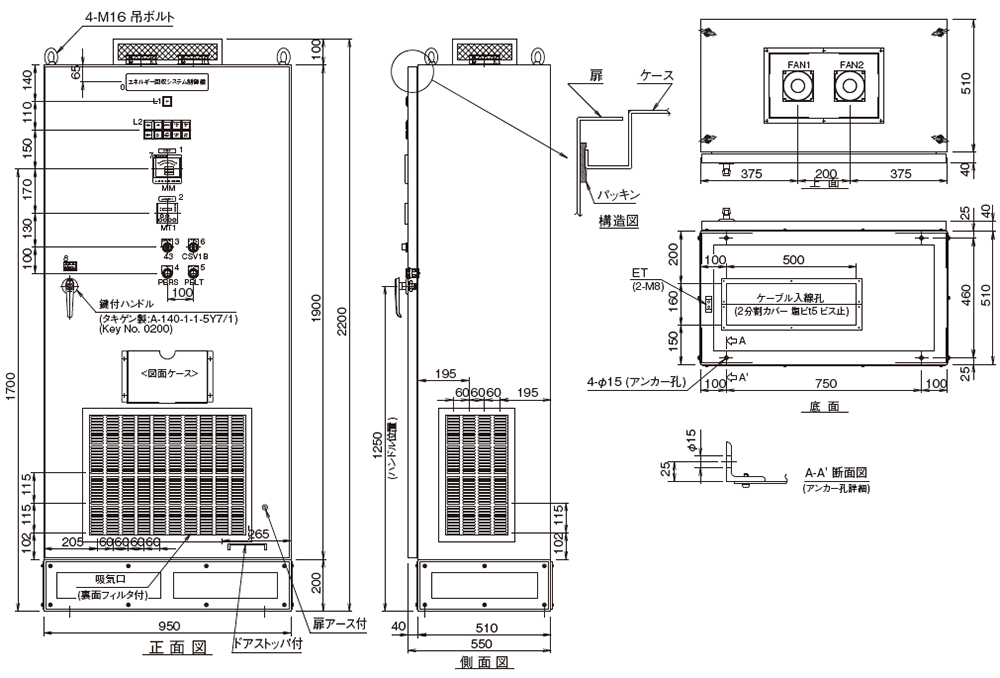

制御盤寸法図

省エネ効果

【省エネ効果計算式】

省エネ効果金額=エネルギー回収システム出力×電気代単価×稼働時間×年間稼働日

【例1】コンピュータ室の空調、工場設備の冷却水など連続運転する場合
流量2.8(m3/min)、有効落差33(m)の場合9(kW)を出力
年間省エネ効果金額=9(kW)×19(円/kWh)×24(hr)×365(日)=1,497,960円

【例2】オフィスビルなど季節により稼働状況が変化する場合
流量2.1(m3/min)、有効落差32(m)の場合5.4*(kW)を出力

運転方式決定上の注意事項

  1. 年間を通じての最大流量で選定してください。
  2. 流量が水車の適用範囲を超える場合は並列設置になります。
  3. 落差が水車の適用範囲を超える場合は直列設置になります。

【直列運転】

  1. 最大流入圧力(水車入口側圧力)は、製品仕様表の最大流入圧力を超えない範囲となります。
  2. 有効落差は各水車の設置場所で変わります。

【並列運転】

  1. 水車入口側および出口側にヘッダー管が必要となります。
  2. 並列設置の場合でもバイパス管は1本で対応します。(但し、最大流量によりバイパス管口径は異なります。)
