故障率比 60%減
(弊社従来品バネ操作VCB比較)
保守時間比 60%減
(弊社従来品バネ操作VCB比較)
長寿命コンデンサを使用し、省エネを実現。
消費電力 80%減
(弊社従来品バネ操作VCB比較)
V-6F-12A FA (旧型電動バネ式)
仕様:7.2kV 600A 12.5kA
消費電力・・・350W(最大電流3.5A)
V-6F-12C MAC (ハイブリッド式)
仕様:7.2kV 600A 12.5kA
消費電力・・・70W(最大電流0.7A)
従来ばね式 | ハイブリッド式 | |
---|---|---|

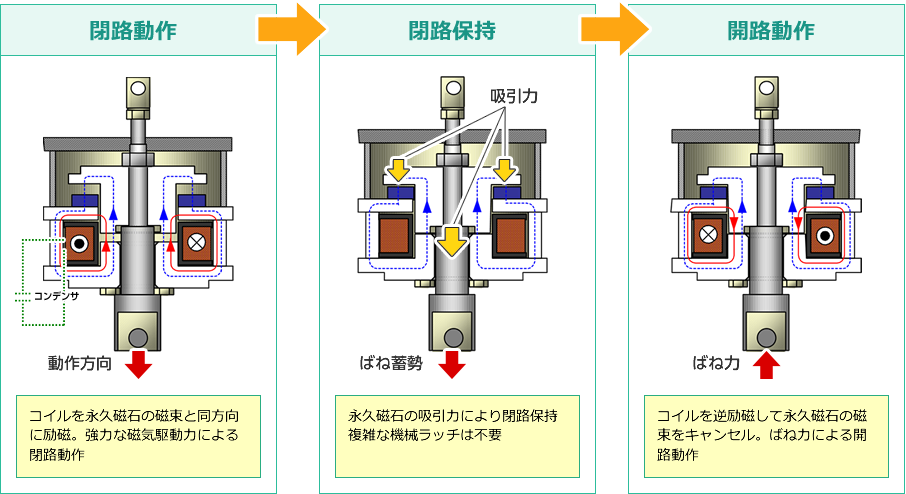

構造 | ![]() |
![]() |
普通点検 | 周期:2,000回又は3年毎
|
周期:3,000回又は6年毎
|
細密点検 | 周期:6年毎 普通点検と
|
周期:12年毎 普通点検と
所要時間:105分/台(44%) |
期待寿命 | 10,000回又は20年 | 10,000回又は20年 |
いま、信頼性、保守軽減、省電力のニーズにお応えします。
充実のラインアップ。お客さまの計画・ニーズに適した真空遮断器をご提供します。
定格電流 | 600A 以下 | 1,200A | 2,000A | 3,000A | |
---|---|---|---|---|---|
定 格 遮 断 電 流 |
12.5kA | V-6F-12C MAC V-6F-12SC MAC V-6F-12i MAC V-6F-12Si MAC VS-6F-12(S)(K) MAC VSC-6F-12(S) MAC |
V-6L-20A MAC | V-6T-20A MAC | V-6W-40A MAC V-6W-40G MAC |
20kA | V-6F-20B MAC V-6F-20H MAC |
||||
25kA | V-6F-25 MAC V-6F-25F MAC |
V-6L-25 MAC | V-6T-25 MAC | ||
31.5kA | V-6L-40A MAC V-6L-40G MAC |
V-6T-40A MAC V-6T-40G MAC |
|||
40kA |
定格電流 | 600A 以下 | 1,200A | 2,000A | |
---|---|---|---|---|
定 格 遮 断 電 流 |
16KA | V-3F-16A MAC V-3F-16G MAC |
V-3L-25A MAC | V-3T-25A MAC |
25KA | V-3F-25A MAC V-3F-25G MAC |
