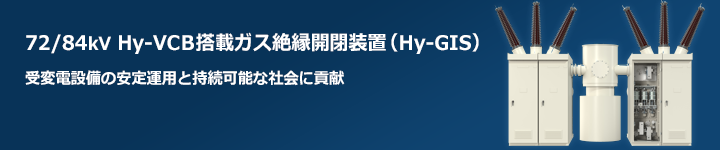

受変電・配電システム 72kV/84kV ガス絶縁開閉装置（Hy-GIS）

C-GISの絶縁技術にHy-VCBの技術を融合。高信頼性と省メンテナンスを実現

目次

ハイブリッド形VCBの採用
安全性
メンテナンス性
環境性
仕様表

ハイブリッド形VCBの採用

操作機構の部品点数を当社従来比85%削減、また全ての摺動部に固体潤滑を採用することでグリースレスを実現し、信頼性・安全性が向上しました。
部品点数の削減、グリースレスによりメンテナンス性向上し、LCC^※の低減を実現しました。

LCC（Life Cycle Cost）：イニシャルコストにランニングコストを加えた製品の生涯コスト。

安全性

母線を含む主回路機器を、接地された強固な金属容器内に収納することにより、安全性を確保しています。
不燃性SF₆ガス絶縁です。
ガス圧力が大気圧まで低下してしまった場合でも、系統電圧に耐える絶縁性能を確認しています。

メンテナンス性

ハイブリッド形VCB採用により、点検作業の低減と点検周期の延長を実現しました。

環境性

最適な収納機器レイアウト設計、低ガス圧力化によりSF₆ガスの使用量を従来機比14%低減し、持続可能な社会の実現に貢献します。

仕様表

項目		定格仕様
定格電圧		72kV	84kV
雷インパルス耐電圧		350kV	400kV
商用周波耐電圧		140kVrms	160kVrms
定格電流		800A/1,200A
定格周波数		50Hz/60Hz
定格遮断電流		25kA
定格投入電流		62.5kA
定格短時間耐電流		25kA(2s)
SF₆定格ガス圧力 (最低保証ガス圧力)(at 20℃)	GIS区画	0.07MPa G　(0.05MPa G)
SF₆定格ガス圧力 (最低保証ガス圧力)(at 20℃)	VCT区画	0.16MPa G　(0.13MPa G)
準拠規格		JEC-2350　(2016) JEM 1499　(2012)
EDSの開閉性能	進み小電流開閉	84kV、0.1Aｘ200回
EDSの開閉性能	遅れ小電流開閉	84kV、3Aｘ100回
