受変電・制御システム 72kV/84kV エコシフトGIS（代替ガス型）

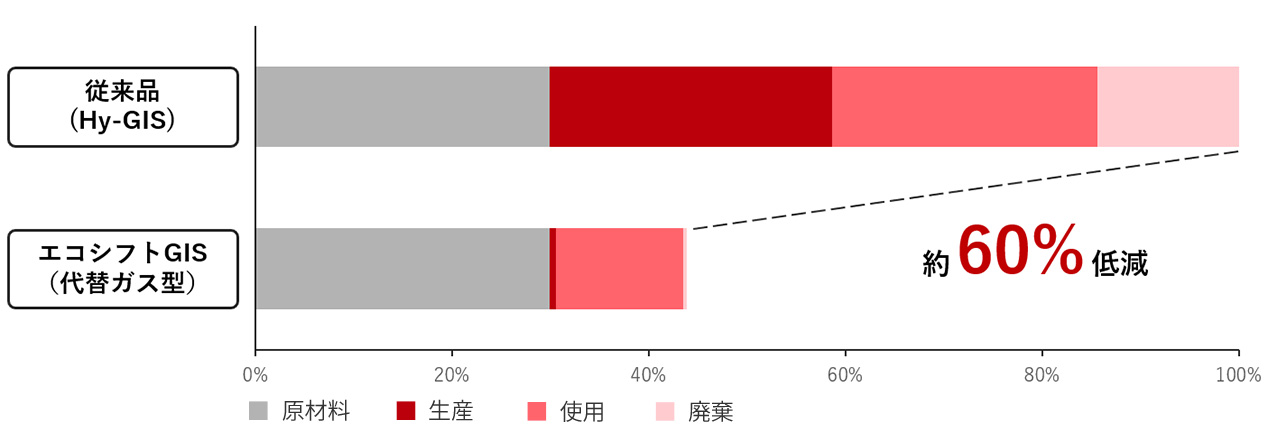

• LCA^※1におけるCO₂等価排出量を、従来品（Hy-GIS）比で約60%低減^※2します

1.  LCA（Life Cycle Assesment：ライフサイクルアセスメント）とは、製品・サービスや組織の全ライフサイクルを通じた環境影響評価手法です。
2.  一般社団法人日本電気工業会（JEMA）の環境技術専門委員会 LCA対応分化会の資料を参考に算出、同構成のGIS本体1bayでの比較です。

従来品（Hy-GIS）と同等の外形寸法を実現。設備スペースに制約のある現場にも柔軟に対応し、脱SF₆化をサポートします。

• 操作機構の部品点数を当社従来比85%削減、また全ての摺動部に固体潤滑を採用することでグリースレスを実現し、信頼性・安全性が向上しました。
• 部品点数の削減、グリースレスによりメンテナンス性向上し、LCC^※2の低減を実現しました。

1.  ハイブリッド形VCB：永久磁石、電磁石、ばね作動機構を組み合わせたVCB（Vacuum Circuit Breaker：真空遮断器）
2.  LCC（Life Cycle Cost）：イニシャルコストにランニングコストを加えた製品の生涯コスト。

ハイブリッド形VCBの採用により、点検作業の低減と点検周期の延長を実現しました。

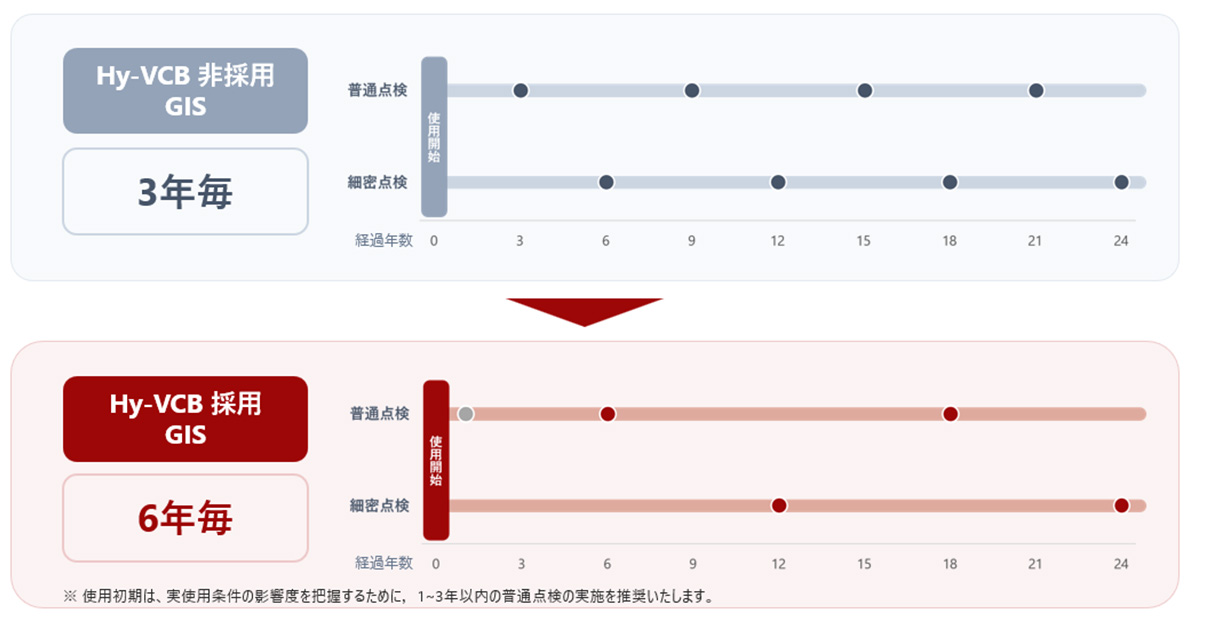

点検周期の比較

Hy-VCB採用GISは、点検周期を3年毎から6年毎へ延長。

• 図は点検周期の比較イメージです。実際の周期は運転条件・環境により異なります。

• 母線を含む主回路機器を、接地された強固な金属容器内に収納することにより、安全性を確保しています。
• 代替ガスはCLP規則^※1においてSF6と同じカテゴライズ^※2の安全なガスであり、また、大気中で分解されます。^※3

1.  CLP規則：国連が策定したGHS（化学品の分類および表示に関する世界調和システム）に基づく、EUの化学品の分類・表示・包装に関する規則。
2.  代替ガスのCLP規則の急性毒性について、ATE>20,000ppmのカテゴリ5(非分類扱い、SF6と同じ)です。
3.  代替ガス中、絶縁性能に強く影響する成分の大気寿命は30年です。
