マーキング機器・システム 日立産業用サーマルインクジェットプリンタ　XJ-CL10

XJシリーズは、多様なインクのラインアップから基材条件に最適なソリューションを選択できます。段ボールやクラフト袋はもちろん、フィルム、プラスチック容器、ガラスなどさまざまな素材に対して、高品質・高解像度の印字が可能です。
シンプルでありながらパワフル。それが日立サーマルインクジェットプリンタXJシリーズです。

目次

特長

独自技術のエコ印字モードでランニングコスト低減

日立独自のエコ印字モードなら、印字エリアごとにインク密度 (印字の解像度)を4段階（100％、75％、50％、25％） で設定できます。
2次元コードは鮮明に 100％、シンプルな文字列は50％ といった使い分けにより、 最低限のインク消費でランニングコストをかしこく削減できます。

例えば、一目で内容がわかるような文字情報は密度を下げ、読み取り性能が重要な2次元コードにはしっかりインク を使う、といった設定が可能です。用途に応じてインク量を最適化することで、インクのランニングコスト低減 に貢献します。

インク使用量を30％低減

すべて解像度300dpiで印字した場合と比較して、上記印字パターンの場合、
インク使用量を 約30％低減

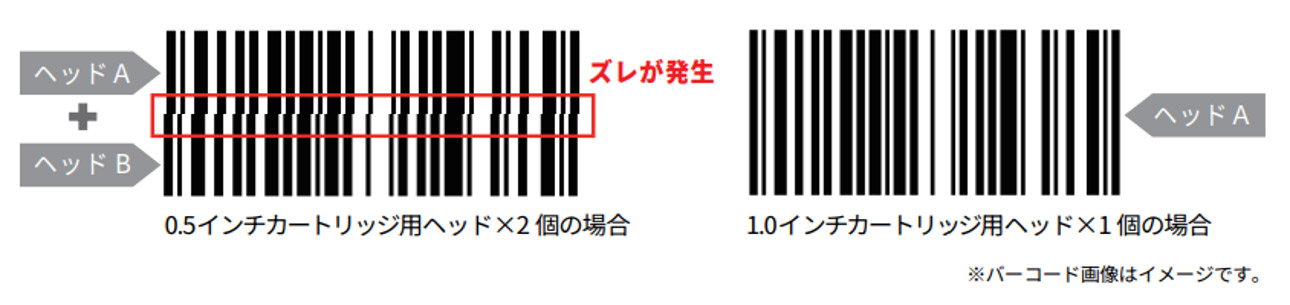

1ヘッドで、最大印字高さ25.4mmの高解像度印字

XJシリーズは1.0インチ、0.5インチカートリッジの両サイズに対応します。1.0インチカートリッジなら、これまで2ヘッドで印字が必要だった高さ13mm以上の印字も1ヘッドで印字可能です。これによりヘッド間の印字のズレが発生せず、バーコードや2次元コードを高品質に印字できます。

1ヘッドで、最大印字高さ25.4mmの高解像度印字

カートリッジサイズの変更はアタッチメント交換のみ、各サイズの専用機をそれぞれ購入する必要はありません。
表示ラベルや成分表示など、情報量の多いラベル印字にも最適です。

表示ラベル例、大型・高解像度二次元コード印字例

カンタン設置で、届いたらすぐ使えます

設置から設定までお客さまに実施頂ける簡単設計です。本体だけでなく、本体取付用ブラケットスタンド、ガイド、 工具なども付属します。印字ヘッドには印字開始用センサを搭載、別途センサを取り付けする必要がありません。※
また、印字中にもメッセージ設定の変更ができるため、生産を止めることがありません。

  • 印字対象物により別途センサを用意する必要があります。

本体操作はタッチパネルかパソコンのウェブブラウザ接続※から可能で、上位機器からのリモート操作にも対応します。メンテナンスも定期点検や定期交換部品がなく、日常的 なノズルのふき取りのみで、現場の負担を減らします。

  • ウェブブラウザ接続には、Ethernetケーブルによるコントローラとの接続が必要です

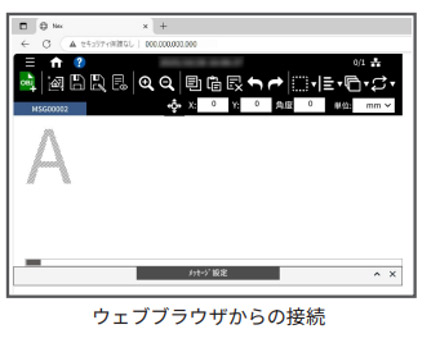

ウェブブラウザからの接続画面

用途に応じたインクラインアップ

印字対象や設置環境に応じて最適なインクを選べるため、さまざまな生産現場のニーズに柔軟に対応できます。
水性インクは紙や木材への印字に適し、溶剤系インクはPE材やPET材、塩ビパイプ、金属など幅広い対象物に対応します。

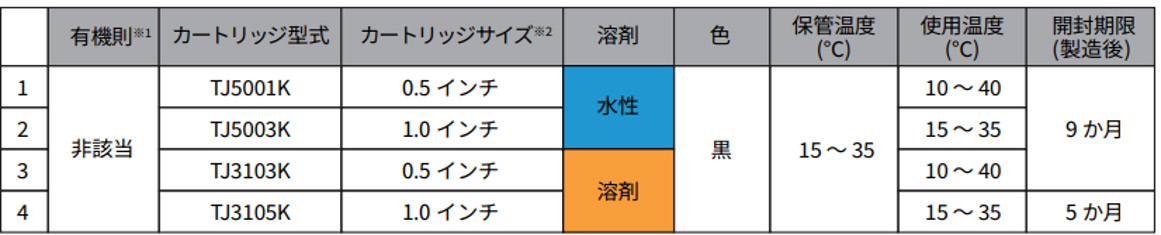

用途に応じたインクラインアップ表
  1. 有機則は有機溶剤中毒予防規則のことで、有機則該当インクは、第２種有機溶剤などを含有し、労働安全衛生法の有機溶剤中毒予防規則（労働省令 36 号）の対象となり、これによる管理が必要です。
  2. 0.5インチ＝12.7mm、1.0インチ=25.4㎜

XJシリーズの使用例

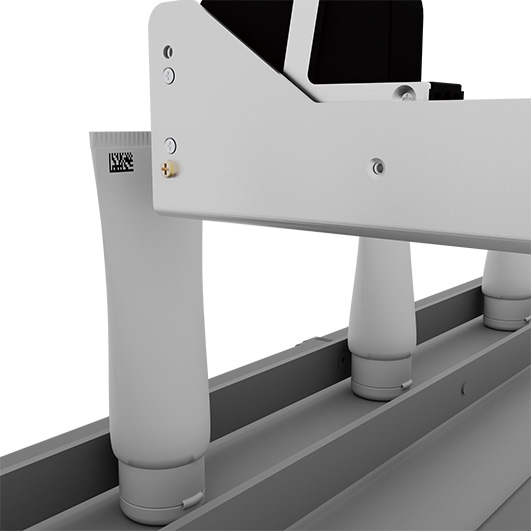

化粧品チューブのような小型パッケージにも高解像度印字

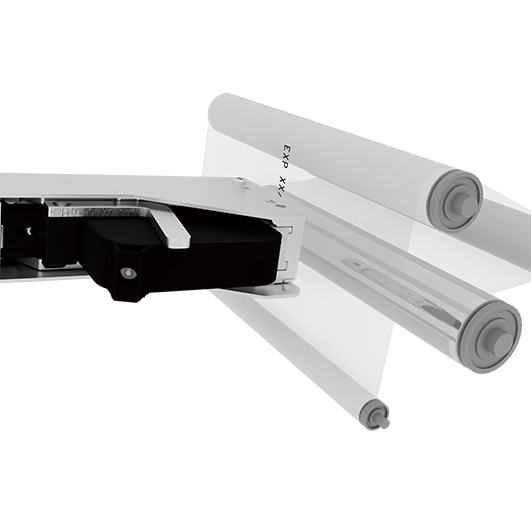

包装フィルムのような薄膜パッケージにも連続印字

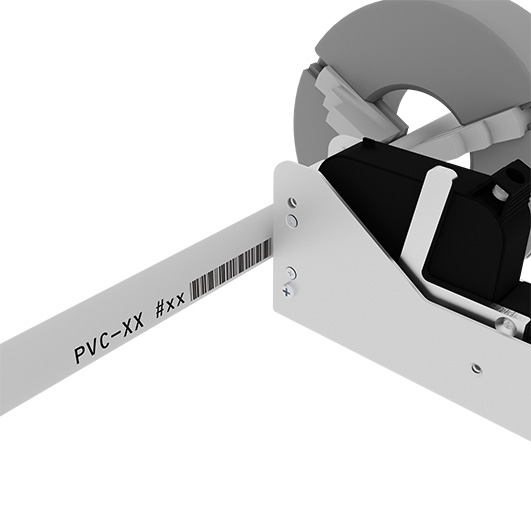

PVCパイプやケーブルなど長尺ワークにも連続印字

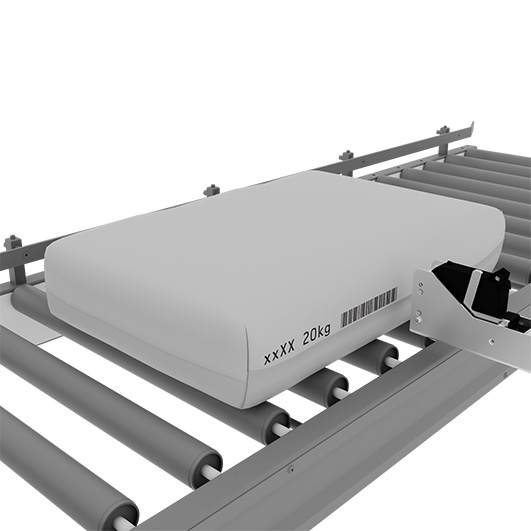

クラフト袋への大文字印字や2次元コード印字でトレーサビリティを強化

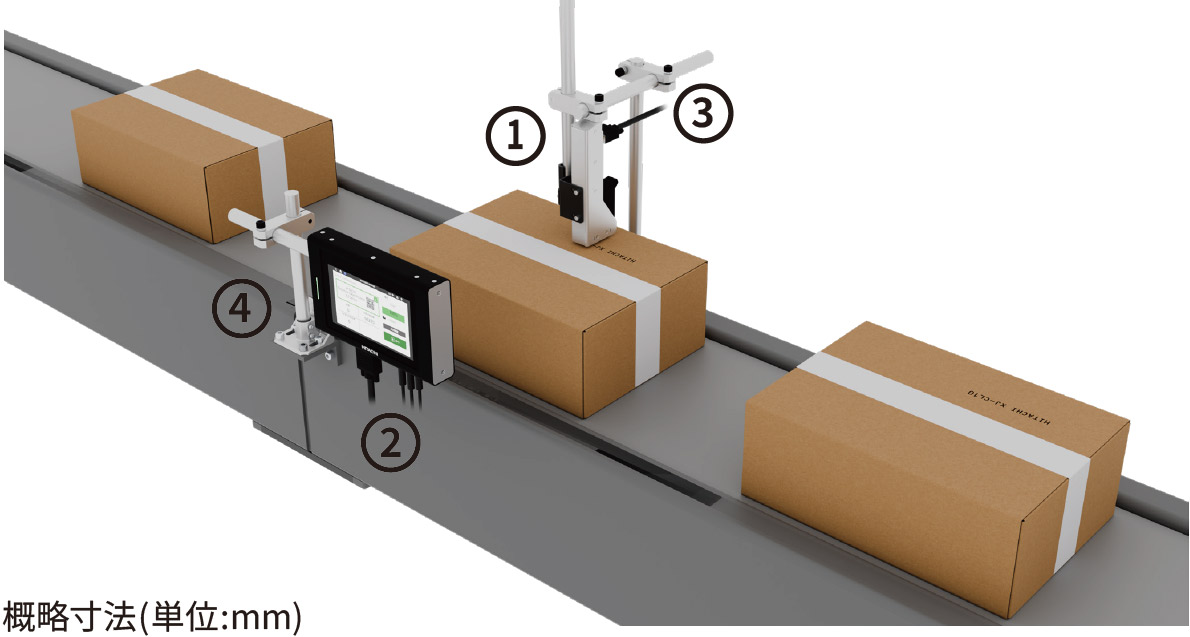

設置例

設置例

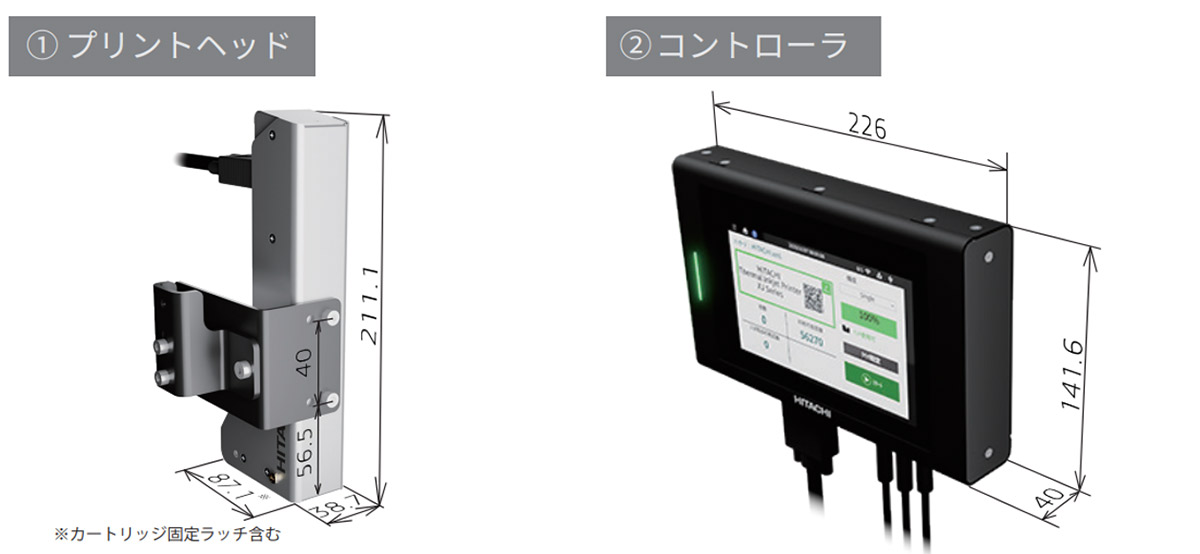

①プリントヘッド②コントローラ

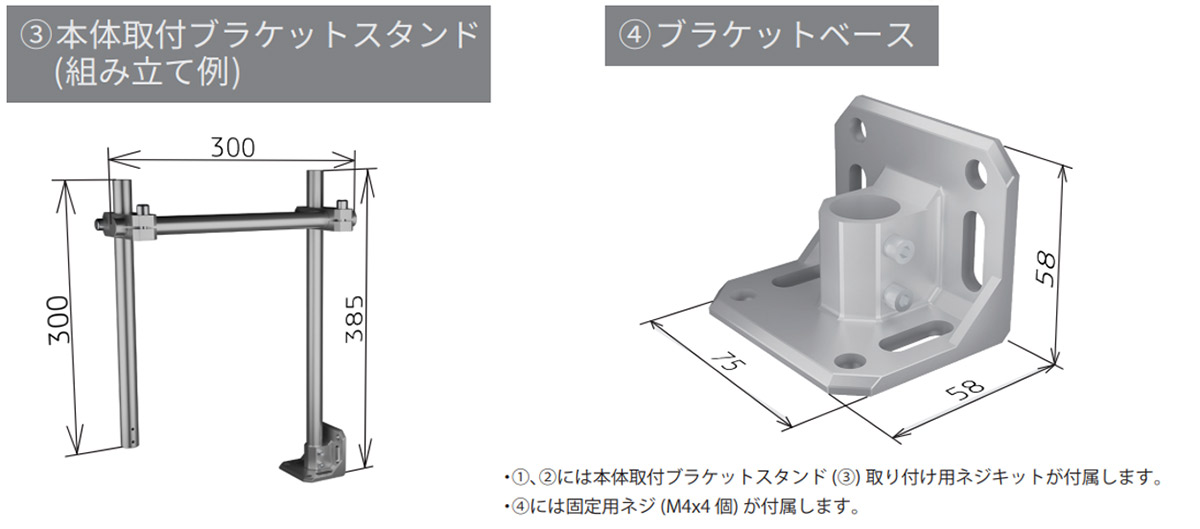

③本体取付ブラケットスタンド④ブラケットベース

仕様

項目

仕様
構成 コントローラ：XJ-CL10（1 プリントヘッド接続）
プリントヘッド：TJ-P100（0.5 インチ、1.0インチカートリッジ対応）
解像度(MAX) 0.5インチ：600（V）×600（H）、1.0インチ：300（V）×600（H)
最大ライン速度 30~240(m/分)@600~75dpi時（インクカートリッジ種による）
環境 コントローラ：0~50℃（0~90%RH)
プリントヘッド：0~40℃(0~90%RH)
印字距離 最大6mm
印字方向 下向き、横向き
表示言語 日本語、英語　他
UI & I/O [コントローラ] 約1.7[kg]
•7インチタッチパネル、800×480
•プリントヘッド接続:D-Sub15ピン
•印字開始センサ、エンコーダ:M8-4 ピンx2
•状態表示灯:M8-6 ピンx1
•RS-232C/RS-485:M8-8 ピンx1
•USBメモリ、Wi-Fi ドングル:USBx2ポート
•LAN接続:RJ45x1ポート
•電源:DCジャックスクリュー型、プッシュ/ロック電源スイッチ
•ステータス表示:LEDインジケータx1

[プリントヘッド] 約0.7[kg] •コントローラ接続:D-Sub15 ピン
•印字開始センサ:M8-4 ピンx1
•ステータス表示:LEDインジケータx1
•カートリッジ識別:リーダx1
バーコード
2 次元コード		 EAN8、EAN13、EAN14、EAN128、UPCA、UPCE、CODE39、CODE128、ITF14(SCC-14)、NVE18(SSCC-18)、INTER25、 CODABAR、PDF417、DATAMATRIX、QRCODE、GS1(DATAMATRIX、DATABAR EXP、DATABAR、QRCODE)、D'MATRIX 8x32、DUN14、Aztec Code
通信プロトコル TCP/UDP、Modbus/TCP、シリアル通信
