マーキング機器・システム

マーキングセル
システム

マーキング機器の集中制御・生産実績収集。
現場の生産性向上とDXに向けた環境整備に貢献します。

概要

マーキングセルシステムとは

マーキングセルシステムは、豊富なソリューション納入実績より、マーキングシステムでニーズの多い機能を IoT対応産業用コントローラに標準搭載したパッケージ製品です。マーキングセル本体とマーキング機器をケーブルで繋ぐだけで、マーキングセル本体付属のタッチパネル端末から一括で通信制御できるようになります。

稼働中のマーキング機器の生産実績はマーキングセルシステムで収集・保存できるので、工場の DX に向けた環境整備に貢献します。また、マーキングセル本体を機能拡張することで、周辺機器や上位システム連動などが可能となり、マーキング機器だけではないシステム構築 を実現します。

  • システム構築条件によって制約事項がある場合がございます。

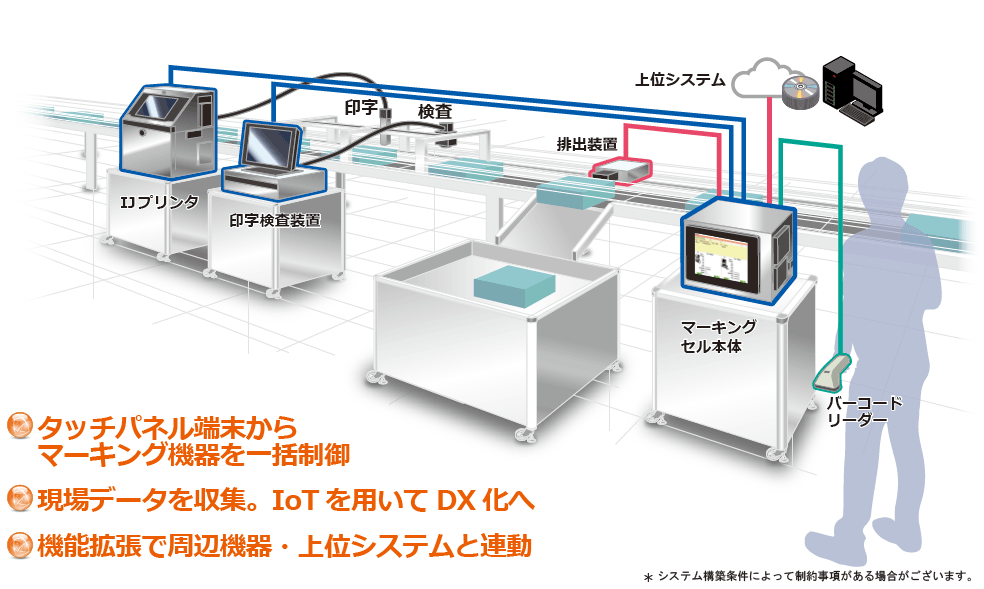

タッチパネル端末からマーキング機器を一括制御。現場データを収集。IoTを用いてDX化へ。機能拡張で周辺機器・上位システムと連動

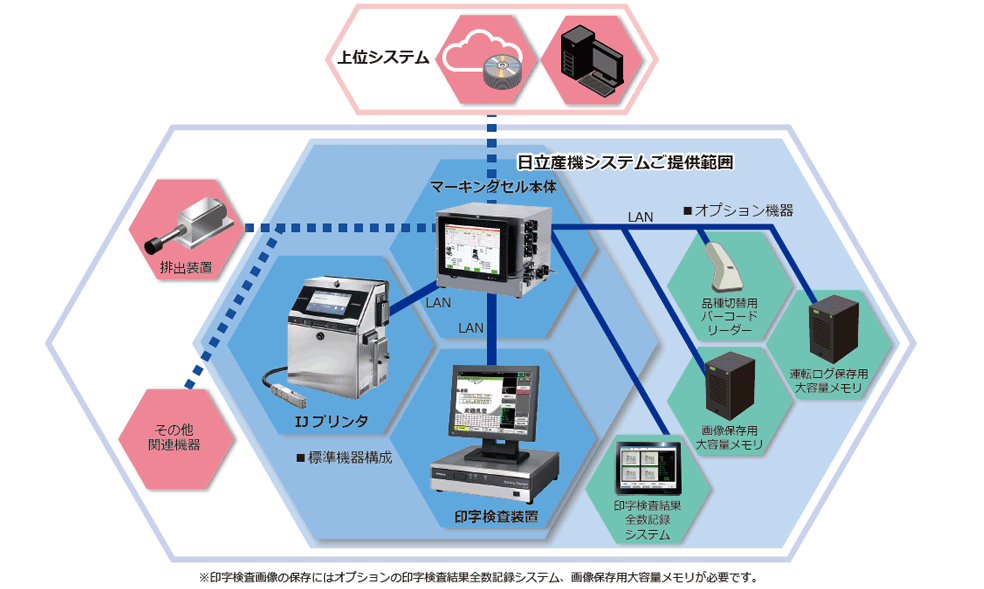

機器構成

タッチパネル端末からマーキング機器を一括制御。現場データを収集。IoTを用いてDX化へ。機能拡張で周辺機器・上位システムと連動

特長

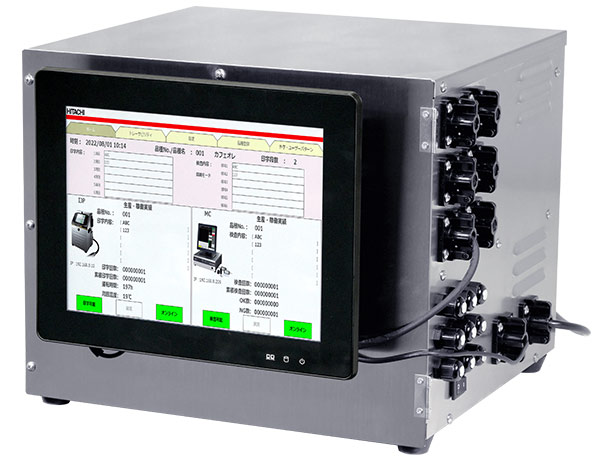

マーキングセルシステムの製品写真

マーキング機器の設定変更

  • 印字、検査内容一括変更
  • 品種一括切替
  • 時計合わせ

マーキング機器の生産実績・運転ログ収集

  • 印字内容
  • 印字回数、印字検査回数
  • 印字検査結果(OK/NG)
  • 周囲温度
  • 各種イベントログ

マーキング機器の状態監視

  • 印字、検査可能状態
  • 異常有無
  • 通信可否

多彩なオプション機能搭載

  • バーコードリーダーによる品種一括切替
  • 生産実績、運転ログの長期保存
  • 印字検査結果画像の全数記録・検索

拡張性

拡張機能例︓

  • 上位システム連動
  • 排出装置制御

導入メリット

ヒューマンエラーによる誤印字を防止

タッチパネル端末から
一括にマーキング機器の品種切替

画面操作頻度を低減し、設定ミスによる誤印字リスクを防止します。

品種切替用バーコードリーダー〈オプション〉

製品バーコードを読み取るだけで紐づいた品種を呼び出し可能で、人が判断して品種選択しないので、更に誤印字リスクの低減が可能です。

現場の作業効率を向上

タッチパネル端末から
マーキング機器の生産進捗・状態確認が可能

操作画面確認のための機器間の移動が不要となり、生産設備を管理するオペレーターの負担を軽減。運転ログも確認可能、万が一の際にもイベントログが早期の原因究明を支援します。

トレーサビリティを実現

生産実績を自動収集

何を・いつ・どれだけの量を生産したのかが把握可能。万が一の事態でもデータをトレースして、短時間での影響範囲の絞込み等に寄与します。

印字検査結果全数記録システム〈オプション〉

稼働中の全印字検査画像を記録できるので、生産当時の印字状態まで証明可能に。印字に関する問合せにも安心です。

収集した現場データを DX に活用

上位システム連動でDXに向けたデータ利活用の環境を構築

例えば、各製造拠点の生産実績をタイムリーに把握したり、拠点別の生産効率分析など、さまざまなデータ利活用ユースケースへと発展します。

大容量メモリ〈オプション〉

上位システムと連動しない状態でも、収集した貴重な生産実績をマーキングセルシステム内に保管可能です。

本体寸法図

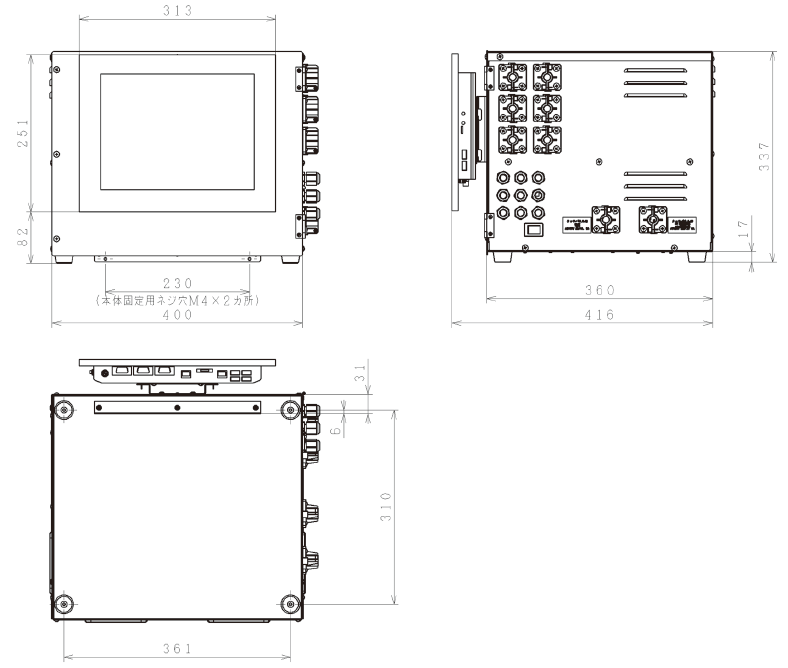

マーキングセル本体寸法図 ( 単位 :mm)

本体寸法図

仕様表

マーキングセル本体

仕様 MCS-01
入力電圧 単相、AC100~120V 50/60Hz
消費電力 120VA以下 (タッチパネル情報端末含む)
操作・表示部 12.1インチ LCDタッチパネル方式
ポート数 LANポート×12
外形寸法 400(W)×360(D)×337(H)mm (突起部分を除く)
質量 約17.3kg
動作環境 温度0℃~45℃
湿度30%~80% RH (但し、結露・氷結なきこと)
