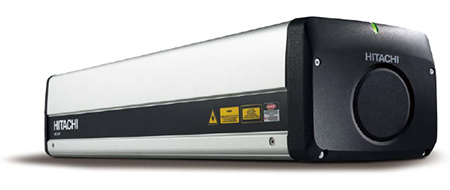

CO2レーザマーカLM-C300

多種多様な材質への印字要求を満たす、レーザマーカ誕生!

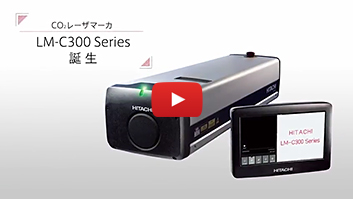

動画:レーザマーカ紹介動画

日立産機システムは、幅広い生産現場において高いレベルのマーキングシステムソリューションを提供してきました。
そして今、その経験とノウハウを凝縮して開発したのがCO2レーザマーカ LM-C300series です。

シンプルかつ直感的な操作。

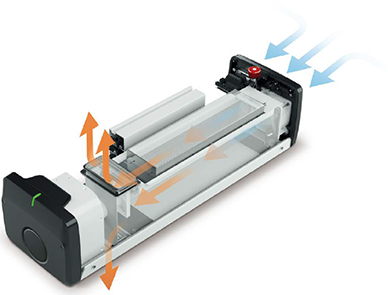

高効率冷却システムを採用し、安定稼動を実現。
保護構造ではIP54を標準装備。

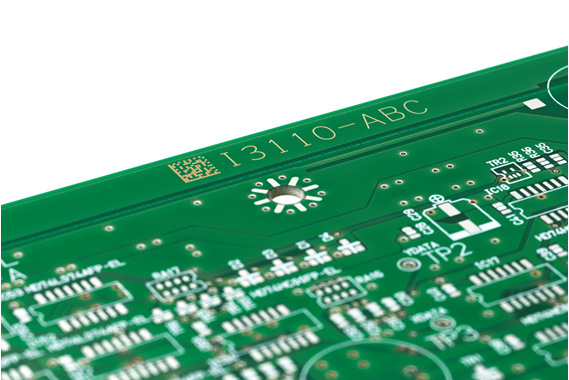

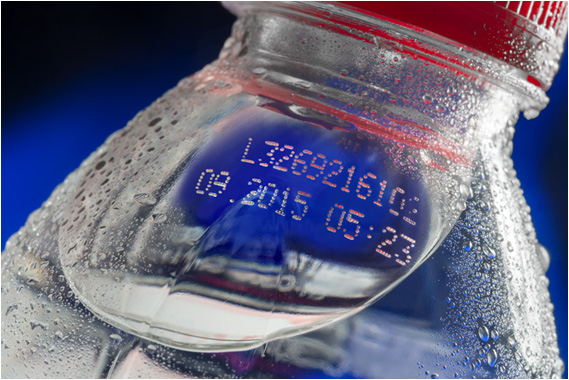

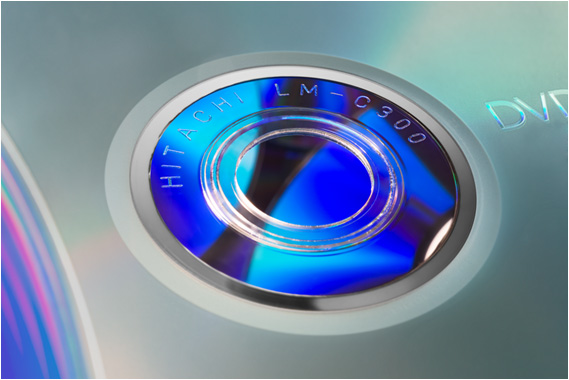

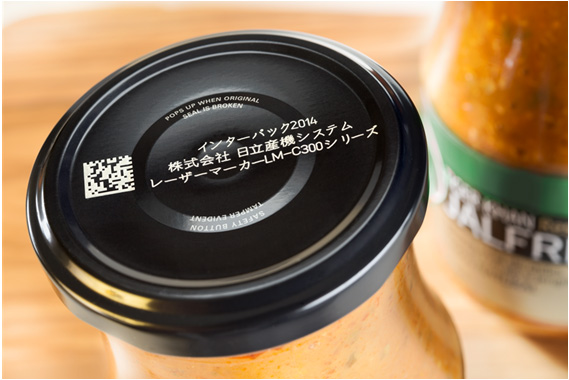

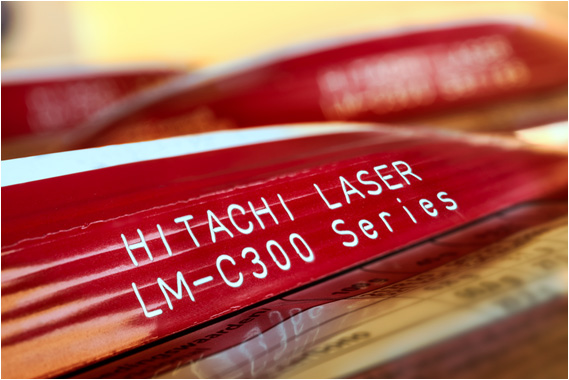

用途例のご紹介

標準仕様表

CO2レーザマーカ LM-C300シリーズ
シリーズ LM-C300S (ビームエキスパンダ無) LM-C300P (ビームエキスパンダ有)
型式 LM-C330S LM-C310P LM-C330P
印字レーザ CO2レーザ クラス4レーザ
波長 10.6 μm (推奨ワーク: 紙 / カートン紙 / ガラス)
平均出力 *1 30 W 10 W 30 W
印字範囲 (mm) 60 ×60 *2
100 × 100
60 × 60
100 × 100 *2
200 × 200
ガイドレーザ・ポインタ 半導体赤色レーザ λ=655 nm クラス2レーザ (オプション)

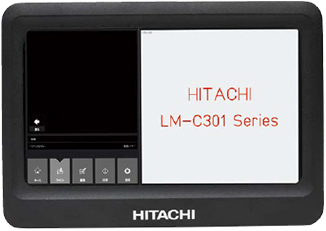

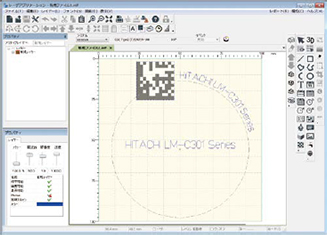

ユーザ・インタフェース タッチスクリーン(オプション) / レーザアプリケーションソフトウェア(オプション)
シャッタ 電動シャッタ
保護構造 IP 54
質量 25 kg 17 kg 25 kg
寸法(mm)
(幅 × 高さ × 奥行き)
216 × 179 × 709 196 × 148 × 698 216 × 179 × 709

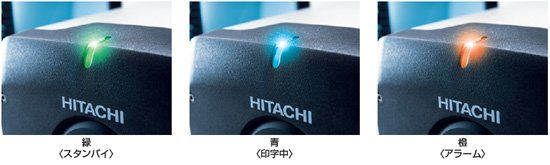

レーザ状態表示灯 スタンバイ (緑) / 印字中 (青) / アラーム (橙)
電源電圧 AC100 〜 120 V ± 10 % / AC200 〜 240 V ± 10 % (50 / 60 Hz)
消費電力 600 VA 300 VA 600 VA
使用周囲温度 5 〜 40 ℃(結露および氷結なきこと)
使用周囲湿度 35 〜 95 % RH(結露および氷結なきこと)
*1
レーザ発振器単体の出力です
*2
スタンダードモデル


本体寸法図

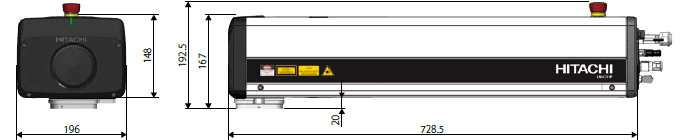

LM-C310P

(単位:mm)

LM-C310S, LM-C310Pの外形寸法図

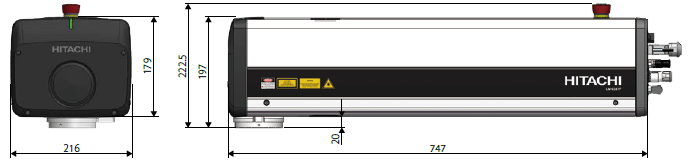

LM-C330S, LM-C330P

(単位:mm)

LM-C330S, LM-C330Pの外形寸法図
