簡単操作・メンテナンス
直感的に操作可能な画面構成と動画によるサポート
印字設定画面デザインを刷新し、見やすさ・操作性を大幅に向上させました。日常の保守作業やトラブルへの対処手順を動画で表示します。フィルター交換、インク交換、インクビーム位置調整などの作業内容解説します。
手軽に装置入れ替えが可能に
従来のインクジェットプリンターは装置の入れ替え作業が必要な場合、配線1本1本の着脱が必要で、手間と誤配線のリスクがありました。UX2ではワンタッチで取付け・取外しできるI/Oプラグを採用し、配線接続ペースごと入れ替えることで、誤配線のリスクをなくしました。
セーフクリーンステーション
セーフクリーンステーション
休止時のインク経路詰まりを予防
稼働していなくても、セーフクリーンステーションに印字ヘッドがセットされたインクジェットプリンターは、通電状態を維持しておけば、定期的にインク噴出・循環運転を行いインク詰まりのリスクを低減します。休暇明けの生産稼働も安心です。
汚れの程度に応じて使い分けられる複数の洗浄モード
お客さまのご使用状況によって発生する汚れの程度に応じて、補助液使用の異なる3段階の洗浄モードを選べるので、無駄なく経済的です。

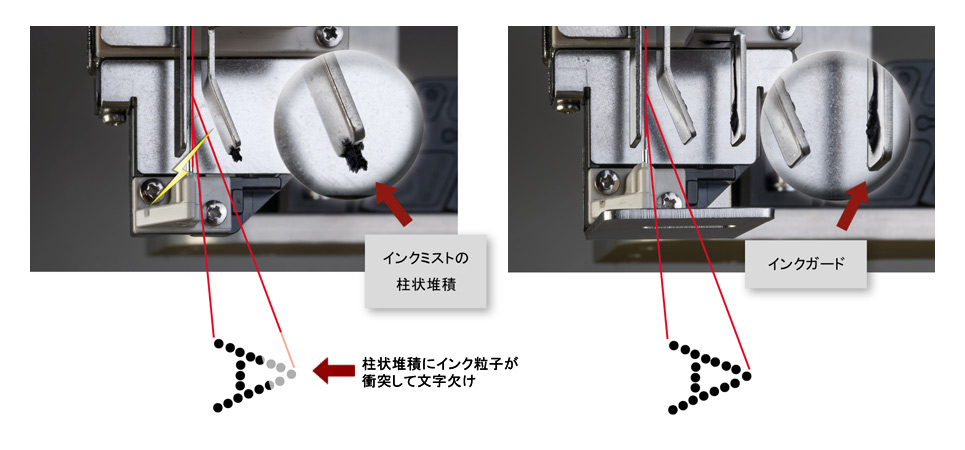

新構造“インクガード”
高頻度印字などの使用条件によっては、偏向電極先端にインクミスト（跳ね返りインク）*1が柱状に堆積し、文字の乱れ、文字の欠けなどの要因となり、復旧作業によるダウンタイムが発生する場合があります。
UX2では、印字ヘッドにインクミストを収集する“インクガード”を採用することにより、従来機*2の約3倍の安定稼働を実現。インクミストの柱状堆積を抑制するので、印字の品質トラブルの抑制に効果を発揮します。印字ヘッド清掃の頻度を減らし、生産ラインの生産性を高めます。
- *1
- インクジェットプリンターの使用条件によって発生状況が大きく変化します。必ずしも発生するわけではありません。
- *2
- UX標準機と比較。弊社条件による。インク種類などの使用条件によって、改善効果に差があります。
仕様表
| 仕様 | UX2-D160J | UX2-S660J （セーフクリーンステーション付き） |
|
|---|---|---|---|
| 最高印字速度（4×5、文字間スペース1ドット、1段、68.9kHz） | 2,755文字／秒 | ||
| 印字文字種類 | 基本文字 |
●英文字（A〜Z）、数字（0〜9）、カタカナ（18×24、12×16、7×10、5×8）、 一般記号（27種）、スペース：合計171種 ●日付専用文字：合計25種（7×10、5×8） ●漢字（JIS第一・第二水準：18×24、12×16、11×11） ●半角文字：一般記号、スペースなど合計7種 |
|
| ユーザー登録文字 | 固定サイズ：各ドット構成ごとに200文字、フリーサイズ：50種 | ||
| バーコード 2次元コード |
code39、ITF、NW-7、JAN-13、JAN-8、code128（EAN128）、UPC-A、UPC-E、 データマトリックスコード（英字49桁、数字98桁）、 QRコード（英字20桁、数字34桁）、 マイクロQRコード（英字11桁、数字18桁）、GS-1データバー |
||
| 印字関連設定内容 | 印字内容、文字高さ、文字幅、文字姿勢、書き出し位置、連続印字間隔、 連続印字回数、印字段数、文字間スペース、横倍角（2〜9倍）、 段間スペース（1段印字なし）、ナンバリング |
||
| 年月日時分秒、週番号、曜日印字機能、置換機能付99種 | |||
| 2000種 | |||
| 〇 | |||
| 〇 | |||
| インク・補力液の管理 | カートリッジ方式、自動濃度調整機能（モニタ付）、 インク・補力液の残量警報出力付、インク寿命警報付 |
||
| 操作用補助機能 | 運転状態表示（表示灯、メッセージ）、 アニメーションガイダンス（トラブル・日常メンテナンス対応）、 パスワード機能（入力制限機能） |
||
| 保守用補助機能 | 運転時間管理表示（累計時間、インク交換時間、フィルタ類使用時間）、 循環制御機能（インク充填、インク循環など）、 自動洗浄機能（終業時にノズル、ガター経路内を補力液で自動洗浄）、 運転来歴確認など |
||
| セーフクリーン ステーション |
保守用補助機能 | - | ヘッド自動洗浄機能 （ノズル・電極・ガター・ ヘッド先端部）、 自動ノズル逆洗浄機能、 長期休止時インク循環機能 |
| ケーブル（接続管）長 | - | 4.5m | |
| その他機能 | 速度追従機能、分周機能、携帯電話網接続モジュール搭載 | ||
| 印字ヘッドケーブル（接続管）：長さ、引き出し角度 | 4m、0°/ 90° | ||
| 周囲温度・湿度 | 0〜50℃（インク1067K）、30〜90％RH | ||
| 使用雰囲気 | 腐食性ガスがないこと | ||
| 保護構造（本体） | IP65 | ||
| 電源 | AC100〜120/200〜240V±10％、50／60Hz | ||
| 本体外形寸法（突起部含む）/外装 | 460×425×534mm（幅×奥行き×高さ）/ステンレスヘアライン仕上げ | ||
| 質量 | 約27kg | 約30kg | |
