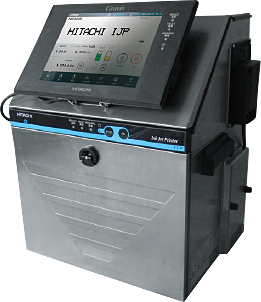

分離パネル(オプション機能)

柔軟な設置レイアウトの感動を

日立産業用IJプリンタGravis UXシリーズのコンセプトである「安心」「簡単」「エコ」はそのままに、さらに設置性が向上します。

オプション
対象機種
・小文字用:UX-D360J/D660J/E660J
・高速印字用:UX-D450J
・顔料インク用:UX-P660J
・中文字用:UX-D410J
・極小文字用:UX-D440J

分離パネル(オプション機能)

操作パネルと本体を切り離して
本体と操作パネル設置の自由度向上

操作パネルと本体を切り離して本体と操作パネル設置の自由度向上

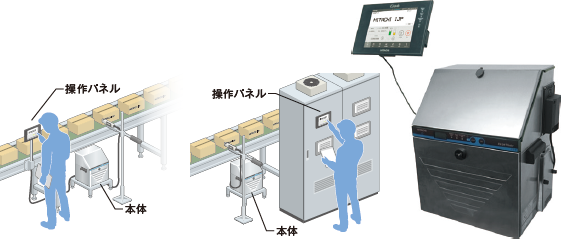

本体と操作パネルを離した位置に設置が可能です。
これにより、操作パネルをコンベア脇に設置したり、システムの操作パネルボックスに組み込むことが可能です。

  • ※パネルケーブルの長さは、5mです。
  • ※操作パネル画面を確認しながらのお客様作業(消耗品交換等)があります。本体とパネル設置位置関係についてはご相談ください。

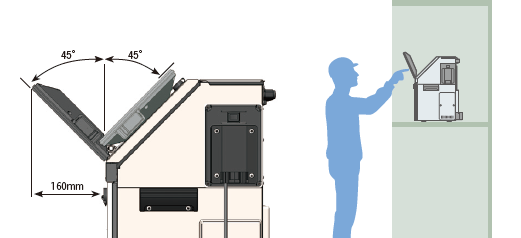

チルト機構の採用により
操作パネルを見やすい角度に調整可能

チルト機構の採用により操作パネルを見やすい角度に調整可能

装置を高い位置に設置した場合でも操作パネルを自由な角度に調整できるので画面が確認しやすくなります。

  • ※約90°の範囲で調整が可能です。

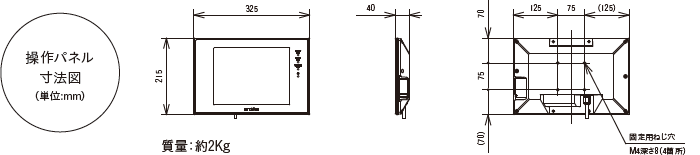

操作パネル寸法図(単位:mm)
