電力量演算ユニット
2バンクまたは4バンクの電圧、および4回路または8回路の電流を取り込み、電圧、電流、電力、電力量を計測して上位装置（DE-SWA）へ伝送するユニットです。
- 計測箇所に合わせ、電圧（2/4バンク）と電流（4/8回路）は任意に組み合わせ可能です。
- 1台で多回路計測できますのでフィーダ監視に適しています。
- CT誤配線などを知らせるLEDを回路ごとに備えています。
| 適用配線系統 | 三相3線、単相3線 共用 | ||||
|---|---|---|---|---|---|
| バンク、回路数 | 4バンク、8回路 | 2バンク、4回路 | 4バンク、8回路 | 2バンク、4回路 | |
| 通信 | インタフェース | LAN | RS-485 | ||
| プロトコル | H-NET/TCP、Modbus®/TCP | H-NET、Modbus®/RTU | |||
| 計測レンジ （一次定格） |
電圧 | AC110、220、440、3,300、6,600V | |||
| 電流 | AC5、10、15、20、25、30、40、50、60、75、80、100、120、150、200、250、300、400、 500、600、750、800、1,000、1,200、1,500、2,000、2,500、3,000、4,000、5,000、6,000A |
||||
| 計測項目 | 電圧 | 三相3線：RS-ST-TR線間 ／ 単相3線：RN-NT-TR線間（各バンク） | |||
| 電流 | 三相3線：R-S-T相 ／ 単相3線：R-N-T相（各回路） | ||||
| 電力 | 有効電力[kW]（各回路） | ||||
| 電力量 | 有効電力量[kWh]（各回路）累積範囲：0 〜 999,999.9kWh（停電時保持） | ||||
| 品名 | 電力量演算ユニット（AC5A入力） | ||||
|---|---|---|---|---|---|
| 形式 | DE-8WH4B5L | DE-4WH2B5L | DE-8WH4B5R | DE-4WH2B5R | |

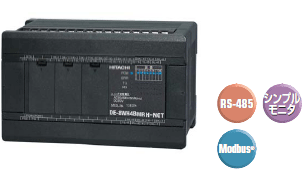

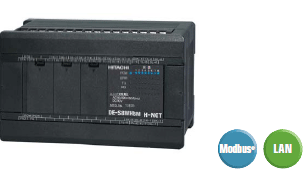

| 外観 |
|
|
|||
| 入力定格 （二次定格） |
電圧 | 三相3線：RS、ST AC110V（VT付、不付）、220V（VT不付）50/60Hz 単相3線：RN、NT AC100-200V（VT不付）50/60Hz |
|||
| 電流 | R、T AC5A（CT二次）50/60Hz | ||||
| 許容差 （定格誤差） |
電圧 | ±1.5％（入力110Vの場合は2倍） | |||
| 電流 | ±1.5％ | ||||
| 電力 | ±2.5％ | ||||
| 電力量 | ±2.5％ | ||||
| 入力消費VA | 電流 | 0.1VA以下 | |||
| 電圧 | 0.1VA以下 | ||||
| 品名 | 電力量演算ユニット（AC10mA入力） | ||||
|---|---|---|---|---|---|
| 形式 | DE-8WH4BML | DE-4WH2BML | DE-8WH4BMR | DE-4WH2BMR | |
| 外観 |
|
|
|||
| 入力定格 （二次定格） |
電圧 | 三相3線：RS、ST AC110V（VT付、不付）、220V（VT不付）50/60Hz 単相3線：RN、NT AC100-200V（VT不付）50/60Hz |
|||
| 電流 | R、T AC10mA（CT二次）50/60Hz | ||||
| 許容差 （定格誤差） |
電圧 | ±1.5％（入力110Vの場合は2倍） | |||
| 電流 | ±2.5％ | ||||
| 電力 | ±3.0％ | ||||
| 電力量 | ±3.0％ | ||||
| 入力消費VA | 電流 | − | |||
| 電圧 | 0.1VA以下 | ||||
三相4線電力量演算ユニット
- 三相4線専用のユニットです。
- 三相4線タイプは電圧1バンク、電流4回路、RS-485通信のみとなります。
| 適用配線系統 | 三相4線専用 | ||
|---|---|---|---|
| バンク、回路数 | 1バンク、4回路 | ||
| 通信 | インタフェース | RS-485 | |
| プロトコル | H-NET、Modbus®/RTU | ||
| 計測レンジ （一次定格） |
電圧 | AC110、220、440、3300、6600V（線間電圧） | |
| 電流 | AC5、10、15、20、25、30、40、50、60、75、80、100、120、150、200、250、300、400、500、600、750、800、1000、1200、1500、2000、2500、3000、4000、5000、6000A | ||
| 計測項目 | 電圧 | RN-SN-TN-RS-ST-TR線間 | |
| 電流 | R-S-T-N相（ 各回路） | ||
| 電力 | 有効電力[kW]（各回路） | ||
| 電力量 | 有効電力量[kWh]（各回路） 累積範囲：0 〜999,999.9kWh（停電時保持） | ||
| 品名 | 三相4線電力量演算ユニット（AC5A入力） | 三相4線電力量演算ユニット（AC10mA入力） | |
|---|---|---|---|
| 形式 | DE-34WHB5 | DE-34WHBM | |
| 外観 |
|
||
| 入力定格 （二次定格） |
電圧 | RN、SN、TN AC110V/√3（VT付、不付）、220V/√3（VT不付）50/60Hz | |
| 電流 | R、S、T AC5A（CT二次）50/60Hz | R、S、T AC10mA（CT二次）50/60Hz | |
| 許容差 （定格誤差） |
電圧 | ±1.5％（入力110V/√3の場合は2倍） | |
| 電流 | ±1.5％ | ±2.5％ | |
| 電力 | ±3.0％ | ±3.0％ | |
| 電力量 | ±3.0％ | ±3.0％ | |
| 入力消費VA | 電流 | 0.1VA以下 | - |
| 電圧 | 0.1VA以下 | ||
電力量演算ユニット（簡易タイプ）
- 計測用の電圧入力を不要とし、簡易･一時的な計測に適しています。
- 簡易タイプはAC10mA入力、8回路、RS-485通信のみとなります。
| 適用配線系統 | 三相3線、単相3線 共用 | |
|---|---|---|
| バンク、回路数 | 2バンク（設定）、8回路 | |
| 通信 | インタフェース | RS-485 |
| プロトコル | H-NET、Modbus®/RTU | |
| 計測レンジ （一次定格） |
電圧 | 100、110、200、220、400、440、3,000、3,300V（三相3線）、105V（単相3線） |
| 電流 | 5、20、50、100、200、250、400、600A | |
| 計測項目 | 電圧 | 三相3線：RS-ST-TR線間 ／ 単相3線：RN-NT-TR線間（設定値） |
| 電流 | 三相3線：R-S-T相 ／ 単相3線：R-N-T相（各回路） | |
| 電力 | 有効電力[kW]（各回路） | |
| 電力量 | 有効電力量[kWh]（各回路）累積範囲：0 〜 999,999.9kWh（停電時保持） | |
| 品名 | 電力量演算ユニット（AC10mA入力） | |
|---|---|---|
| 形式 | DE-S8WHBM | |

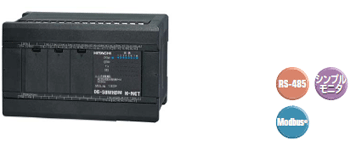

| 外観 |
|
|
| 入力定格 （二次定格） |
電圧 | - （入力不要） |
| 電流 | R、T AC10mA（CT二次）50/60Hz | |
| 許容差 （定格誤差） |
電圧 | - （設定値のため） |
| 電流 | ±2.5％ | |
| 電力 | （回路ごとに設定した定格電圧･力率より算出するため許容差表記はありません） | |
| 電力量 | ||
| 入力消費VA | 電流 | - |
| 電圧 | - | |
設置仕様
| 形式 | DE-8WH4B | DE-4WH2B | DE-34WHB | DE-S8WHBM | |
|---|---|---|---|---|---|
| 外観 |
|
|
|
|
|
| ユニット 電源 |
定格 | AC100/110V、200/220V（50/60HZ）／ DC110V 共用 | |||
| 消費VA | 15VA以下 | ||||
| 外形寸法 | 幅150mm×高さ90mm×奥行76.5mm | ||||
| 質量 | 0.6kg | 0.5kg | |||
| 端子ネジサイズ | M3.5 | ||||
| 取付方法 | 35mm幅DINレール取付 または ネジ取付（M4） | ||||
| 設置形状 | 盤内設置 | ||||
