キュービクル内の状態を可視化して、
重要設備の監視ニーズにも対応します
計測項目
電圧[V] | |
電流[A] | |
有効電力[kW] | |
無効電力[kVar] | |
有効電力量[kWh] | |
無効電力量[kVarh] | |
力率[%] | |
周波数[Hz] |
基本波漏れ電流[mA] | |
有効分漏れ電流[mA] | |
湿度[℃] | |
アナログ入力×2点 | |
パルス入力×1点 | |
接点入力×2点 |
需要電流[A] | |
トランス負荷率[%] | |
トランス損失量[kWh] | |
デマンド[kW] |

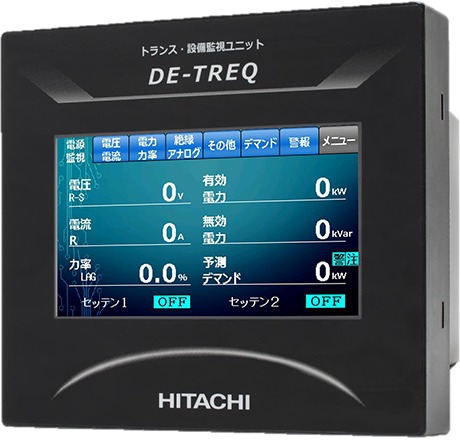

1. タッチパネル搭載。高い視認性と操作性

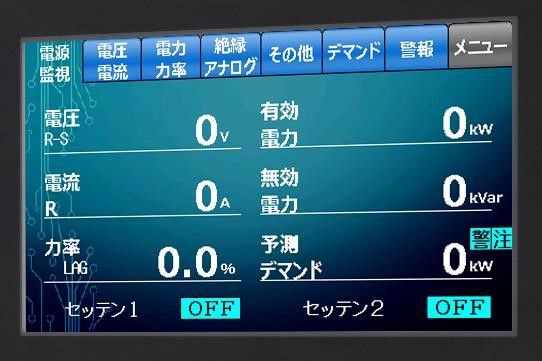

表示画面
液晶画面とタッチパネルにより、直感的な操作が可能
2. 受電点監視・トランス監視・設備監視に適した機能を搭載
使用用途

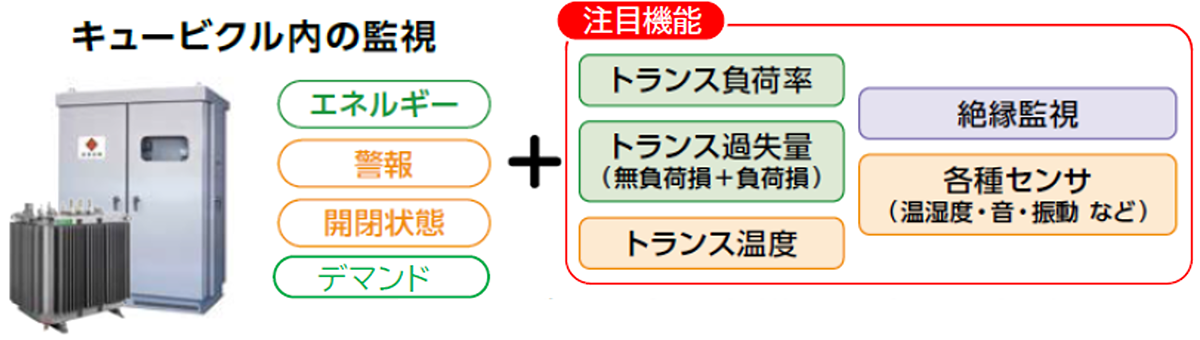

キュービクル内の多様な要素を可視化します

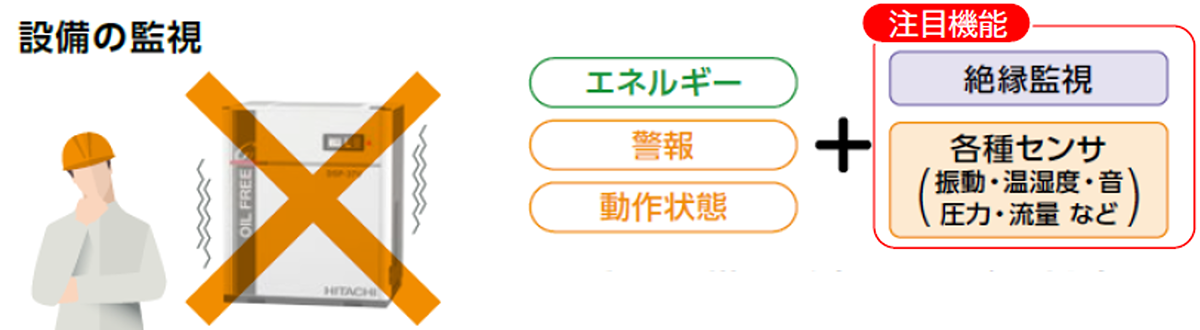

重要設備の監視ニーズに対応
3. 外部システムへの豊富な連携性
外部システムへの情報伝達
1. アナログ出力 DC4-20mA 2ch
電圧、電流、電力、漏れ電流、力率、トランス負荷率から任意に項目選択
2. RS-485 1ch
Modbus/RTUまたは当社独自プロトコル
3. 警報情報出力(無電圧接点) 2ch
出力する警報は任意に項目選択
4. 電力量パルス出力 1ch
仕様
電圧 | 三相3線:RS-ST-TR線間/単相3線:RN-NT-TR線間/単相2線:線間 |
---|---|
電流、需要電流 | 三相3線:R-S-T相/単相3線:R-N-T相/単相2線:相 |
電力 | 有効電力[kW]、無効電力[kVar](入力電流、電圧からの計算値) |
電力量 | 有効電力量[kWh]、無効電力量[kVarh] 累積範囲 0~999,999kWh/kVarh(停電時保持) 電力量計算方法[演算]:入力電流、電圧からの計算、電力量計算方法[パルス]:入カパルスによる積算 |
力率 | LEAD 0~100~LAG0% LEADは進み、LAGは遅れ |
周波数 | 入力電圧(R-S端子間)の周波数( 計測範囲:45~65Hz) |
漏れ電流 | 基本波漏れ電流(Io)、有効分漏れ電流(lor)、(計測範囲0~999.9mA) |
温度 | 測温抵抗体(Pt100)からの入力(計測範囲:-20~200℃) |
アナログ入力 | DC4〜20mA入力のスケーリンク値、任意の単位 |
パルス入力 | パルス積算値累積範囲0〜999.999.9(停電時保持)パルス重み0.1〜999.9、任意の単位 |
接点入力 | オン(CLOSE)・オフ(OPEN)状態 |
トランス | トランス負荷率[%]、損失量[kWh] |
デマンド | 現在デマンド、予測デマンド、前回デマンド[kW] |
