キュービクル内の状態を可視化して、
重要設備の監視ニーズにも対応します
計測項目
| 電圧[V] | |
| 電流[A] | |
| 有効電力[kW] | |
| 無効電力[kVar] | |
| 有効電力量[kWh] | |
| 無効電力量[kVarh] | |
| 力率[%] | |
| 周波数[Hz] |
| 基本波漏れ電流[mA] | |
| 有効分漏れ電流[mA] | |
| 湿度[℃] | |
| アナログ入力×2点 | |
| パルス入力×1点 | |
| 接点入力×2点 |
| 需要電流[A] | |
| トランス負荷率[%] | |
| トランス損失量[kWh] | |
| デマンド[kW] |
1. タッチパネル搭載。高い視認性と操作性

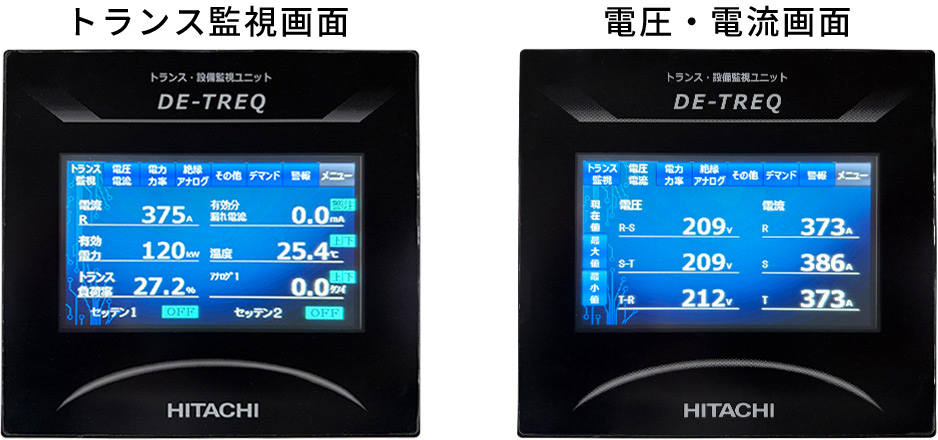

表示画面
液晶画面とタッチパネルにより、直感的な操作が可能
2. 受電点監視・トランス監視・設備監視に適した機能を搭載
使用用途

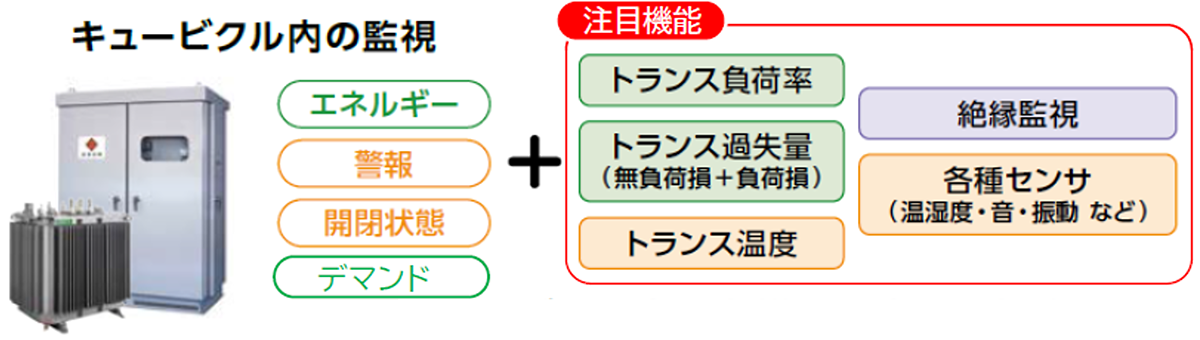

キュービクル内の多様な要素を可視化します

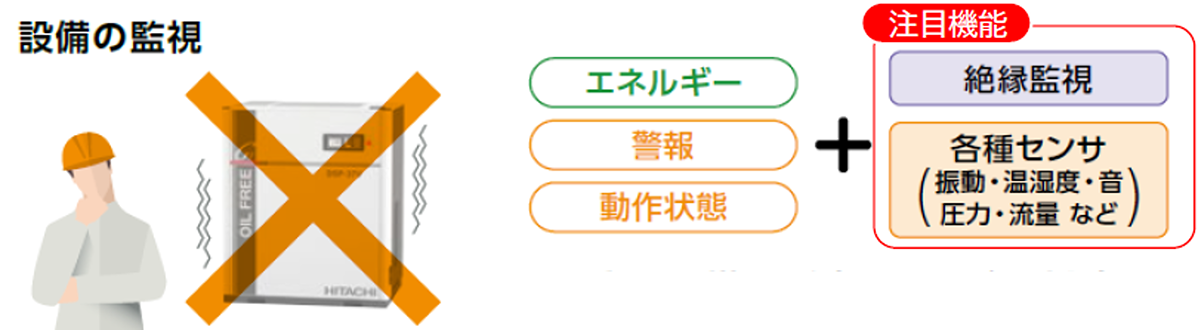

重要設備の監視ニーズに対応
3. 外部システムへの豊富な連携性
外部システムへの情報伝達
1. アナログ出力 DC4-20mA 2ch
電圧、電流、電力、漏れ電流、力率、トランス負荷率から任意に項目選択
2. RS-485 1ch
Modbus/RTUまたは当社独自プロトコル
3. 警報情報出力（無電圧接点） 2ch
出力する警報は任意に項目選択
4. 電力量パルス出力 1ch
仕様
| 電圧 | 三相3線：RS-ST-TR線間／単相3線：RN-NT-TR線間／単相2線：線間 |
|---|---|
| 電流、需要電流 | 三相3線：R-S-T相／単相3線：R-N-T相／単相2線：相 |
| 電力 | 有効電力[kW]、無効電力[kVar]（入力電流、電圧からの計算値） |
| 電力量 | 有効電力量[kWh]、無効電力量[kVarh] 累積範囲 0~999,999kWh/kVarh（停電時保持） 電力量計算方法［演算］：入力電流、電圧からの計算、電力量計算方法［パルス］：入カパルスによる積算 |
| 力率 | LEAD 0~100~LAG0% LEADは進み、LAGは遅れ |
| 周波数 | 入力電圧(R-S端子間）の周波数（ 計測範囲：45~65Hz) |
| 漏れ電流 | 基本波漏れ電流（Io）、有効分漏れ電流（lor）、（計測範囲0~999.9mA） |
| 温度 | 測温抵抗体（Pt100）からの入力（計測範囲：-20~200℃） |
| アナログ入力 | DC4〜20mA入力のスケーリンク値、任意の単位 |
| パルス入力 | パルス積算値累積範囲0〜999.999.9（停電時保持）パルス重み0.1〜999.9、任意の単位 |
| 接点入力 | オン（CLOSE）・オフ（OPEN）状態 |
| トランス | トランス負荷率[%]、損失量[kWh] |
| デマンド | 現在デマンド、予測デマンド、前回デマンド[kW] |
