日立インバータ用高調波抑制ユニット:外形寸法

高調波フィルタ (MFCユニット、AU-BOX)

(単位:mm)

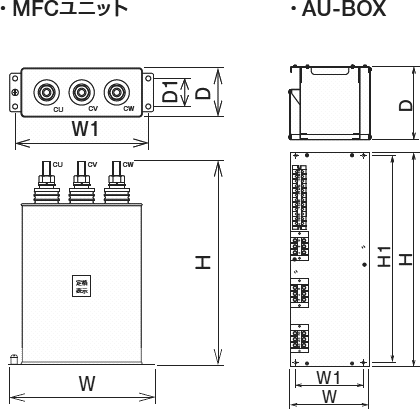

寸法図

電圧級 MFCユニット又はAU-BOX W W1 H H1 D D1 質量(kg)
400V AU-BOX-185H3 280 265 260 90 55 6.0
AU-BOX-250H3 280 265 290 90 55 7.0
AU-BOX-315H3 435 400 350 100 15
MFC-400H3 435 400 350 100 15
AU-BOX 117 73 370 355 285 10
