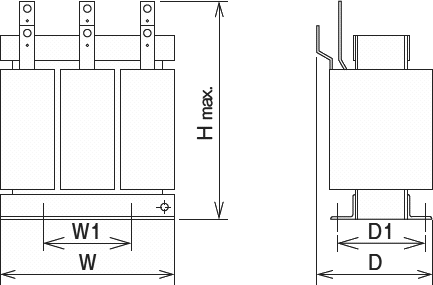

日立インバータ用高調波抑制ユニット：外形寸法
本体側交流リアクトル (ACL-G2) 185H3〜355H3
(単位：mm)
| 電圧級 | 型式 | W | W1 | H | D | D1 | 質量 (kg) |
|---|---|---|---|---|---|---|---|
| 400V | ACL-G2-185H3 | 395 | 180 | 500 | 315 | 136 | 136 |
| ACL-G2-220H3 | 425 | 175 | 570 | 310 | 165 | 165 | |
| ACL-G2-250H3 | 425 | 180 | 570 | 330 | 173 | 173 | |
| ACL-G2-280H3 | 455 | 185 | 615 | 340 | 210 | 210 | |
| ACL-G2-315H3 | 485 | 160 | 561 | 280 | 240 | 255 | |
| ACL-G2-355H3 | 485 | 160 | 561 | 290 | 250 | 270 |
