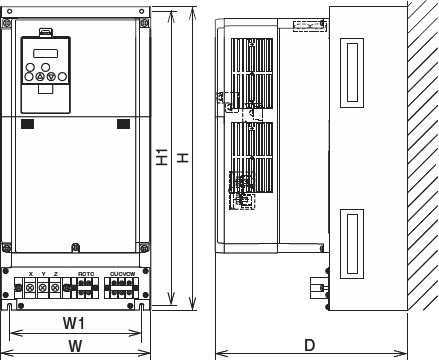

日立インバータ用高調波抑制ユニット：外形寸法
HS900A 本体
(単位：mm)
| 電圧級 | HS900A-□□□□ | W | W1 | H | H1 | D |
|---|---|---|---|---|---|---|
| 400V | 1850HF | 580 | 235×2 | 850 | 820 | 340 |
| 2200HF | 705 | 275×2 | 850 | 820 | 360 | |
| 2500HF | 705 | 275×2 | 850 | 820 | 360 | |
| 2800HF | 705 | 275×2 | 850 | 820 | 360 | |
| 3150HF | 870 | 325×2 | 950 | 920 | 405 | |
| 3550HF | 870 | 325×2 | 950 | 920 | 405 |
HS900A 本体
(単位：mm)
| 電圧級 | HS900A-□□□□ | W | W1 | H | H1 | D |
|---|---|---|---|---|---|---|
| 400V | 1850HF | 580 | 235×2 | 850 | 820 | 340 |
| 2200HF | 705 | 275×2 | 850 | 820 | 360 | |
| 2500HF | 705 | 275×2 | 850 | 820 | 360 | |
| 2800HF | 705 | 275×2 | 850 | 820 | 360 | |
| 3150HF | 870 | 325×2 | 950 | 920 | 405 | |
| 3550HF | 870 | 325×2 | 950 | 920 | 405 |
