使いやすく経済的。工場、作業所、倉庫、店舗など広い分野での荷役に活躍します。

ジブクレーン

仕様表



(t)
形式 ジブ
長さL
(m)
最大
回転
角度
質量
(kg)

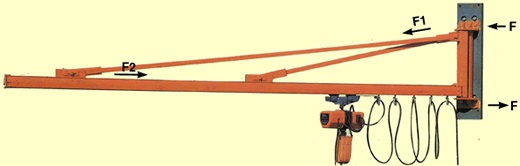

軸力 (kN) F (kN) 横行ビーム その他必要部品
F1
(引張)
F2
(圧縮)
手押
トロリ
取り付け
ボルト
1/4 JR3-103 3.3 180° 125 15.7 15.2 10.8 HR3形レール 1/4RP3
1個
高張力
ボルト
M20
JR3-105 5.3 180° 175 26.0 25.0 16.7 HR3形レール 1/4RP3
1個
1/2 JR3-103 3.3 180° 125 31.4 30.4 18.6 HR3形レール 1/2RP3
1個
高張力
ボルト
M20
JR3-105 5.3 180° 175 52.0 50.0 30.4 HR3形レール 1/2RP3
1個
*
ケーブルキャリア、キャリアプッシャーは付属品として付いています。
