配電盤用計器：広角度計器Lシリーズ

ML直流電流計・電圧計(可動コイル形)

ML直流電流計・電圧計(可動コイル形)

直流電流計仕様

形名 最大目盛値 概略内部抵抗または電圧降下 付属器具
ML-110C 200µA 3800Ω ―
1mA 300Ω
5mA 7.5Ω
20mA 3Ω
50mA〜30A 60mV
30A/60mv〜10kA/60mV 60mV 分流器
*
30Aを超える場合には60mV計器に分流器が外付となります。なお回路電圧か650Vを超える場合には、分流器を大地側に接続してください。
*
分流器リード線は付属しませんが、リード線抵抗植は0.07Ω(1.25mm2 片道2m)を標準とします。
*
外部抵抗補正用可変抵抗器の内蔵計器も製作します。

直流電圧計仕様

形名 最大目盛値 概略消費電流 付属器具
ML-110C 50mV〜900mV 5mA ―
1V〜600V 1mA
750V/1mA〜25kV/1mA 1mA 倍率器
*
600Vを超える場合は ImA計器に倍率器が外付となります。

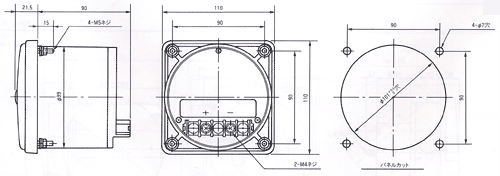

外形寸法図

外形寸法図
オプション端子カバー　ML5端子カバー
