120kW Class標準仕様表

Ftype(固定速制御機)

空冷シリーズ

型式項目・単位		Ftype(固定速制御機)
		DSP-90FA5[L]MG1			DSP-100FA5[L]MG1			DSP-120FA5MG1
		DSP-90FA6[L]MG1			DSP-100FA6[L]MG1			DSP-120FA6MG1
電源電圧	V	三相[200/220]400/440						三相400/440
電源周波数	Hz	50/60
主モータ型式	―	2極全閉外扇フランジ型
公称出力	kW	90			100			120
吐出し圧力	MPa	0.7	0.86	1.0	0.7	0.86	1.0	0.7	0.86	1.0
吐出し空気量	m³/min	16.6	14.4	13.4	18.0	15.8	14.7	20.5	17.8	17.0
PQワイドモード	m³/min	―
吸込み圧力・温度	―	大気圧・0～45℃
吐出し温度	℃	吸込み温度＋15以下
駆動方式	―	モータ直結＋ギヤ増速
始動方式	―	スター・デルタ(3コンタクタ)
潤滑油量	L	26(非充てん)
ファンモータ出力	kW	1.5×2(インバータ制御)
吐出し管径	B	2(フランジ)
外形寸法(幅×奥行き×高さ)	mm	2,150×1,520×1,975
質量	kg	2,230						2,310
騒音値(正面1.5m)	dB(A)	67	69	69	68	70	70	70	71	71
推奨空気槽容量	m³	2.26以上

水冷シリーズ

型式項目・単位		Ftype(固定速制御機)
		DSP-90FW5[L]MG1			DSP-100FW5[L]MG1			DSP-120FW5MG1
		DSP-90FW6[L]MG1			DSP-100FW6[L]MG1			DSP-120FW6MG1
電源電圧	V	三相[200/220]400/440						三相400/440
電源周波数	Hz	50/60
主モータ型式	―	2極全閉外扇フランジ型
公称出力	kW	90			100			120
吐出し圧力	MPa	0.7	0.86	1.0	0.7	0.86	1.0	0.7	0.86	1.0
吐出し空気量	m³/min	16.8	14.5	13.5	18.3	16.0	14.8	21.0	18.0	17.2
PQワイドモード	m³/min	―
吸込み圧力・温度	―	大気圧・0～45℃
吐出し温度	℃	冷却水温度＋13以下
駆動方式	―	モータ直結＋ギヤ増速
始動方式	―	スター・デルタ(3コンタクタ)
潤滑油量	L	16(非充てん)
ファンモータ出力	kW	0.2
冷却水量	L/min	160
冷却水温度	℃	35以下
吐出し管径	B	2(フランジ)
外形寸法(幅×奥行き×高さ)	mm	2,150×1,520×1,825
質量	kg	2,130						2,210
騒音値(正面1.5m)	dB(A)	66	67	67	66	68	68	68	69	69
推奨空気槽容量	m³	2.26以上

Vtype(可変速制御機)

空冷シリーズ

型式項目・単位		Vtype(可変速制御機)
型式項目・単位		DSP-100VAMG1		DSP-120VAMG1
電源電圧	V	三相400/440
電源周波数	Hz	50/60共通
主モータ型式	―	2極全閉外扇フランジ型
公称出力	kW	100		120
吐出し圧力	MPa	0.7	1.0	0.7	1.0
吐出し空気量	m³/min	18.0	14.7	20.5	17.0
PQワイドモード	m³/min	18.5	15.8	21.0	17.8
吸込み圧力・温度	―	大気圧・0～45℃
吐出し温度	℃	吸込み温度＋15以下
駆動方式	―	モータ直結＋ギヤ増速
始動方式	―	インバータ
潤滑油量	L	26(非充てん)
ファンモータ出力	kW	1.5×2(インバータ制御)
吐出し管径	B	2(フランジ)
外形寸法(幅×奥行き×高さ)	mm	2,150×1,520×1,975
質量	kg	2,300		2,460
騒音値(正面1.5m)	dB(A)	68	70	70	71
推奨空気槽容量	m³	2.26以上

水冷シリーズ

型式項目・単位		Vtype(可変速制御機)
型式項目・単位		DSP-100VWMG1		DSP-120VWMG1
電源電圧	V	三相400/440
電源周波数	Hz	50/60共通
主モータ型式	―	2極全閉外扇フランジ型
公称出力	kW	100		120
吐出し圧力	MPa	0.7	1.0	0.7	1.0
吐出し空気量	m³/min	18.3	14.8	21.0	17.2
PQワイドモード	m³/min	18.8	16.0	21.5	18.0
吸込み圧力・温度	―	大気圧・0～45℃
吐出し温度	℃	冷却水温度＋13以下
駆動方式	―	モータ直結＋ギヤ増速
始動方式	―	インバータ
潤滑油量	L	16(非充てん)
ファンモータ出力	kW	0.2
冷却水量	L/min	160
冷却水温度	℃	35以下
吐出し管径	B	2(フランジ)
外形寸法(幅×奥行き×高さ)	mm	2,150×1,520×1,825
質量	kg	2,200		2,360
騒音値(正面1.5m)	dB(A)	66	68	68	69
推奨空気槽容量	m³	2.26以上

1.: 公称出力とは圧縮機の大きさの目安としている数値です。圧縮機軸動力や搭載モータの出力、電源設備などのご計画につきましては据付関連図書にてご確認ください。
2.: 吐出し空気量は、吐出し圧力時に吐き出す空気量を吸込み状態に換算した値です。PQワイドモード時の吐出し空気量は0.7MPa仕様は0.6MPa時、1.0MPa仕様は0.86MPa時の値です。保証値は別途お問い合わせください。
3.: 騒音値は正面1.5m、高さ1mにおける全負荷運転時、クーラードレン自動排出弁閉時、無響音室条件に換算した値です。また、運転条件が異なる場合や、周囲の反響の影響を受ける実際の据え付け状態では、表示値より大きくなります。保証値ではありません。PQワイドモードON時は騒音値が約2dB増加することがあります。
4.: 漏電ブレーカーは本機には内蔵しておりませんので、お客さまにてご用意ください。
5.: 本圧縮機は圧縮空気を直接吸引する呼吸器系の機器には使用しないでください。
6.: 吐出し圧力はゲージ圧力です。
7.: 設置場所は、屋内とし、爆発性、腐食性のない環境で、湿気、じんあいの少ない場所としてください。
8.: 外観・仕様などについては予告無く変更することがあります。
9.: 外形寸法は、配管・突起部位などの寸法は含みません。詳細は図面をご参照ください。
10.: 潤滑油は、専用鉱物油「HITACHI ROTARY COMPRESSOR OIL」または食品機械用潤滑油「HITACHI FOOD GRADE ROTARY COMPRESSOR OIL」以外は使用しないでください。

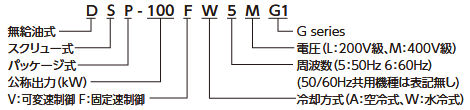

■型式説明

型式説明
