圧縮段数 | 制御方式 | 吐出し圧力 | フレーム | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 3 | 4 | 5 | ||||||||||||||||
出力 kW | |||||||||||||||||||
60 | 75 | 100 | 120 | 135 | 150 | 160 | 195 | 220 | 230 | 250 | 285 | 325 | 330 | 400 | 490 | 540 | |||
単段機 | 一定速機 | 0.34MPa | ‐ | ○ | ○ | ○ | ○ | ‐ | ○ | ○ | ○ | ‐ | ○ | ○ | ○ | ‐ | ○ | ○ | ○ |
0.29MPa | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ○ | ○ | ○ | ‐ | ||
0.25MPa | ○ | ○ | ○ | ○ | ‐ | ○ | ○ | ○ | ‐ | ○ | ○ | ○ | ○ | ‐ | ‐ | ‐ | ‐ | ||
可変速機 | 0.34MPa | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ‐ | ‐ | |
0.29MPa | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ||
0.25MPa | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ‐ | ‐ |
圧縮段数 | 制御方式 | 吐出し圧力 | フレーム | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
20 | 31 | 42 | 53 | ||||||||||||||||
出力 kW | |||||||||||||||||||
105 | 115 | 145 | 160 | 185 | 200 | 225 | 250 | 280 | 325 | 360 | 400 | 450 | 470 | 560 | 700 | 770 | |||
二段機 | 一定速機 | 1.03MPa | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ‐ | ‐ | ‐ | ‐ |
0.93MPa | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ‐ | ‐ | ‐ | ‐ | ||
0.86MPa | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ○ | ○ | ○ | ○ | ||
0.7MPa | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ‐ | ||
可変速機 | 1.03MPa | ‐ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ‐ | |
0.93MPa | ‐ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ‐ | ||
0.86MPa | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ||
0.7MPa | ‐ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ○ | ‐ | ‐ | ‐ | ‐ |
注) 1.吐出し空気量は、吐出し圧力時に吐出す空気量を吸込み状態に換算した値です。保証値は別途お問合せください。2.モータ出力は公称出力を示します。3.吐出し圧力はゲージ圧力を示します。4.冷却水の水質は、日本冷凍空調工業会標準規格JRA-GL-02-1994準拠としてください。5.設置場所は、爆発性、腐食性のない環境で、湿気、塵埃の少ない場所としてください。6.外観、仕様などについては予告なく変更することがあります。7.外形寸法は配管などの突起物は含みません。

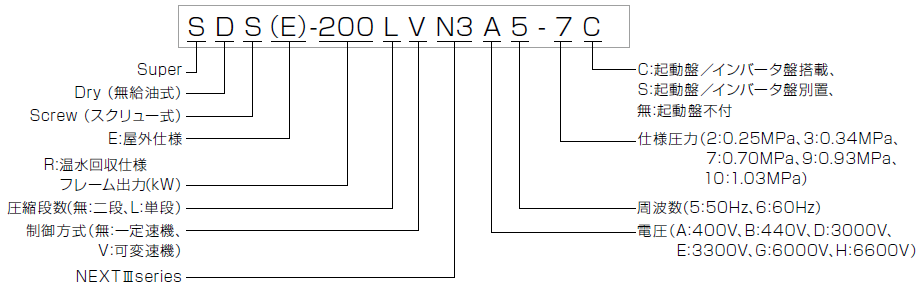

型式説明
