Frame Minimum Mounting Space (mm)
D E F G H
8C, 10 10 15 5 10 5
11 10 15 5 10 5
12 10 15 5 10 5
20 9 15 5 10 5
25 9 15 5 10 5
35 9 15 5 10 5
50 9 15 5 10 5
65C 1 15 5 10 5
80C 1 15 10 10 10
100C 1 15 10 10 10
125C 1 15 10 10 10
150C 1 15 10 10 10
200C 1 20 10 10 10
250C 1 20 10 10 10
300C 1 30 10 10 10
400C 1 30 10 10 10
600C 1 50 10 10 10
800C 1 50 10 10 10
Remarks
If A=1, it's possible to close

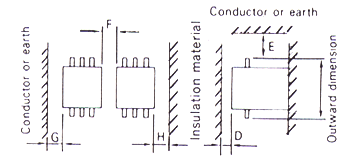

Mounting space
