Model | 2HD-T55 | 3D-T55 | 3HD-T55 | 5D-T55 | 5HD-T55 | |
---|---|---|---|---|---|---|
Hoist type | 2HD5 | 3D5 | 3HD5 | 5D5 | 5HD5 | |
Trolley type | 2DT5 | 3DT5 | 3DT5 | 5DT5 | 5DT5 | |
Capacity (ton) | 2 | 3 | 5 | |||

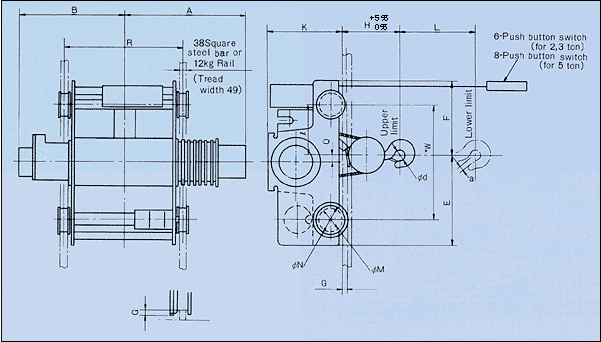

Approx. dimensions (mm) | L | 12,000 | 6,000 | 12,000 | 8,000 | 12,000 |
H | 310 | 360 | 560 | |||
K | 430 | 480 | 500 | |||
R | 900 | 650 | 950 | 900 | 1,150 | |
F | 455 | 430 | 530 | |||
E | 425 | 450 | 550 | |||
W | 650 | 650 | 850 | |||
A | 835 | 755 | 915 | 845 | 955 | |
B | 675 | 570 | 730 | 690 | 800 | |
Ød | 56 | 71 | 90 | |||
ØM | 40 | 51 | 55 | |||
ØN | 160 | 160 | 160 | |||
G | 26 | 26 | 26 | |||
L | 350 | 325 | 425 | |||
a | 36 | 42 | 58 | |||
Rail (mm) | 38 square steel bar or 12 kg rail | |||||
Weed tread width (mm) | 49 | |||||
Approx. weight (kg) | 380 | 420 | 490 | 680 | 750 |
