| Model | 1AL-T55 | 2AL-T55 | 3AL-T55 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hoist type | 1AL5 | 2AL5 | 3AL5 | |||||||||||||
| Trolley type | 1T5 | 2T5 | 3T5 | |||||||||||||
| Capacity(ton) | 1 | 2 | 3 | |||||||||||||

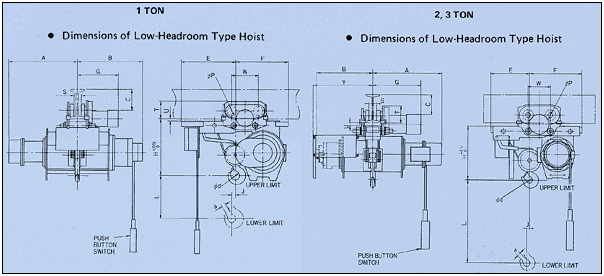

| Approx. dimensions (mm) | L | 6,000 | 6,000 | 6,000 | ||||||||||||
| H | 425 | 515 | 600 | |||||||||||||
| A | 600 | 655 | 705 | |||||||||||||
| B | 475 | 545 | 585 | |||||||||||||
| W | 200/290 | 200/290 | 230/310 | |||||||||||||
| E | 420 | 365 | 400 | |||||||||||||
| F | 375 | 480 | 575 | |||||||||||||
| Ød | 45 | 56 | 71 | |||||||||||||
| J | 28 | 42 | 46 | |||||||||||||
| Y | — | 625 | 620 | |||||||||||||
| ØP | 96 | 96 | 128 | |||||||||||||
| a | 23 | 36 | 42 | |||||||||||||
| Min. curve radius(m) | 1.5 | 1.8 | 2.0 | |||||||||||||
| Dimensions with respect to l-beam(mm) |
S | T | U | C | G | S | T | U | C | G | S | T | U | C | G | |
| 200 × 100 × 7 | 42 | 148 | 52 | 135 | 374 | 42 | 150 | 32 | 135 | 378 | ||||||
| 250 × 125 × 7.5 | 67 | 151 | 49 | 185 | 387 | 67 | 153 | 29 | 185 | 391 | 52 | 177 | 28 | 180 | 417 | |
| 300 × 150 × 11.5 | 92 | 160 | 40 | 225 | 400 | 92 | 163 | 19 | 225 | 404 | 77 | 187 | 18 | 220 | 430 | |
| 450 × 175 × 11 | 102 | 185 | 20 | 370 | 443 | |||||||||||
| Approx.weight(kg) | 180 | 270 | 370 | |||||||||||||
| Push-button indication |  |
|||||||||||||||
Note
- *1
- Dimensions W are for the drive side/driven side.
- *2
- Unless otherwise specified, trolley is being assembled so as to meet smudged I-beam size.
