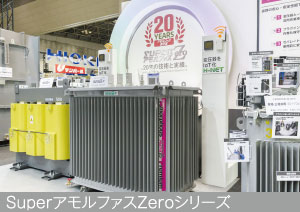

発売20周年を迎えた
アモルファス変圧器「SuperアモルファスZero」をはじめ、
豊富なバリエーションの変圧器を出展しました。

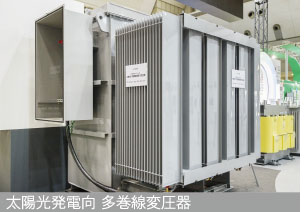

当社の変圧器の特長は圧倒的な省エネ性と豊富なラインアップです。アモルファス変圧器は待機電力に相当する無負荷損を大幅に削減し、通常の変圧器（ケイ素鋼板変圧器）に比べて最大40％※１の省エネルギー化を図ることができます。また、お客さまのニーズに合わせて「Superアモルファス Zero」シリーズでは、油入変圧器３タイプ、モールド変圧器2タイプの他、特別高圧油入アモルファス変圧器をラインアップ。また太陽光発電向変圧器として、３台分の変圧器を１台に集約することで、省スペース、低コスト、工期短縮に貢献できる多巻線変圧器など、お客さまのニーズに合わせてさまざまな変圧器を取りそろえています。

※１ トップランナー変圧器2014の基準との比較

• ●超効率変圧器 SuperアモルファスZeroシリーズ各種　●多巻線変圧器 （三回路接続）2000kVA［油入変圧器］
• ●工事用変圧器 30+70kVA

省スペースでもスムーズに、安全に設置・保守点検を行いたい。
そんなご要望にお応えする製品です。

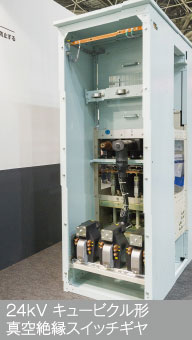

近年、受配電盤の据え付け面積が限られているケースが増えています。そこで今回は、こうしたニーズの対応に特化した製品を取り揃えました。「NEW-フィットバックキュービクル」は、背面を壁に付けたままでも正面からメンテナンスができる薄型高圧受変電。従来製品に比べ、据え付け面積を約20％削減し、多彩なレイアウトによる設置も可能にしました。「スーパーコンパクトスイッチギヤ」は、700幅から350幅の省スペース化により、狭い場所への搬入が可能に。従来に比べ、据え付け面積を約3分の1に抑えることができます。「24kV キュービクル形真空絶縁スイッチギヤ」は、各相主回路を樹脂でコーティングすることによって絶縁し、省スペースでの安全性を高めました。

• ●受変電盤 ： NEW-フィットバックキュービクル　●受変電盤 ： 24kV キュービクル形真空絶縁スイッチギヤ
• ●受変電盤 ： スーパーコンパクトスイッチギヤ

施工時間を大幅に短縮し、手間も軽減。
遮断器の更新を手軽にする、日立リニューアルの「技」。

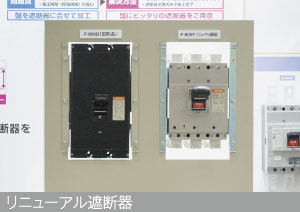

遮断器には寿命があり、使用開始後15年が更新の目安とされています。しかし、近年は遮断器の小型軽量化が進んでいるため、そのまま交換しようとすると盤の大幅な改造が必要でした。そこで当社では、取付・配線の位置を古い遮断器と同じにした「リニューアル遮断器」を提案。旧形機種と取付互換性があるため、既存盤を改造することなく短時間で更新していただけます。

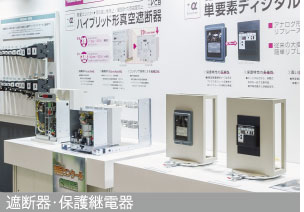

　保護継電器は、主に、ディジタル形保護・計測装置「ICU-L」を紹介しました。従来の保護機能に計測・制御・通信などをプラスして複合機能化。遮断器の操作スイッチを取り込んだことにより、SWGR の操作性とデザイン性が向上します。
　「単要素ディジタルリレー」は、生産中止となったアナログ形の代替機として製造されました。どんな形にも合うように設計されているため、アナログ形からのリプレースが簡単です。昔の配線がそのまま入り、機能面での互換性が高いのも特長です。

• ●リニューアル遮断器　●配線用遮断器／漏電遮断器　●電磁接触器・電磁開閉器

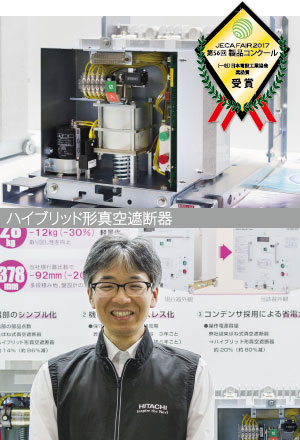

• ●高圧真空遮断器 ハイブリッド形真空遮断器　●保護継電器

予算やニーズに合わせて段階的にシステムを構築。
最適なソリューションを提案します。

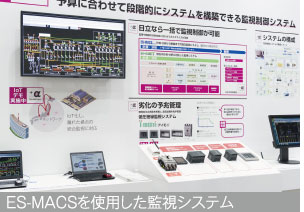

「ES-MACS Athena」は、特別高圧受変電設備をはじめ、空調、照明、ポンプ、モーターなどのユーティリティ設備まで、工場全般を監視し、計測・分析から制御までを行うシステムです。具体的には、異常・故障などの発生時にはアラームで知らせる機能や、停電時には予備回線に自動的に切り替える制御など、さまざまな制御機能を組み合わせることで工場の安定稼働に貢献します。また、エネルギーデータの見える化、および照明や空調などのタイムスケジュールによる省エネ制御を備えています。さらに、「H-NET」と組み合わせることで低圧の絶縁監視ができ、絶縁劣化の兆候を事前に把握することも可能。漏電による感電・火災の防止や、効率的な保守点検をサポートします。

• ●特高・高圧監視制御システム ［ES-MACS Athena］

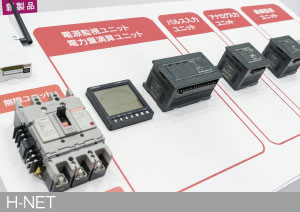

• ●低圧配電・ユーティリティー監視システム「H-NET」

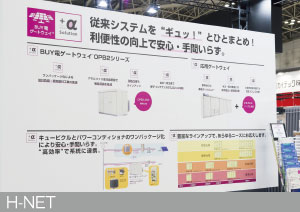

キュービクルとパワーコンディショナをワンパッケージ化。
利便性の向上により、安心で手間いらずです。

従来のシステムを一つにまとめたことにより、設計の負担や現地での据付工数を低減します。さらに、アモルファス変圧器を搭載しているため、高効率で系統に連系でき、無負荷損の低減も実現します。ラインアップは、標準仕様・耐塩仕様ともに豊富に取り揃え、お客さまからのあらゆるニーズにお応えします。また、自社で一貫生産しているため、保守・メンテナンスのワンストップ対応も可能です。 今後、蓄電池には蓄電ゲートウェイ、水力・風力発電には直流電圧一定制御仕様、太陽光自家消費には低圧出力仕様というように、「BUY電ゲートウェイ®」を基本にさまざまな機能を組み合わせることで、「応用ゲートウェイ」として幅広い提案も可能です。

• ●応用ゲートウェイ キュービクル一体型パワーコンディショナ
