電力使用量監視システム【SEMS®monitor】

節電対策を「デマンド監視」でサポート。
節電対策の基本は、電力使用量の「見える化」です。短期間で、手軽に設置できます。
また、拡張時にも柔軟に対応します。

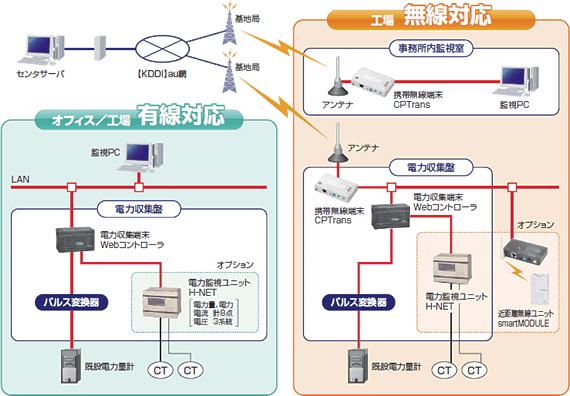

システムの構成(例)

システム構成図(例)

特長

LAN、無線通信網を利用して電力監視・機器の状態監視が可能

  • 電力監視ユニット、状態監視ユニットなど、目的に応じた機器を用意
    (電圧、電流、電力量、温度、圧力、流量、警報、漏れ電流など)
  • WebコントローラによりLAN接続が容易、既設制御盤にも設置が簡単

無線通信網により、セキュアなデータ収集システムの構築が容易

  • オフィス、工場等のデータを専用線の設置工事なしに監視が可能
  • 社内情報システム網と別回線のシステム構築や回線の改変が容易
    (携帯無線端末CPTransによりau網に接続し、よりセキュアなシステムを構築)

デマンド監視ソフトを標準装備、デマンド制御にはオプションで対応

  • 電力管理、トレンドグラフ、デマンド管理、温度管理など

監視PC画面例

メインメニュー

メインメニュー

デマンド監視

デマンド監視

トレンドグラフ

トレンドグラフ

*
本画面はイメージ図であり、実際の画面と異なります

主な仕様

区分 構成機器 監視ソフト
携帯
無線端末
【CPTrans】		 電力収集端末
【Webコントローラ】		 パルス変換器 電力監視
ユニット
【H-NET】		 近距離
無線ユニット
【smartMODULE】
無線対応 ○ ○ ○ オプション オプション ○
有線対応 ― ○ ○ オプション ― ○

電力収集盤(参考寸法)　

(幅)(高さ)(奥行き)mm
W500×H400×D200〜W500×H1000×D200　*構成機器により異なります。

構成機器、機能 主な仕様
構成
機器		 電力監視ユニット
【H-NET】		 【H-NET 電流、電力演算ユニット DE-8IWH3BM】
電流、電力、電力量など8回路、電圧3系統
電力収集端末
【Webコントローラ】		 【23点タイプ EH-WA23DR】
DC入力24V×13点、アナログ入力×2量、リレー出力×10点、
アナログ出力×1量
携帯無線端末
【CPTrans】		 cdmaOne/CDMA 1X、
(上り)最大64kbps、(下り)最大144kbps
外部インターフェース：10/100BASE-T
監視ソフト機能 ＜デマンド監視＞
目標値、警報値、注意値等を設定し電力を監視
＜トレンドグラフ＞
前年と当年の電力トレンドを並列に表示(日、1〜6か月、年)
＜帳票出力＞
収集したデータを日報、月報、年報形式として出力

本システムは個別にお打合わせの上、お見積りさせていただきますので、営業窓口にお問い合わせください。

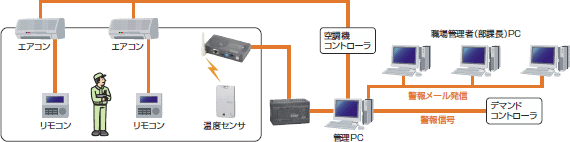

デマンド制御システム例(空調節電管理システム)

  • 無線温度センサで作業位置での温度監視
  • 設定温度で空調機をON−OFF
  • デマンド警報信号で空調機停止、リモコン操作禁止
  • デマンド警報信号で職場管理者へメール発信

デマンド制御システム例(空調節電管理システム)
