SuperトップランナーII (油入変圧器)：特長

「トップランナー変圧器2014」対応により、優れた「省エネ」性能を発揮

エネルギー消費効率比較

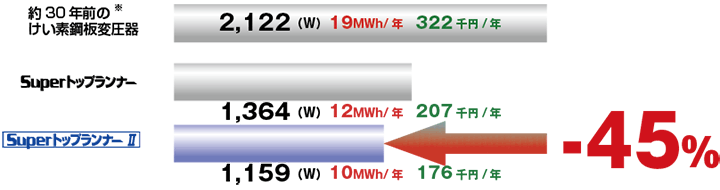

損失比較：電気量(MWh/年)、電気料金(千円/年)

計算例：電気料金(千円/年)
　　　　　＝　(無負荷損(W)＋負荷損(W)×(等価負荷率)²)／1,000×365(日)×24(h)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　×単位電力量料金(17.3円/kWh)/1,000

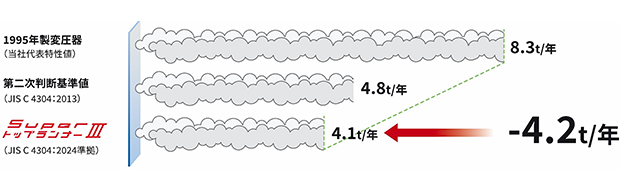

CO₂排出量比較

CO₂の排出係数は、電気事業連合会の2018年度CO₂の排出係数を使用。
計算例：年間CO₂の排出量(kg/年)
　　　　　＝　(無負荷損(W)+負荷損(W)×(等価負荷率)²)/1,000×365(日)×24(h)×係数0.463

*1

油入変圧器 三相500kVA(1985年の代表特性値)

変圧器変位量抑制指針に対応

盤設計や工事、施工管理に耐震への配慮を促すため、日本電機工業会(JEMA)にて配電用変圧器の変位量抑制指針(JEM-TR 252:2013)が示されました。

端子部変位量の抑制について

変圧器が揺れた際、最も振れる端子箇所について、変位量が指針化されました。これにより、接続する配線の余長確保、配線の可とう性確保などの検討が容易になります。

変圧器と盤筐体の相対変位抑制

75〜1000KVAでは、変圧器と盤筐体とを接続可能とする固定座が標準装備されます。
変圧器と盤筐体とを接続する事により、相対変位抑制を実現します。

保守・メンテナンス性を考慮し、使いやすさ向上

排油弁、監視装置について、従来では150kVA以上に標準装備としていたのを75kVA以上に標準装備となります。余寿命、劣化診断時の採油が容易となり、保守・メンテナンス性向上します。
さらにダイヤル温度計(オプション)は最高指針付となり、日常点検時・定期点検時の最高温度管理を容易にし、予防保全に役立ちます。
